0.49inch OLED Module 产品说明
本产品为 0.49 英寸 OLED 模块，内置 SSD1315 驱动芯片，提供树莓派、Pico、Arduino、STM32 等例程资料。
| SKU | 产品 |
|---|---|
| 待补 | 0.49inch OLED Module |
产品参数
- 工作电压： 5V/3.3V
- 通信接口： I2C
- 控制芯片： SSD1315
- 分辨率： 64 × 32
- 显示尺寸： 14.4 × 11.5(mm)
- 像素大小： 0.155 × 0.155(mm)
- 主板尺寸：15.50 × 13.00(mm)
- 显示颜色： 黑白
管脚配置
| 功能引脚 | I2C模式 | |
|---|---|---|
| VCC | 3.3V / 5V 电源正 | 3.3V / 5V 电源正 |
| GND | 电源地 | 电源地 |
| SDA | I2C数据输入 | |
| SCL | I2C时钟输入 |
工作原理
SSD1315 是一款 12864 像素的 OLED 控制器，但该 OLED 只有 6432 个像素点，所以该屏只用到了 SSD1315 缓存区的前半部分。
该 OLED 支持 8bit 8080 并行、8bit 6800 并行、三线 SPI、四线 SPI 和 I2C 等通信方式，但考虑到该模块的尺寸，以及节省微控制器宝贵的 IO 资源，故舍弃了前四种通信方式，只支持 I2C的通信方式。
I2C 通信协议
在 I2C 通信时，先发送一个 7bit 的从设备地址+1bit 的读写位，等待设备的响应。
在从设备应答后，接着发送一个控制字节，该字节决定了后面发送的字节是命令还是数据，然后再等待从设备应答。
在从设备再次应答之后，若发送命令，则只发送一字节的命令。若发送数据，可以只发送一个字节，也可以多个字节的数据连着发送，视情况而定。

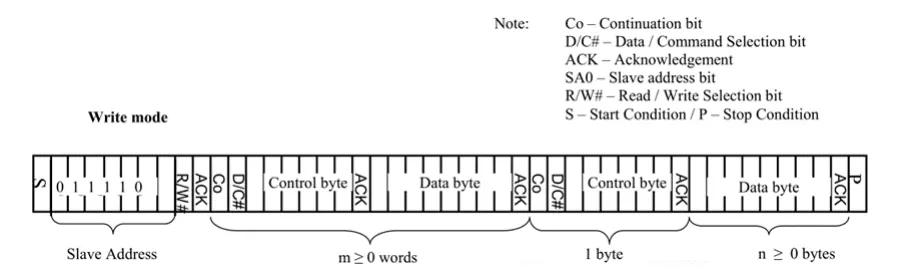

详见 Datasheet Page20 Figure 8-7
