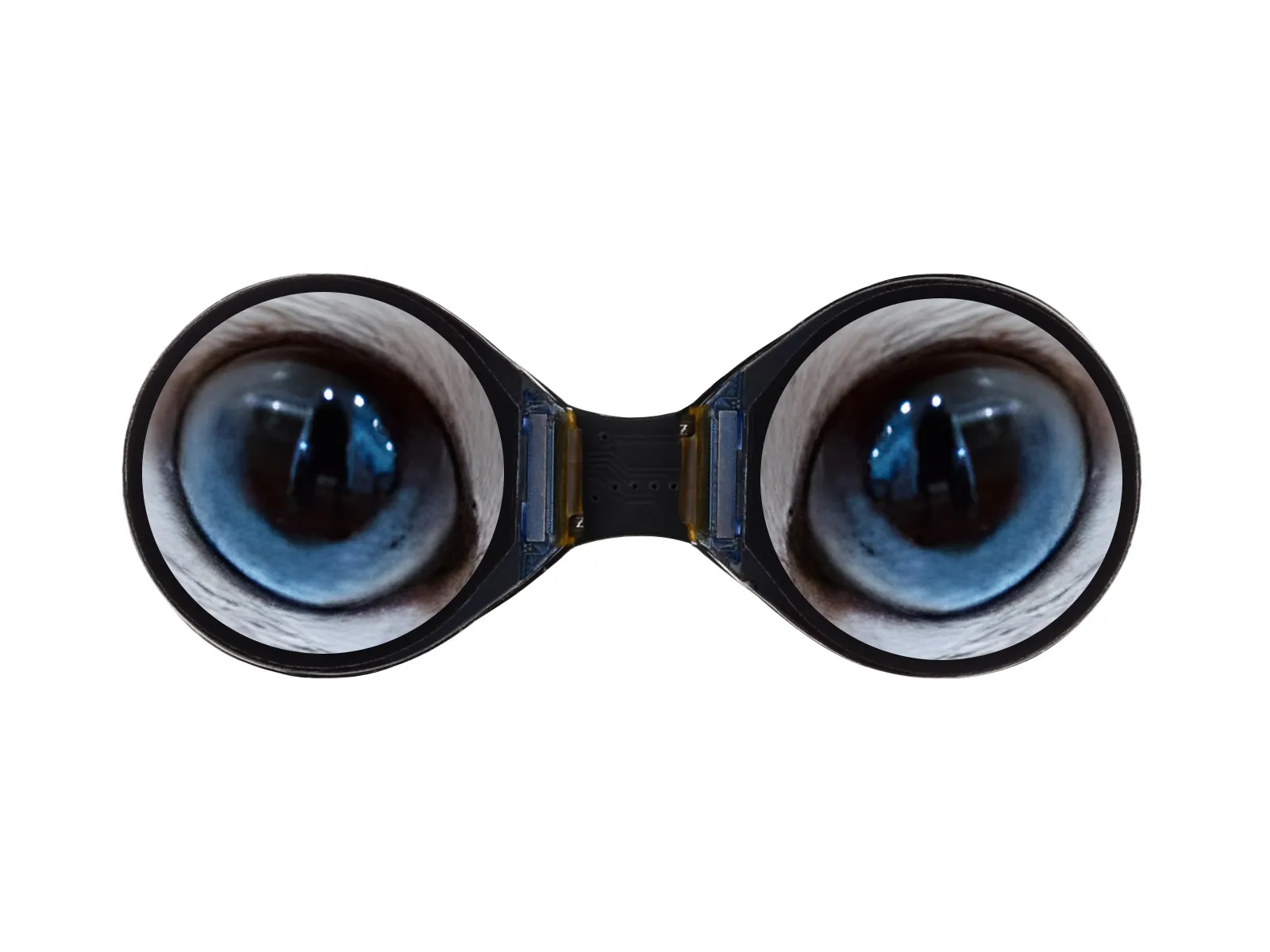

0.71inch DualEye LCD Module

0.71inch DualEye LCD Module 是一款 0.71 英寸双目 LCD 模块，采用两块 160 × 160 像素的圆形 IPS 屏，内置 GC9D01 驱动芯片，通过 SPI 接口通信。模块可搭配 ESP32、树莓派 Pico、Arduino 等主控，用于仿真电子眼睛或可穿戴设备等应用。

SKU	产品
29381	0.71inch DualEye LCD Module

产品参数

参数	规格
工作电压	3.3 V / 5 V
分辨率	160 × 160 像素
显示芯片	GC9D01
通信接口	4-wire SPI
显示面板	IPS
显示尺寸	18 × 18 mm
像素间距	0.0375 × 0.1125 mm
产品尺寸	20.00 × 51.00 mm

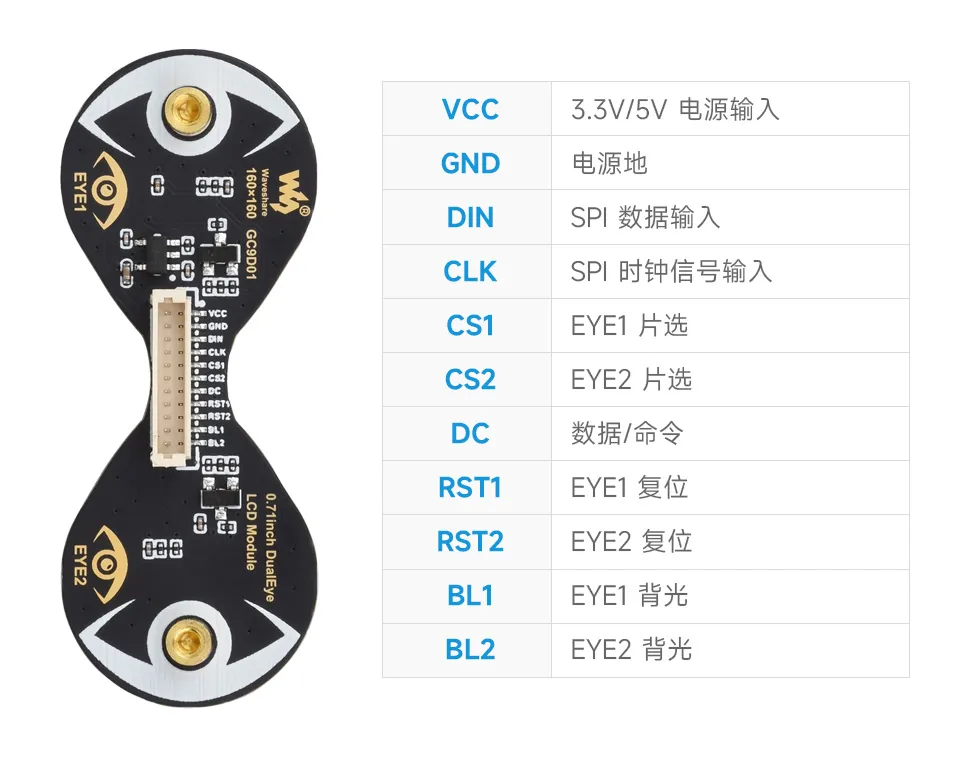

接口说明

功能引脚	功能说明
VCC	电源正极（3.3 V / 5 V 电源输入）
GND	电源地
DIN	SPI 通信 MOSI 引脚
CLK	SPI 通信 SCLK 引脚
CS1	EYE1 片选引脚，低电平有效
CS2	EYE2 片选引脚，低电平有效
DC	数据/命令引脚，低电平表示命令，高电平表示数据
RST1	EYE1 复位引脚，低电平有效
RST2	EYE2 复位引脚，低电平有效
BL1	EYE1 背光控制引脚
BL2	EYE2 背光控制引脚

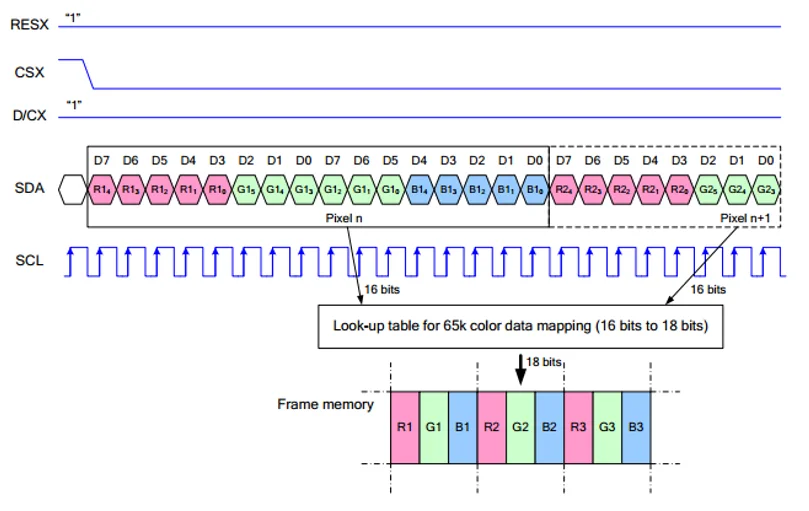

通信协议

该 LCD 使用四线 SPI 通信接口。SPI 通信通过时钟相位（CPHA）和时钟极性（CPOL）的组合控制数据传输时序，本模块使用 SPI Mode 0：CPOL = 0（空闲低电平），CPHA = 0（第一个边沿采样），高位在前，低位在后。

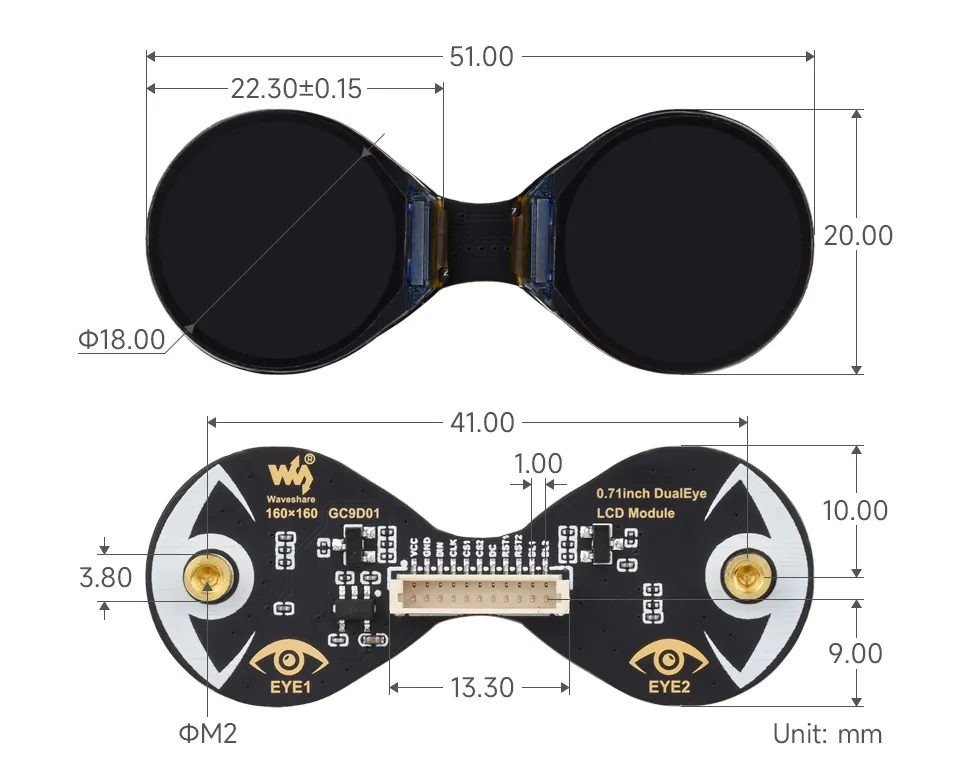

产品尺寸
