Arduino 开发
本章节包含以下部分，请按需阅读：
硬件连接
以下使用示例程序包中的 uno_r4 工程。将 LCD 模块连接到 Arduino UNO R4，引脚对应关系如下：
| LCD | Arduino UNO R4 |
|---|---|
| VCC | 5 V |
| GND | GND |
| DIN | D11 |
| CLK | D13 |
| CS1 | D6 |
| CS2 | D10 |
| DC | D7 |
| RST1 | D5 |
| RST2 | D8 |
| BL1 | NC |
| BL2 | NC |
安装依赖库
从相关资料页的示例程序章节下载 0.71inch DualEye LCD Module 示例程序包并解压。
本示例需要离线安装程序包 uno_r4/libraries 目录中的 TFT_eSPI 库。
| 库名称 | 说明 | 安装方式 |
|---|---|---|
| TFT_eSPI | LCD 驱动库 | 离线安装 |
在 Arduino IDE 的文件 > 首选项中查看项目文件夹位置，将程序包中的 TFT_eSPI 文件夹复制到该项目文件夹的 libraries 目录，然后重新打开 Arduino IDE。
运行示例
-
在解压后的
uno_r4/main目录中，用 Arduino IDE 打开main.ino。 -
选择与实际使用的 UNO R4 型号对应的开发板和端口，编译并上传程序。
-

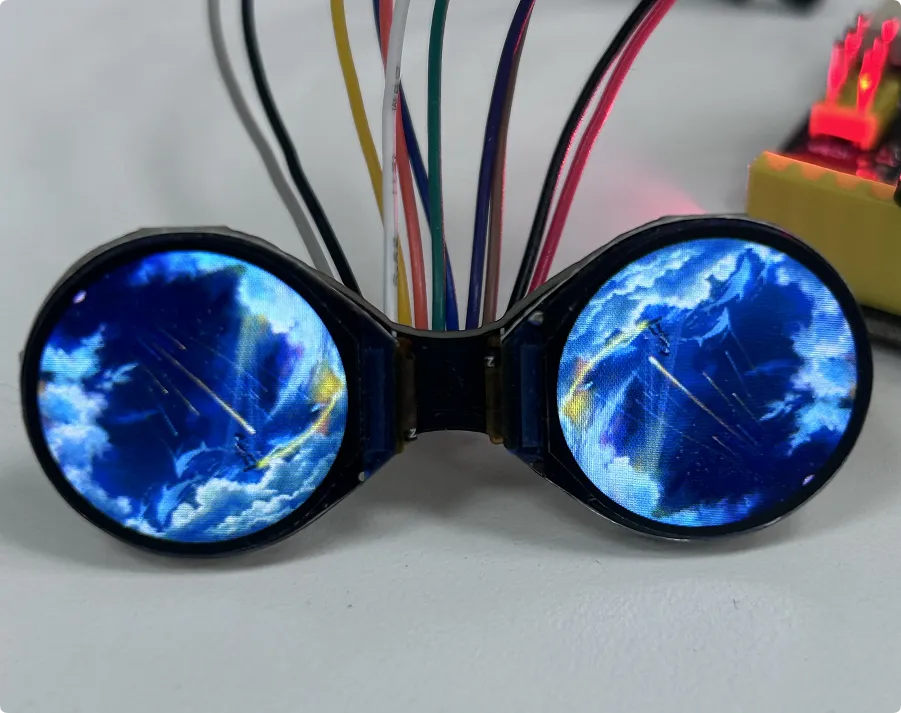

上传完成后，屏幕显示示例图像，效果如下：
