Arduino 开发
本章节包含以下部分，请按需阅读：
硬件连接
通过 8PIN 杜邦线连接 LCD 模块与 Arduino UNO R4，引脚对应关系如下：
| LCD | Arduino UNO R4 |
|---|---|
| VCC | 5 V / 3.3 V |
| GND | GND |
| DIN | D11 |
| CLK | D13 |
| CS | D10 |
| DC | D7 |
| RST | D8 |
| BL | D9 |
配置开发环境
-
参考 安装和配置 Arduino IDE 教程安装 Arduino IDE。
-
在 Arduino IDE 中打开开发板管理器，搜索并安装
Arduino UNO R4 Boards。 -

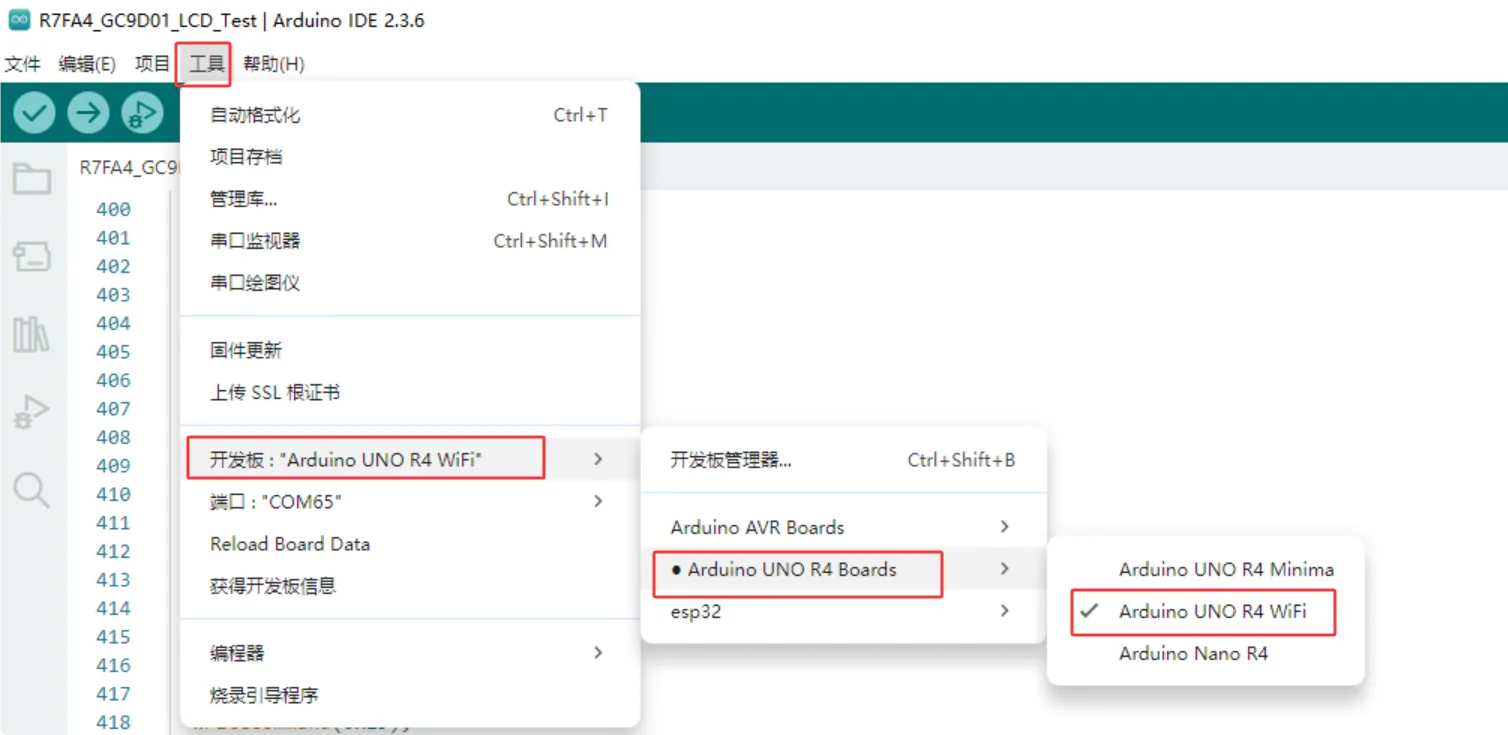

连接开发板后，在
工具菜单中选择实际使用的 Arduino UNO R4 型号和端口。下图以 Arduino UNO R4 WiFi 为例：
本示例直接使用 Arduino SPI 库，不需要额外安装第三方库。
运行示例
- 下载并解压 0.71inch LCD Module 示例程序。
- 进入
uno_r4/R7FA4_GC9D01_LCD_Test目录，使用 Arduino IDE 打开R7FA4_GC9D01_LCD_Test.ino。 - 选择与实际使用的 UNO R4 型号对应的开发板和端口，编译并上传程序。

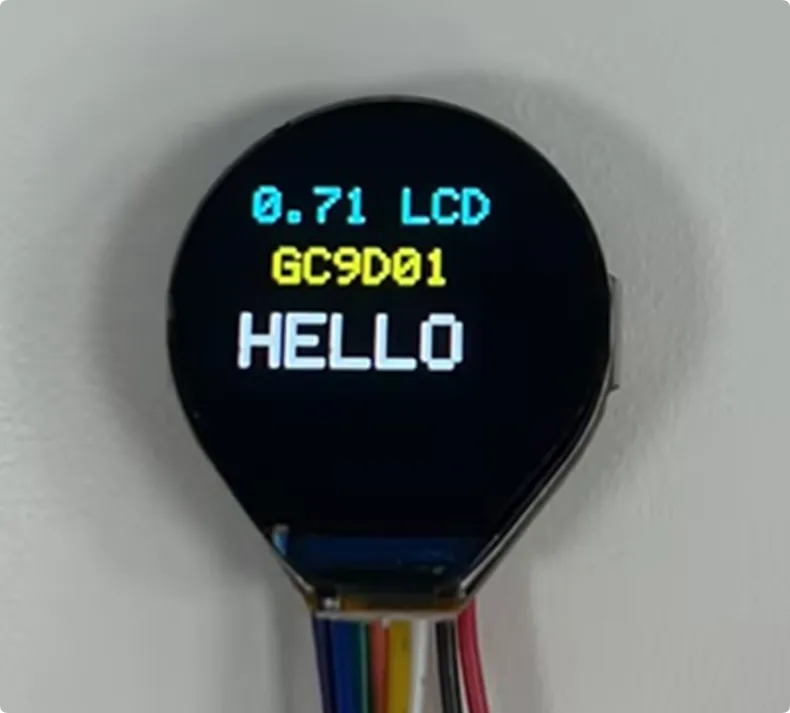

- 上传完成后，屏幕会显示文字和数字测试画面。
