0.85inch ScreenKey Module

0.85inch ScreenKey LCD W（单独键帽白色）

0.85inch ScreenKey LCD B（单独键帽黑色）

0.85inch ScreenKey Module W（按键模组白色版本）

0.85inch ScreenKey Module B（按键模组黑色版本）

• 0.85inch ScreenKey LCD W 和 0.85inch ScreenKey Module W 内置 ST7735 驱动芯片
• 128 × 128 分辨率，65K 彩色，高清显示图像
• SPI 通信接口，接口简单，占用 IO 资源少，便于嵌入式开发
• 2.5D 钢化玻璃面板，透光性好，耐刮耐用；边缘圆弧设计，手感顺滑
• 机械按键结构，按压手感利落，从容应对高频使用
• 支持 Raspberry Pi、Arduino、ESP32、RP2040、STM32 等平台开发，并提供完善的配套资料与示例程序

产品参数

参数	规格
工作电压	3.3V / 5V
分辨率	128 × 128 pixels
显示芯片	ST7735
显示颜色	65K
显示接口	4-wire SPI
显示面板	IPS
显示尺寸	15.21 × 15.21 (mm)
像素大小	118.8 × 118.8 (μm)

机械轴体

参数	规格
触发压力	50.00 ± 10.00 (gf)
触发线程	1.20 ± 0.30 (mm)
弹簧长度	15.50 (mm)
触底力	55.00 ± 10.00 (gf)
触底行程	2.80 ± 0.25 (mm)
寿命	5000 万次

液晶接口说明

功能引脚	功能说明	9PIN 引脚序号
GND	电源地	1
LEDK	LED 背光阴极（负极）	2
LEDA	LED 背光阳极（正极）	3
VDD	模拟电源	4
GND	电源地	5
GND	电源地	6
DC	数据/命令，低电平表示命令，高电平表示数据	7
CS	片选，低电平有效	8
SCLK	SPI 时钟信号输入	9
DIN	SPI 数据输入	10
RST	复位，低电平有效	11
GND	电源地	12

SPI 控制接口说明

功能引脚	功能说明	9PIN 引脚序号
KEY	按键	1
DC	数据/命令，低电平表示命令，高电平表示数据	2
CS	片选，低电平有效	3
SCLK	SPI 时钟信号输入	4
DIN	SPI 数据输入	5
GND	电源地	6
VCC	3.3V 电源输入	7
PWM	LCD 的背光引脚	8
RST	复位，低电平有效	9

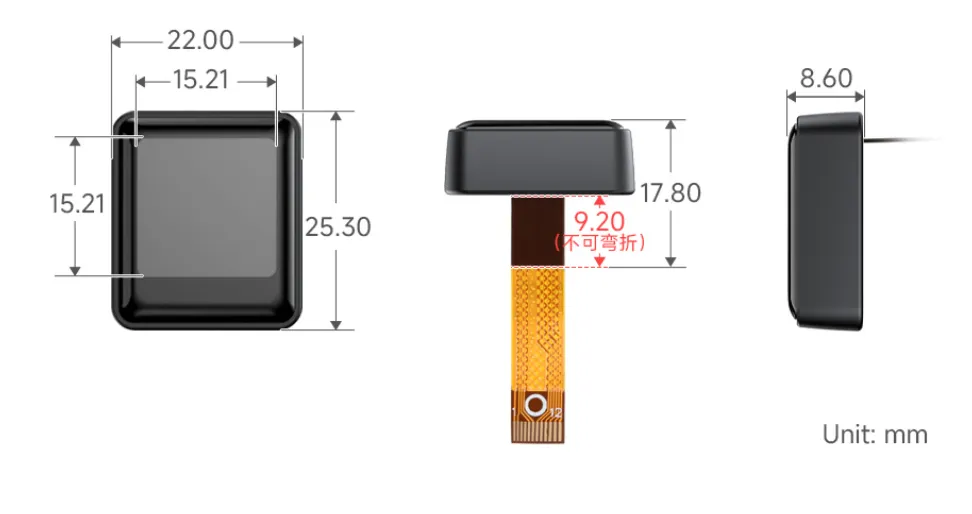

按键尺寸

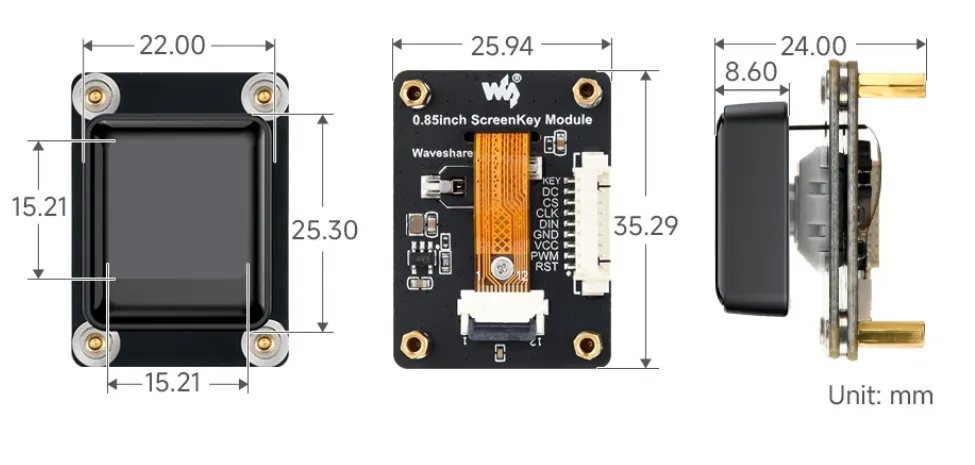

按键模组尺寸
