搭配 树莓派 使用
提供BCM2835、WiringPi、文件IO、RPI（Python）库例程
硬件连接
连接树莓派的时候，选择用7PIN排线连接，请参考下方的引脚对应表格
树莓派连接引脚对应关系
| OLED | Raspberry Pi | Raspberry Pi |
|---|---|---|
| BCM2835编码 | Board物理引脚序号 | |
| VCC | 3.3V | 3.3V |
| GND | GND | GND |
| DIN | MOSI / SDA | 19 / 3 |
| CLK | SCLK / SCL | 23 / 5 |
| CS | CE0 | 24 |
| DC | 25 | 22 |
| RES | 27 | 13 |

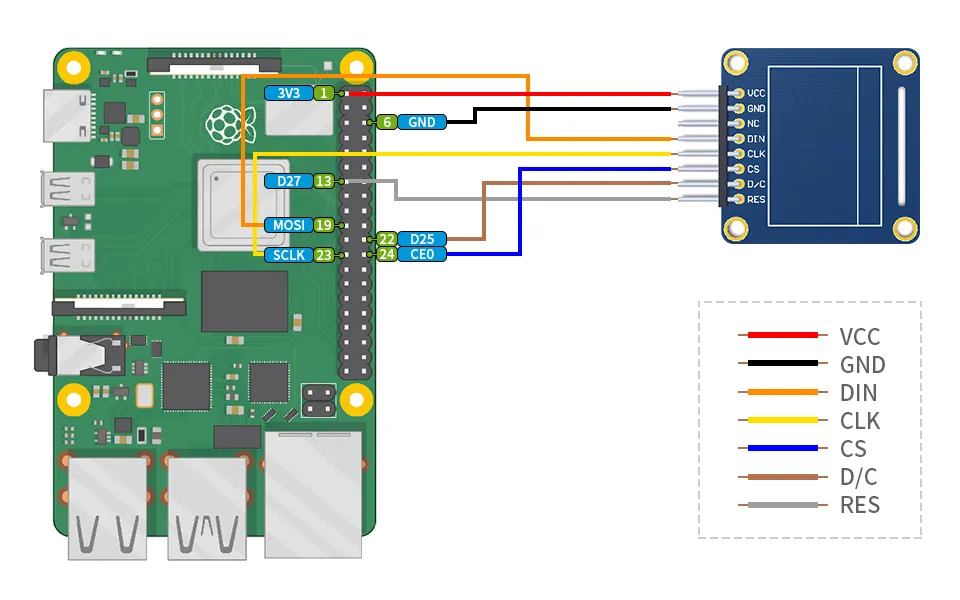

- 四线SPI接线图
开启SPI和I2C接口
-
打开树莓派终端，输入以下指令进入配置界面
sudo raspi-config选择Interfacing Options -> SPI -> Yes 开启SPI接口
然后重启树莓派：
sudo reboot
I2C同理，进入配置界面选择Interfaceing Options -> I2C -> Yes 开启IIC接口，然后重启
安装库
** 如果使用bookworm系统，只能使用lgpio库，bcm2835跟wiringPi无法安装与使用,python库可以不安装，直接运行程序即可**
BCM2835
#打开树莓派终端，并运行以下指令
sudo wget http://www.airspayce.com/mikem/bcm2835/bcm2835-1.71.tar.gz
sudo tar zxvf bcm2835-1.71.tar.gz
cd bcm2835-1.71/
sudo ./configure && sudo make && sudo make check && sudo make install
# 更多的可以参考官网：http://www.airspayce.com/mikem/bcm2835/
wiringPi
#打开树莓派终端，并运行以下指令
cd
sudo apt-get install wiringpi
#对于树莓派2019年5月之后的系统（早于之前的可不用执行），可能需要进行升级：
wget https://project-downloads.drogon.net/wiringpi-latest.deb
sudo dpkg -i wiringpi-latest.deb
gpio -v
#Bullseye分支系统使用如下命令：
sudo git clone https://github.com/WiringPi/WiringPi
cd WiringPi
sudo ./build
gpio -v
# 运行gpio -v会出现相应版本，如果没有出现说明安装出错
lgpio
sudo su
wget https://github.com/joan2937/lg/archive/master.zip
unzip master.zip
cd lg-master
sudo make install
# 更多的可以参考官网：https://github.com/gpiozero/lg
Python
sudo apt-get update
sudo apt-get install python3-pip
sudo apt-get install python3-pil
sudo apt-get install python3-numpy
sudo pip3 install spidev
sudo apt-get install python3-smbus
下载测试程序
打开树莓派终端，执行：
sudo apt-get install p7zip-full
sudo wget https://www.waveshare.net/w/upload/2/2c/OLED_Module_Code.7z
7z x OLED_Module_Code.7z
cd OLED_Module_Code/RaspberryPi
运行测试程序
以下命令请在RaspberryPi目录下执行，否则索引不到目录；
C语言
-
重新编译，编译过程可能需要几秒
cd csudo make cleansudo make -j 8
所有屏幕的测试程序，可以直接通过输入对应的尺寸进行调用：
sudo ./main 屏幕尺寸
根据不同OLED，应当输入以下某一条指令：
#0.49inch OLED Module
sudo ./main 0.49
------------------------------
#0.91inch OLED Module
sudo ./main 0.91
------------------------------
#0.95inch RGB OLED (A)/(B)
sudo ./main 0.95rgb
------------------------------
#0.96inch OLED (A)/(B)
sudo ./main 0.96
------------------------------
#0.96inch OLED Module (C)/(D)/(E)
sudo ./main 0.96
------------------------------
#0.96inch RGB OLED Module
sudo ./main 0.96rgb
------------------------------
#1.27inch RGB OLED Module
sudo ./main 1.27rgb
------------------------------
#1.3inch OLED (A)/(B)
sudo ./main 1.3
------------------------------
#1.3inch OLED Module (C)
sudo ./main 1.3c
------------------------------
#1.32inch OLED Module
sudo ./main 1.32
------------------------------
#1.5inch OLED Module
sudo ./main 1.5
------------------------------
#1.5inch OLED Module (B)
sudo ./main 1.5b
------------------------------
#1.5inch RGB OLED Module
sudo ./main 1.5rgb
------------------------------
#1.51inch Transparent OLED
sudo ./main 1.51
------------------------------
#1.54inch OLED Module
sudo ./main 1.54
------------------------------
#2.42inch OLED Module
sudo ./main 2.42
Python
-
进入python程序目录
cd python/example -
运行对应型号OLED的例程 ，程序支持python2/3
假如 你购买了1.3inch OLED Module （C），请输入：
# python2
sudo python OLED_1in3_c_test.py
# python3
sudo python3 OLED_1in3_c_test.py
假如 你购买了1.5inch RGB OLED Module ，请输入：
# python2
sudo python OLED_1in5_rgb_test.py
# python3
sudo python3 OLED_1in5_rgb_test.py
-
型号指令对应表
#0.49inch OLED Modulesudo python OLED_0in49_test.py------------------------------------#0.91inch OLED Modulesudo python OLED_0in91_test.py------------------------------------#0.95inch RGB OLED (A)/(B)sudo python OLED_0in95_rgb_test.py------------------------------------#0.96inch OLED (A)/(B)sudo python OLED_0in96_test.py------------------------------------#0.96inch OLED Module (C)/(D)/(E)sudo python OLED_0in96_test.py------------------------------------#0.96inch RGB OLED Modulesudo python OLED_0in96_rgb_test.py------------------------------------#1.27inch RGB OLED Modulesudo python OLED_1in27_rgb_test.py------------------------------------#1.3inch OLED (A)/(B)sudo python OLED_1in3_test.py------------------------------------#1.3inch OLED Module (C)sudo python OLED_1in3_c_test.py------------------------------------#1.32inch OLED Modulesudo python OLED_1in32_test.py------------------------------------#1.5inch OLED Modulesudo python OLED_1in5_test.py------------------------------------#1.5inch OLED Module (B)sudo python OLED_1in5_b_test.py------------------------------------#1.5inch RGB OLED Modulesudo python OLED_1in5_rgb_test.py------------------------------------#1.51inch Transparent OLEDsudo python OLED_1in51_test.py------------------------------------#1.54inch OLED Modulesudo python OLED_1in54_test.py------------------------------------#2.42inch OLED Modulesudo python OLED_2in42_test.py -
请确保SPI没有被其他的设备占用，你可以在/boot/config.txt中间检查
C语言部分
底层接口简析
C语言使用了3种方式进行驱动：分别是BCM2835库、WiringPi库和Dev库
默认使用Dev库进行操作，如果你需要使用BCM2835或者WiringPi来驱动的话，可以打开RaspberryPi\c\Makefile，修改13-15行，如下：
我们进行了底层的封装，由于硬件平台不一样，内部的实现是不一样的，如果需要了解内部实现可以去对应的目录中查看
在DEV_Config.c(.h)可以看到很多定义，在目录：RaspberryPi\c\lib\Config
-
接口选择：
#define USE_SPI_4W 1#define USE_IIC 0注意：切换SPI/I2C直接修改这里 -
数据类型：
#define UBYTE uint8_t#define UWORD uint16_t#define UDOUBLE uint32_t -
模块初始化与退出的处理：
void DEV_Module_Init(void);void DEV_Module_Exit(void);注意：1.这里是处理使用液晶屏前与使用完之后一些GPIO的处理。 -
写GPIO
void DEV_Digital_Write(UWORD Pin, UBYTE Value)参数：UWORD Pin：GPIO引脚号UBYTE Value：要输出的电平，0或1 -
读GPIO
UBYTE DEV_Digital_Read(UWORD Pin)参数：UWORD Pin：GPIO引脚号返回值：GPIO的的电平，0或1 -
GPIO模式设置
void DEV_GPIO_Mode(UWORD Pin, UWORD Mode)参数：UWORD Pin：GPIO引脚号UWORD Mode：模式，0：输入，1：输出
GUI简析
对于屏幕而言，如果需要进行画图、显示中英文字符、显示图片等怎么办，这些都是上层应用做的。这有很多小伙伴有问到一些图形的处理，我们这里提供了一些基本的功能 在目录：RaspberryPi\c\lib\GUI\GUI_Paint.c(.h)中可以找到GUI
在目录：RaspberryPi\c\lib\Fonts下是GUI依赖的字符字体，
-
新建图像属性:新建一个图像属性，这个属性包括图像缓存的名称、宽度、高度、翻转角度、颜色
void Paint_NewImage(UBYTE *image, UWORD Width, UWORD Height, UWORD Rotate, UWORD Color)参数：image : 图像缓存的名称，实际上是一个指向图像缓存首地址的指针；Width : 图像缓存的宽度；Height: 图像缓存的高度；Rotate：图像的翻转的角度Color ：图像的初始颜色； -
选择图像缓存:选择图像缓存，选择的目的是你可以创建多个图像属性，图像缓存可以存在多个，你可以选择你所创建的每一张图像
void Paint_SelectImage(UBYTE *image)参数：image: 图像缓存的名称，实际上是一个指向图像缓存首地址的指针； -
图像旋转:设置选择好的图像的旋转角度，最好使用在Paint_SelectImage()后，可以选择旋转0、90、180、270
void Paint_SetRotate(UWORD Rotate)参数：Rotate: 图像选择角度，可以选择ROTATE_0、ROTATE_90、ROTATE_180、ROTATE_270分别对应0、90、180、270度 -
设置像素点的尺寸
void Paint_SetScale(UBYTE scale)参数：scale: 像素点的尺寸，2：每个像素点占一位；4：每个像素点占两位 -
图像镜像翻转:设置选择好的图像的镜像翻转，可以选择不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像。
void Paint_SetMirroring(UBYTE mirror)参数：mirror: 图像的镜像方式，可以选择MIRROR_NONE、MIRROR_HORIZONTAL、MIRROR_VERTICAL、MIRROR_ORIGIN分别对应不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像 -
设置点在缓存中显示位置和颜色：这里是GUI最核心的一个函数、处理点在缓存中显示位置和颜色；
void Paint_SetPixel(UWORD Xpoint, UWORD Ypoint, UWORD Color)参数：Xpoint: 点在图像缓存中X位置Ypoint: 点在图像缓存中Y位置Color : 点显示的颜色 -
图像缓存填充颜色:把图像缓存填充为某颜色，一般作为屏幕刷白的作用
void Paint_Clear(UWORD Color)参数：Color: 填充的颜色 -
图像缓存部分窗口填充颜色：把图像缓存的某部分窗口填充为某颜色，一般作为窗口刷白的作用，常用于时间的显示，刷白上一秒
void Paint_ClearWindows(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color)参数：Xstart: 窗口的X起点坐标Ystart: 窗口的Y起点坐标Xend: 窗口的X终点坐标Yend: 窗口的Y终点坐标Color: 填充的颜色 -
画点:在图像缓存中，在（Xpoint, Ypoint）上画点，可以选择颜色，点的大小，点的风格
void Paint_DrawPoint(UWORD Xpoint, UWORD Ypoint, UWORD Color, DOT_PIXEL Dot_Pixel, DOT_STYLE Dot_Style)参数：Xpoint: 点的X坐标Ypoint: 点的Y坐标Color: 填充的颜色Dot_Pixel: 点的大小，提供默认的8种大小点typedef enum {DOT_PIXEL_1X1 = 1, // 1 x 1DOT_PIXEL_2X2 , // 2 X 2DOT_PIXEL_3X3 , // 3 X 3DOT_PIXEL_4X4 , // 4 X 4DOT_PIXEL_5X5 , // 5 X 5DOT_PIXEL_6X6 , // 6 X 6DOT_PIXEL_7X7 , // 7 X 7DOT_PIXEL_8X8 , // 8 X 8} DOT_PIXEL;Dot_Style: 点的风格,大小扩充方式是以点为中心扩大还是以点为左下角往右上扩大typedef enum {DOT_FILL_AROUND = 1,DOT_FILL_RIGHTUP,} DOT_STYLE; -
画线：在图像缓存中，从 (Xstart, Ystart) 到 (Xend, Yend) 画线，可以选择颜色，线的宽度，线的风格
void Paint_DrawLine(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, LINE_STYLE Line_Style , LINE_STYLE Line_Style)参数：Xstart: 线的X起点坐标Ystart: 线的Y起点坐标Xend: 线的X终点坐标Yend: 线的Y终点坐标Color: 填充的颜色Line_width: 线的宽度，提供默认的8种宽度typedef enum {DOT_PIXEL_1X1 = 1, // 1 x 1DOT_PIXEL_2X2 , // 2 X 2DOT_PIXEL_3X3 , // 3 X 3DOT_PIXEL_4X4 , // 4 X 4DOT_PIXEL_5X5 , // 5 X 5DOT_PIXEL_6X6 , // 6 X 6DOT_PIXEL_7X7 , // 7 X 7DOT_PIXEL_8X8 , // 8 X 8} DOT_PIXEL;Line_Style: 线的风格,选择线是以直线连接还是以虚线的方式连接typedef enum {LINE_STYLE_SOLID = 0,LINE_STYLE_DOTTED,} LINE_STYLE; -
画矩形:在图像缓存中，从 (Xstart, Ystart) 到 (Xend, Yend) 画一个矩形，可以选择颜色，线的宽度，是否填充矩形内部
void Paint_DrawRectangle(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)参数：Xstart: 矩形的X起点坐标Ystart: 矩形的Y起点坐标Xend: 矩形的X终点坐标Yend: 矩形的Y终点坐标Color: 填充的颜色Line_width: 矩形四边的宽度，提供默认的8种宽度typedef enum {DOT_PIXEL_1X1 = 1, // 1 x 1DOT_PIXEL_2X2 , // 2 X 2DOT_PIXEL_3X3 , // 3 X 3DOT_PIXEL_4X4 , // 4 X 4DOT_PIXEL_5X5 , // 5 X 5DOT_PIXEL_6X6 , // 6 X 6DOT_PIXEL_7X7 , // 7 X 7DOT_PIXEL_8X8 , // 8 X 8} DOT_PIXEL;Draw_Fill: 填充,是否填充矩形的内部typedef enum {DRAW_FILL_EMPTY = 0,DRAW_FILL_FULL,} DRAW_FILL; -
画圆:在图像缓存中，以 (X_Center Y_Center) 为圆心，画一个半径为Radius的圆，可以选择颜色，线的宽度，是否填充圆内部
void Paint_DrawCircle(UWORD X_Center, UWORD Y_Center, UWORD Radius, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)参数：X_Center: 圆心的X坐标Y_Center: 圆心的Y坐标Radius：圆的半径Color: 填充的颜色Line_width: 圆弧的宽度，提供默认的8种宽度typedef enum {DOT_PIXEL_1X1 = 1, // 1 x 1DOT_PIXEL_2X2 , // 2 X 2DOT_PIXEL_3X3 , // 3 X 3DOT_PIXEL_4X4 , // 4 X 4DOT_PIXEL_5X5 , // 5 X 5DOT_PIXEL_6X6 , // 6 X 6DOT_PIXEL_7X7 , // 7 X 7DOT_PIXEL_8X8 , // 8 X 8} DOT_PIXEL;Draw_Fill: 填充,是否填充圆的内部typedef enum {DRAW_FILL_EMPTY = 0,DRAW_FILL_FULL,} DRAW_FILL; -
写Ascii字符:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一个Ascii字符，可以选择Ascii码可视字符字库、字体前景色、字体背景色
void Paint_DrawChar(UWORD Xstart, UWORD Ystart, const char Ascii_Char, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)参数：Xstart: 字符的左顶点X坐标Ystart: 字体的左顶点Y坐标Ascii_Char：Ascii字符Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：font8：5*8的字体font12：7*12的字体font16：11*16的字体font20：14*20的字体font24：17*24的字体Color_Foreground: 字体颜色Color_Background: 背景颜色 -
写英文字符串:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串英文字符，可以选择Ascii码可视字符字库、字体前景色、字体背景色
void Paint_DrawString_EN(UWORD Xstart, UWORD Ystart, const char * pString, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)参数：Xstart: 字符的左顶点X坐标Ystart: 字体的左顶点Y坐标pString：字符串，字符串是一个指针Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：font8：5*8的字体font12：7*12的字体font16：11*16的字体font20：14*20的字体font24：17*24的字体Color_Foreground: 字体颜色Color_Background: 背景颜色 -
写中文字符串：在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串中文字符，可以选择GB2312编码字符字库、字体前景色、字体背景色；
void Paint_DrawString_CN(UWORD Xstart, UWORD Ystart, const char * pString, cFONT* font, UWORD Color_Foreground, UWORD Color_Background)参数：Xstart: 字符的左顶点X坐标Ystart: 字体的左顶点Y坐标pString：字符串，字符串是一个指针Font: GB2312编码字符字库，在Fonts文件夹中提供了以下字体：font12CN：ascii字符字体11*21，中文字体16*21font24CN：ascii字符字体24*41，中文字体32*41Color_Foreground: 字体颜色Color_Background: 背景颜色 -
写数字:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串数字，可以选择Ascii码可视字符字库、字体前景色、字体背景色
void Paint_DrawNum(UWORD Xpoint, UWORD Ypoint, double Nummber, sFONT* Font, UWORD Digit, UWORD Color_Foreground, UWORD Color_Background)参数：Xpoint: 字符的左顶点X坐标Ypoint: 字体的左顶点Y坐标Nummber：显示的数字，可以是小数Digit：小数位数，不足补零Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：font8：5*8的字体font12：7*12的字体font16：11*16的字体font20：14*20的字体font24：17*24的字体Color_Foreground: 字体颜色Color_Background: 背景颜色 -
显示时间:在图像缓存中，在 (Xstart Ystart) 为左顶点，显示一段时间，可以选择Ascii码可视字符字库、字体前景色、字体背景色；
void Paint_DrawTime(UWORD Xstart, UWORD Ystart, PAINT_TIME *pTime, sFONT* Font, UWORD Color_Background, UWORD Color_Foreground)参数：Xstart: 字符的左顶点X坐标Ystart: 字体的左顶点Y坐标pTime：显示的时间，这里定义好了一个时间的结构体，只要把时分秒各位数传给参数；Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：font8：5*8的字体font12：7*12的字体font16：11*16的字体font20：14*20的字体font24：17*24的字体Color_Foreground: 字体颜色Color_Background: 背景颜色
Python(适用于Raspberry Pi)
适用于python和python3
对于python而言他的调用没有C复杂
config.py
-
接口选择
Device_SPI = 1Device_I2C = 0注意：切换SPI/I2C修改这里 -
模块初始化与退出的处理：
def module_init()def module_exit()注意：1.这里是处理使用液晶屏前与使用完之后一些GPIO的处理。2.module_init()函数会在液晶屏的init()初始化程序自动调用，但module_exit()需要自行调用 -
SPI写数据
def spi_writebyte(data) -
IIC写数据
i2c_writebyte(reg, value):
main.py
主函数,如果你的python版本是python2，在linux命令模式下重新执行如下：
sudo python main.py
如果你的python版本是python3，在linux命令模式下重新执行如下：
sudo python3 main.py
画图GUI
由于python有一个image库pil官方库链接，他十分的强大，不需要像C从逻辑层出发编写代码，可以直接引用image库进行图像处理，以下将以1.54inch OLED为例，对程序中使用了的进行简要说明
-
需要使用image库，需要安装库
sudo apt-get install python3-pil 安装库
然后导入库
from PIL import Image,ImageDraw,ImageFont
其中Image为基本库、ImageDraw为画图功能、ImageFont为文字
-
定义一个图像缓存，以方便在图片上进行画图、写字等功能
image1 = Image.new("1", (disp.width, disp.height), "WHITE")
第一个参数定义图片的颜色深度，定义为"1"说明是一位深度的位图，第二个参数是一个元组，定义好图片的宽度和高度，第三个参数是定义缓存的默认颜色，定义为“WHITE”。
-
创建一个基于image1的画图对象，所有的画图操作都在这个对象上
draw = ImageDraw.Draw(image1) -
画线
draw.line([(0,0),(127,0)], fill = 0)
第一个参数为一个4个元素的元组，以（0，0）为起始点，（127，0）为终止点，画一条直线，fill="0"表示线为白色。
-
画框
draw.rectangle([(20,10),(70,60)],fill = "WHITE",outline="BLACK")
第一个参数为一个4个元素的元组，（20，10）矩形左上角坐标值，（70，60）为矩形右下角坐标值，fill= "WHITE"表示内部填充黑色，outline="BLACK"表示外边框为黑色。
-
画圆
draw.arc((150,15,190,55),0, 360, fill =(0,255,0))
在正方形内画一个内切圆，第一个参数为一个4个元素的元组，以（150，15）为正方形的左上角顶点，（190，55）为正方形右下角顶点，规定矩形框的水平中位线为0度角，角度顺时针变大，第二个参数表示开始角度，第三个参数标识结束角度，fill = 0表示线为白色
如果不是正方形，画出来的就是椭圆，这个实际上是圆弧的绘制。
除了arc可以话圆之外，还有ellipse可以画实心圆
draw.ellipse((150,65,190,105), fill = 0)
实质是椭圆的绘制，第一个参数指定弦的圆外切矩形，fill = 0表示内部填充颜色为白色，如果椭圆的外切矩阵为正方形，椭圆就是圆了。
- 写字符
写字符往往需要写不同大小的字符，需要导入ImageFont模块，并实例化：
Font1 = ImageFont.truetype("../Font/Font01.ttf",25)
Font2 = ImageFont.truetype("../Font/Font01.ttf",35)
Font3 = ImageFont.truetype("../Font/Font02.ttf",32)
为了有比较好的视觉体验，这里使用的是来自网络的免费字体，如果是其他的ttf结尾的字库文件也是支持的。
注：每字库包含的字符均有不同；如果某些字符不能显示，建议根据字库使用的编码集来使用
写英文字符直接使用即可，写中文，由于编码是GB2312所以需要在前面加个u：
draw.text((5, 68), 'Hello world', fill = 0, font=Font1)
text= u"微雪电子"
draw.text((5, 200), text, fill = 0, font=Font3)
第一个参数为一个2个元素的元组，以（5，68）为左顶点，字体为font1，点，fill为字体颜色， fill = 0，所以会显示字体颜色为白色，第二句显示微雪电子，字体颜色为白色。
-
读取本地图片
image = Image.open('../pic/pic.bmp')
参数为图片路径。
- 其他功能
python的image库十分强大，如果需要实现其他的更多功能，可以上官网学习http://effbot.org/imagingbook pil，官方的是英文的，如果感觉对你不友好，当然我们国内也有很多的优秀的博客都有讲解。
