STM32

示例程序

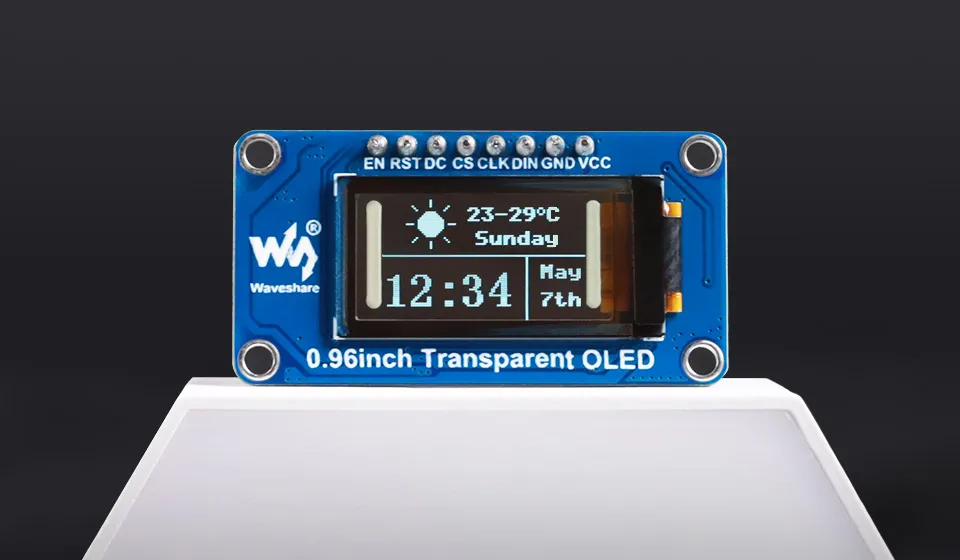

本示例使用 STM32F103ZET6，通过四线 SPI 接口驱动分辨率为 128 × 64 的 SSD1312 OLED。工程基于 STM32Cube HAL，并提供 Keil MDK 工程文件。
系统时钟由 8 MHz 外部晶振倍频至 72 MHz。OLED 默认使用 SPI1，工作在 SPI 模式 0，时钟频率为 2.25 MHz，只向屏幕发送数据，无需连接 MISO。
SSD1312 驱动提供清屏、刷新、点、线、矩形、圆、英文字符、中文点阵字符和 BMP 点阵图等显示接口。显存大小为 1024 字节，按 128 列 × 8 页组织，每页对应 8 行像素。
默认运行 OLED_DemoRun()，依次演示英文字符串、中文点阵字符、BMP 点阵图、线条场景和仪表盘点阵图。工程还提供旋转线框立方体示例，可在 Core/Src/main.c 中切换。
工程同时预留了 I2C1 驱动，速率为 400 kHz，默认 7 位地址为 0x3C。模块需要通过焊点切换至 I2C 模式后才能使用该接口。

接线前断开电源

OLED 的工作电压为 3.3 V。请勿将 VCC 接入 5 V 电源。

默认四线 SPI 接线如下：

模块的 EN 引脚默认开启，本示例未使用该引脚。OLED 只接收 SPI 数据，因此无需连接 MISO。完成接线后，使用 ST-Link 连接开发板的 SWD 接口，其中 SWDIO 对应 PA13，SWCLK 对应 PA14，同时连接 3.3 V 和 GND。

如需使用 I2C，请先将 OLED 模块的硬件接口焊点切换至 I2C，再按下表接线：

同时修改 App/Inc/oled_config.h，确保只启用一个通信接口：

#define OLED_USE_SPI 0
#define OLED_USE_I2C 1

I2C 的 SCL 和 SDA 需要上拉电阻；如果模块未集成上拉电阻，需要外接合适的上拉电阻。

main()：初始化 HAL、72 MHz 系统时钟、GPIO、SPI1 和 I2C1，随后调用 OLED_Init() 初始化屏幕。初始化失败时进入 Error_Handler()，成功后运行当前选择的演示程序。
OLED_Init()：通过 PA2 对 OLED 进行硬件复位，发送 SSD1312 初始化命令，清除显示 RAM 后开启显示。
OLED_Show()：将 128 × 64 帧缓冲区分成 8 页写入 OLED，每页传输 128 字节显示数据。
OLED_Pixel()、OLED_Line()、OLED_Rect() 和 OLED_Circle()：在帧缓冲区中绘制基本图形；绘制完成后调用 OLED_Show() 才会更新到屏幕。
OLED_ShowString()、OLED_DrawChinese() 和 OLED_DrawBitmap()：分别用于显示英文字符串、中文点阵字符和 BMP 点阵图。
OLED_DemoRun()：循环显示英文 Waveshare、中文“微雪”、BMP 点阵图、夜景线稿和仪表盘点阵图。
Cube_DemoRun()：对立方体的 8 个顶点进行旋转和透视投影，再使用 12 条边绘制连续旋转的线框立方体。

OLED_DemoRun() 和 Cube_DemoRun() 内部均为持续运行的循环，因此每次只能选择其中一个。在 Core/Src/main.c 中保留需要运行的函数，并注释另一个函数：

OLED_DemoRun();
/* Cube_DemoRun(); */

如需运行旋转立方体示例，修改为：

/* OLED_DemoRun(); */
Cube_DemoRun();

安装 Keil MDK 5，并在 Pack Installer 中安装 Keil::STM32F1xx_DFP 2.3.0 或更新版本。工程当前配置使用 Arm Compiler 5。
打开 MDK-ARM/Transparent_STM32F103ZE.uvprojx。
单击 Build 或按 F7 编译工程。编译成功后会在 MDK-ARM/Objects 目录生成 Transparent_STM32F103ZE.hex。
在 Options for Target → Debug 中选择 ST-Link Debugger，然后单击 Download 将程序烧录到开发板。
烧录完成后复位或重新上电，OLED 即开始运行演示程序。

工程默认按 8 MHz 外部晶振配置。如果开发板使用其他频率的晶振，需要相应修改 Core/Src/main.c 中的 SystemClock_Config()。

默认程序启动后，OLED 按以下顺序循环显示：

切换为 Cube_DemoRun() 后，OLED 持续显示绕竖直方向旋转的线框立方体，程序每 20 ms 绘制并刷新一帧。
