STM32 开发

本章节包含以下部分，请按需阅读：

硬件连接​

示例基于 STM32F103RBT6 开发，引脚对应关系参见 产品说明 — 接口说明 中的 STM32 连接表。以 XNUCLEO-F103RB 开发板为例，连接方式如下图所示。

STM32 硬件连接

如需移植到其他 STM32 型号，按照实际引脚修改对应 GPIO 即可。

下载示例程序​

下载 LCD Module 示例程序 并解压，STM32 工程位于 STM32/STM32F103RBT6/ 目录下。

运行示例​

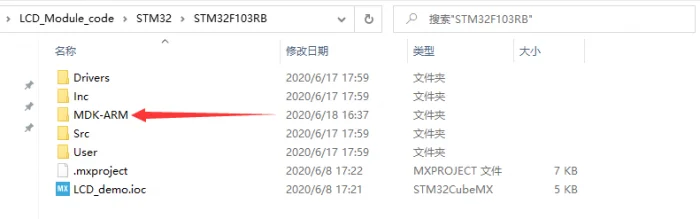

  1. 进入 STM32/STM32F103RBT6/MDK-ARM/ 目录，双击打开 LCD_demo.uvprojx 工程。

STM32 MDK 工程结构

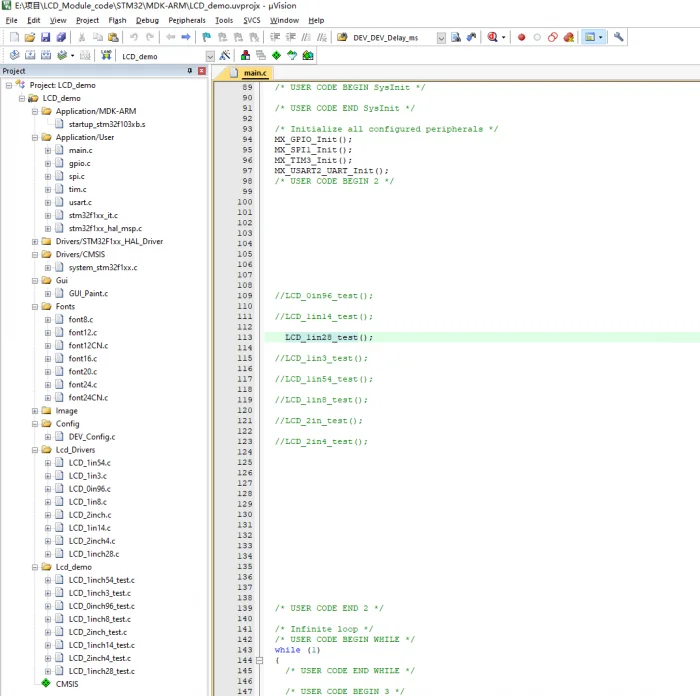

  1. 打开 User/main.c，可看到各尺寸屏幕的测试函数。取消 LCD_1in28_test() 前的注释，注释掉其他测试函数，然后重新编译下载。

STM32 main.c 测试函数

其中 LCD_1in28_test() 为 1.28inch LCD Module 测试程序。

程序结构说明​

示例程序分为底层硬件接口、LCD 驱动和上层应用三部分。

底层硬件接口（DEV_Config.c/.h）封装了 GPIO 读写、延时和 SPI 数据传输：

void DEV_Digital_Write(UWORD Pin, UBYTE Value);  // 写引脚电平
UBYTE DEV_Digital_Read(UWORD Pin);               // 读引脚电平
void DEV_Delay_ms(UDOUBLE ms);                   // 毫秒级延时
void SPI4W_Write_Byte(uint8_t value);             // SPI 写数据

上层应用（GUI_Paint.c/.h）提供图形绘制功能，包括画点、画线、画矩形、画圆、显示字符和图片等。由于 STM32 内部 RAM 有限，GUI 直接写入 LCD 的显存。

常用绘图函数：

void Paint_NewImage(UWORD Width, UWORD Height, UWORD Rotate, UWORD Color);
void Paint_SetClearFuntion(void (*Clear)(UWORD));
void Paint_SetDisplayFuntion(void (*Display)(UWORD, UWORD, UWORD));
void Paint_DrawPoint(UWORD Xpoint, UWORD Ypoint, UWORD Color);
void Paint_DrawLine(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color);
void Paint_DrawRectangle(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color);
void Paint_DrawCircle(UWORD X_Center, UWORD Y_Center, UWORD Radius, UWORD Color);
void Paint_DrawChar(UWORD Xstart, UWORD Ystart, const char Acsii_Char, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background);
void Paint_DrawString_EN(UWORD Xstart, UWORD Ystart, const char * pString, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background);
void Paint_DrawNum(UWORD Xpoint, UWORD Ypoint, double Nummber, sFONT* Font, UWORD Digit, UWORD Color_Foreground, UWORD Color_Background);

字体文件位于 User/Fonts/ 目录，提供 Font8、Font12、Font16、Font20、Font24 等多种 ASCII 字体以及 Font12CN、Font24CN 中文字体。
