1.3inch OLED HAT 产品说明
提供树莓派和Jetson nano示例程序
| SKU | 产品 |
|---|---|
| 待补 | 1.3inch OLED HAT |
产品参数
- 驱动芯片： SH1106
- 支持接口： 3-wire SPI, 4-wire SPI, I2C
- 分辨率： 128*64
- 显示尺寸： 1.3inch
- 外形尺寸： 65mm*30mm
- 显示颜色： 蓝色
- 视角： >160°
- 工作温度： -20°C ~ 70°C
- 存储温度： -30°C ~ 80°C
功能引脚
| 功能引脚 | 树莓派接口(BCM) | 描述 |
|---|---|---|
| KEY1 | P21 | 按键1GPIO |
| KEY2 | P20 | 按键2GPIO |
| KEY3 | P16 | 按键3GPIO |
| 摇杆UP | P6 | 摇杆上 |
| 摇杆Down | P19 | 摇杆下 |
| 摇杆Left | P5 | 摇杆左 |
| 摇杆Right | P26 | 摇杆右 |
| 摇杆Press | P13 | 摇杆按下 |
| SCLK | P11/SCLK | SPI时钟线 |
| MOSI | P10/MOSI | SPI数据线 |
| SCL | P3/SCL1 | I2C时钟线 |
| SDA | P2/SDA1 | I2C数据线 |
| DC | P24 | 数据/命令选择 |
| CS | P8/CE0 | 片选 |
| RST | P25 | 复位 |
硬件配置

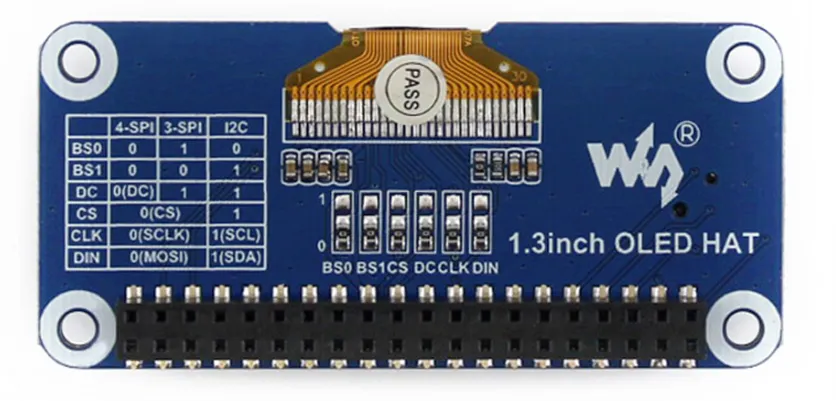

OLED模块提供三种驱动接口：分别为3-wire SPI、4-wire SPI 和I2C接口，模块背面有六个可选择焊接的电阻， 通过电子的选择来选择相应的通信方式， 如图：
模块出厂默认使用4线SPI通信模式， 即BS0，BS1，DC，CS，CLK，DIN默认接0（1和0不全代表电平，只是电阻接上或者接下的焊接方式，具体硬件链接见下表）：
注：上图为硬件上的焊接， 下表为实际的硬件连接
| 通信方式 | BS1/BS0 | CS | DC | DIN | CLK |
|---|---|---|---|---|---|
| 3-wire SPI | 0/1 | CS | 1 | MOSI | SCLK |
| 4-wire SPI | 0/0 | CS | DC | MOSI | SCLK |
| I2C | 1/0 | 0 | 1 | SDA | SCL |
具体硬件配置，如下：
- 使用4线SPI：
即出厂程序设置：BS0与BS1接0连接到地，CS接0连接到树莓派CE0（使能管脚），D/C接0连接到树莓派的P24（数据/命令管脚），DIN接0连接至树莓派MOSI，CLK接0连接至树莓派SCLK；
- 使用3线SPI：
BS0接1连接到VCC，BS1接0连接至GND，CS接0连接至树莓派CE0，D/C接1连接值GND，DIN接0连接至树莓派MOSI，CLK接0来连接至树莓派SCLK；
- 使用I2C：
BS0接0连接至GND，BS1接1连接至VCC（3.3V），CS接1连接GND，D/C接1来连接至GND，DIN接1连接至树莓派SDA，CLK接1连接至树莓派SCL；使用I2C时：DC的高低状态可以控制从设备的地址，这里接到了GND，那么I2C的7位地址为：0x3C

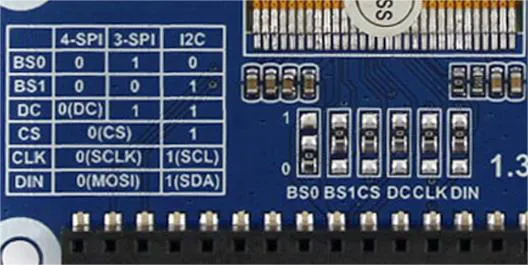

使用I2C修改后电阻如下图所示
