1.46inch Touch LCD Module
1.46inch Touch LCD Module 是一款 1.46 英寸 IPS 触控显示模块，搭载 412 × 412 高清分辨率，支持 16.7M 彩色显示，画面清晰细腻，视觉表现出色；配备电容式触控面板，触控响应灵敏，使用寿命持久。模块内置 SPD2010 显示触控一体芯片，显示与触摸功能分别采用 QSPI、I2C 接口通信，引脚资源占用少，硬件集成更便捷；板载电平转换芯片，兼容 3.3 V / 5 V 电源输入，QSPI 接口支持高速刷新，可搭配 ESP32、树莓派 Pico、STM32 等支持 QSPI 的主控平台使用。
| SKU | 产品 |
|---|---|
| 34955 | 1.46inch Touch LCD Module |
产品特性
- 分辨率为 412 × 412，支持 16.7M 彩色显示
- IPS 显示面板，支持电容式触摸
- 内置 SPD2010 显示触控一体芯片
- 显示使用 QSPI 接口，触摸使用 I2C 接口
- 板载电平转换芯片，兼容 3.3 V / 5 V 电源输入
- 支持 15PIN 端子接口或 18PIN FPC 插槽
产品参数
| 参数 | 规格 |
|---|---|
| 工作电压 | 3.3 V / 5 V |
| 分辨率 | 412 × 412 pixels |
| 显示芯片 | SPD2010 |
| 触摸芯片 | SPD2010 |
| 显示接口 | QSPI |
| 触摸接口 | I2C |
| 显示面板 | IPS |
| 触摸类型 | 电容感应式 |
| 显示尺寸 | 36.96 × 36.96 mm |
| 亮度 | 450 cd/m² |
| 产品尺寸 | 44.77 × 44.77 mm |

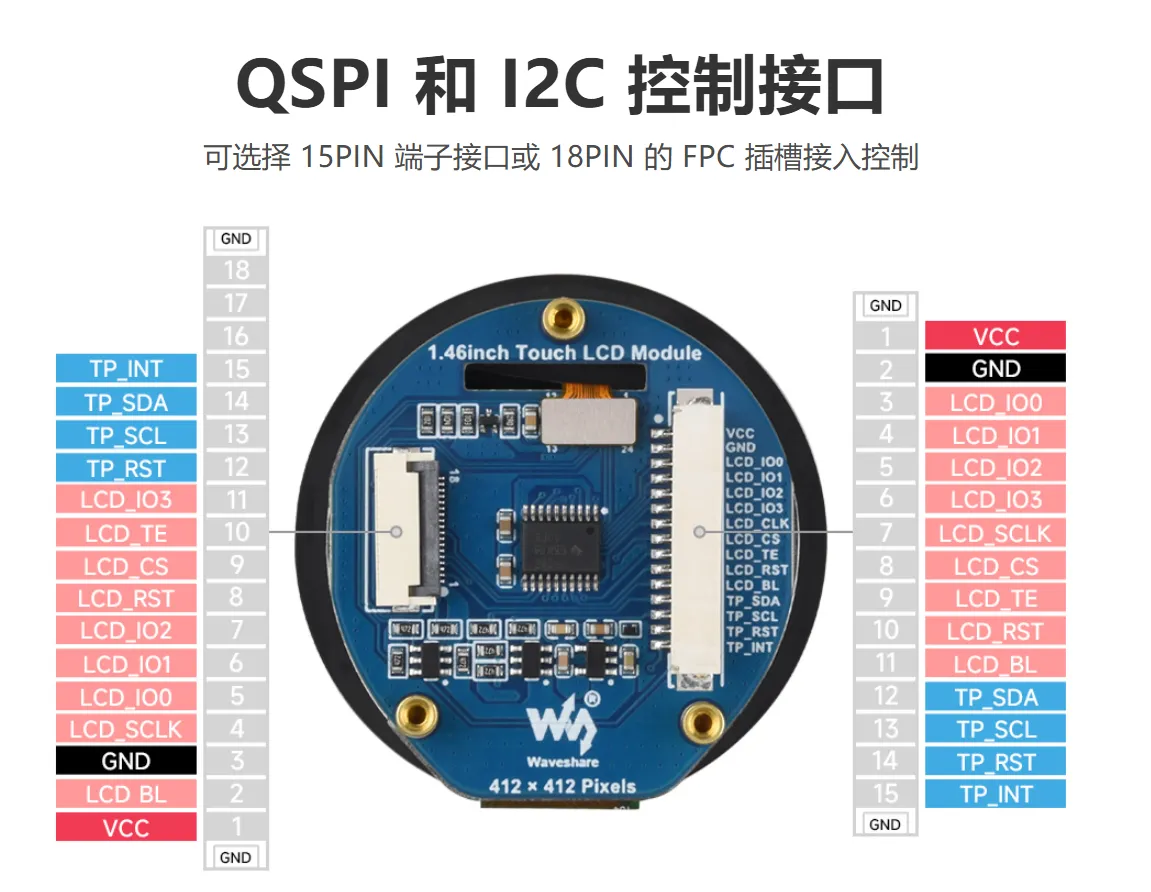

接口说明
| 功能引脚 | 功能说明 | 15PIN 引脚序号 | 18PIN 引脚序号 |
|---|---|---|---|
| VCC | 电源正（3.3 V / 5 V 电源输入） | 1 | 1 |
| GND | 电源地 | 2 | 3 |
| LCD_IO0 | QSPI 数据信号引脚 0 | 3 | 5 |
| LCD_IO1 | QSPI 数据信号引脚 1 | 4 | 6 |
| LCD_IO2 | QSPI 数据信号引脚 2 | 5 | 7 |
| LCD_IO3 | QSPI 数据信号引脚 3 | 6 | 11 |
| LCD_SCLK | QSPI 时钟信号引脚 | 7 | 4 |
| LCD_CS | LCD 片选引脚，低电平有效 | 8 | 9 |
| LCD_TE | LCD 防撕裂同步信号 | 9 | 10 |
| LCD_RST | LCD 复位引脚，低电平有效 | 10 | 8 |
| LCD_BL | LCD 背光引脚 | 11 | 2 |
| TP_SDA | 触摸数据引脚 | 12 | 14 |
| TP_SCL | 触摸时钟引脚 | 13 | 13 |
| TP_RST | 触摸复位引脚，低电平有效 | 14 | 12 |
| TP_INT | 触摸中断引脚 | 15 | 15 |

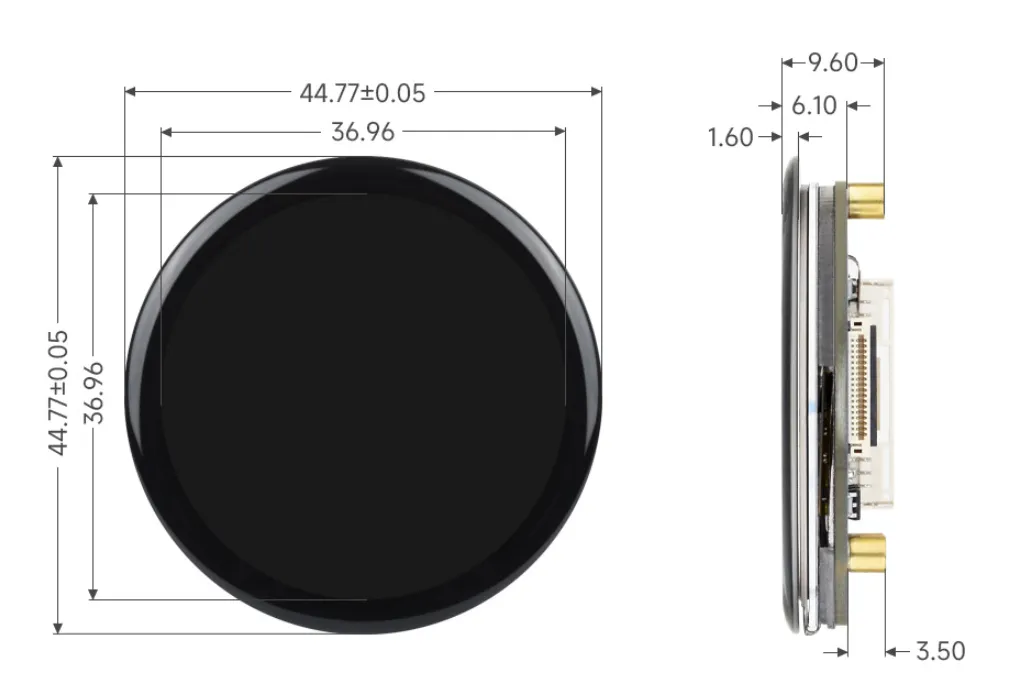

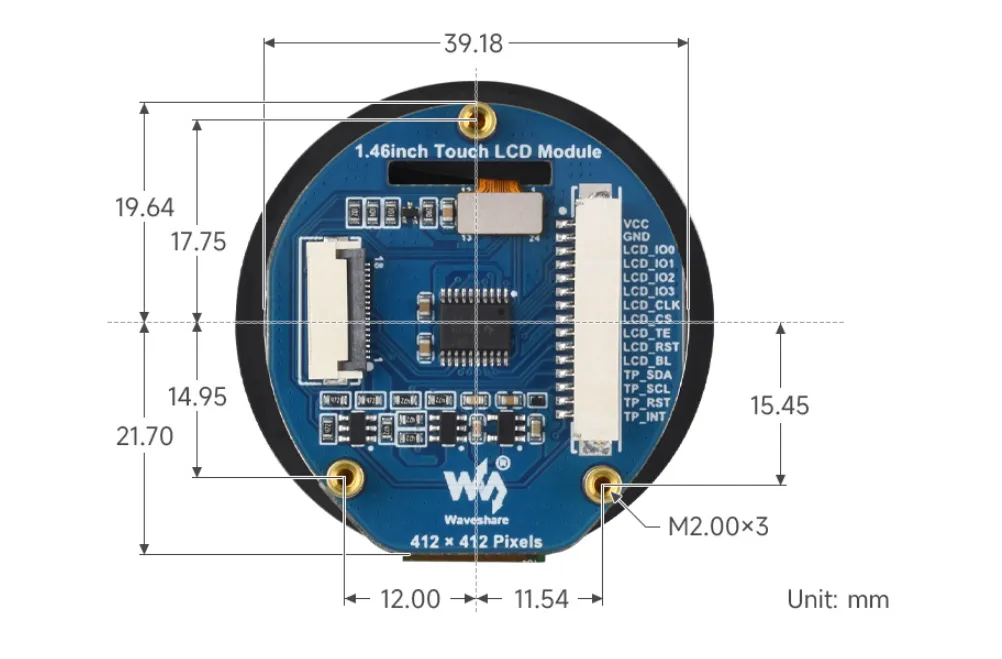

产品尺寸
