ESP-IDF
本章节包含以下部分，请按需阅读：
ESP-IDF 入门教程
初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。
- 第0节 认识 ESP32
- 第1节 搭建环境
- 第2节 运行实例
- 第3节 创建项目
- 第4节 使用组件
- 第5节 调试程序
- 第6节 FreeRTOS
- 第7节 驱动外设
- 第8节 Wi-Fi 编程
- 第9节 BLE 编程
请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。
配置 ESP-IDF 开发环境
以下内容以 Windows 系统为例，使用 VS Code + ESP-IDF 扩展 的方式进行开发。Mac/Linux 用户请参考 官方说明。
此部分图示以安装 ESP-IDF V5.5.2 为例示范，安装时请选用与您开发板示例匹配的 ESP-IDF 版本。
安装 ESP-IDF 开发环境
-
前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。
在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你需要的 ESP-IDF 版本（图示仅为参考，请以实际为准）。
确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。
请耐心等待两个文件下载完成。
-
下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。
启动后，可在右上角将界面语言切换为中文。
安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。
接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。
-
当看到如下界面时，表示 ESP-IDF 已安装成功。
-
建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。
安装 Visual Studio Code 与 ESP-IDF 扩展
-
下载并安装 Visual Studio Code。
-
安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。
-
在 VS Code 中,点击侧边活动栏中的
扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。 -
在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。
-
当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。
示例程序
本模块提供以下两个 ESP-IDF 示例，均基于 LVGL 8.3。请根据模块使用的连接器和开发板选择对应示例：1.46-S3-test 用于 15PIN GH 座及杜邦线连接，1.46-S3-audio-board-test 用于 18PIN FFC 座及 FFC 排线连接。
1.46-S3-test
程序说明
- 适用于模块的 15PIN GH 座，使用转杜邦线连接 ESP32-S3-DEV-KIT-N16R8-M 开发板。
- 初始化 QSPI 显示、I2C 触摸和 LVGL 图形库。

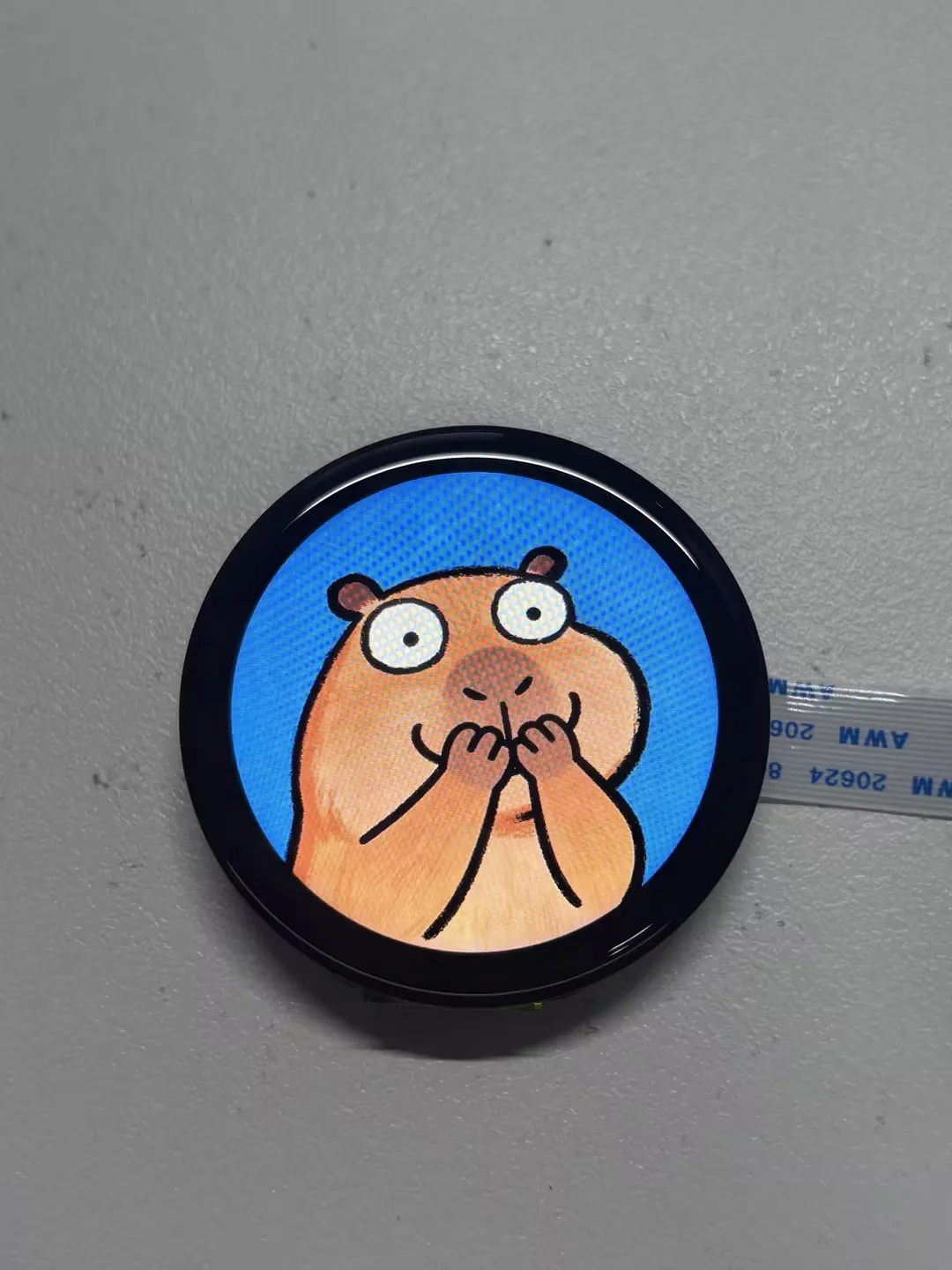

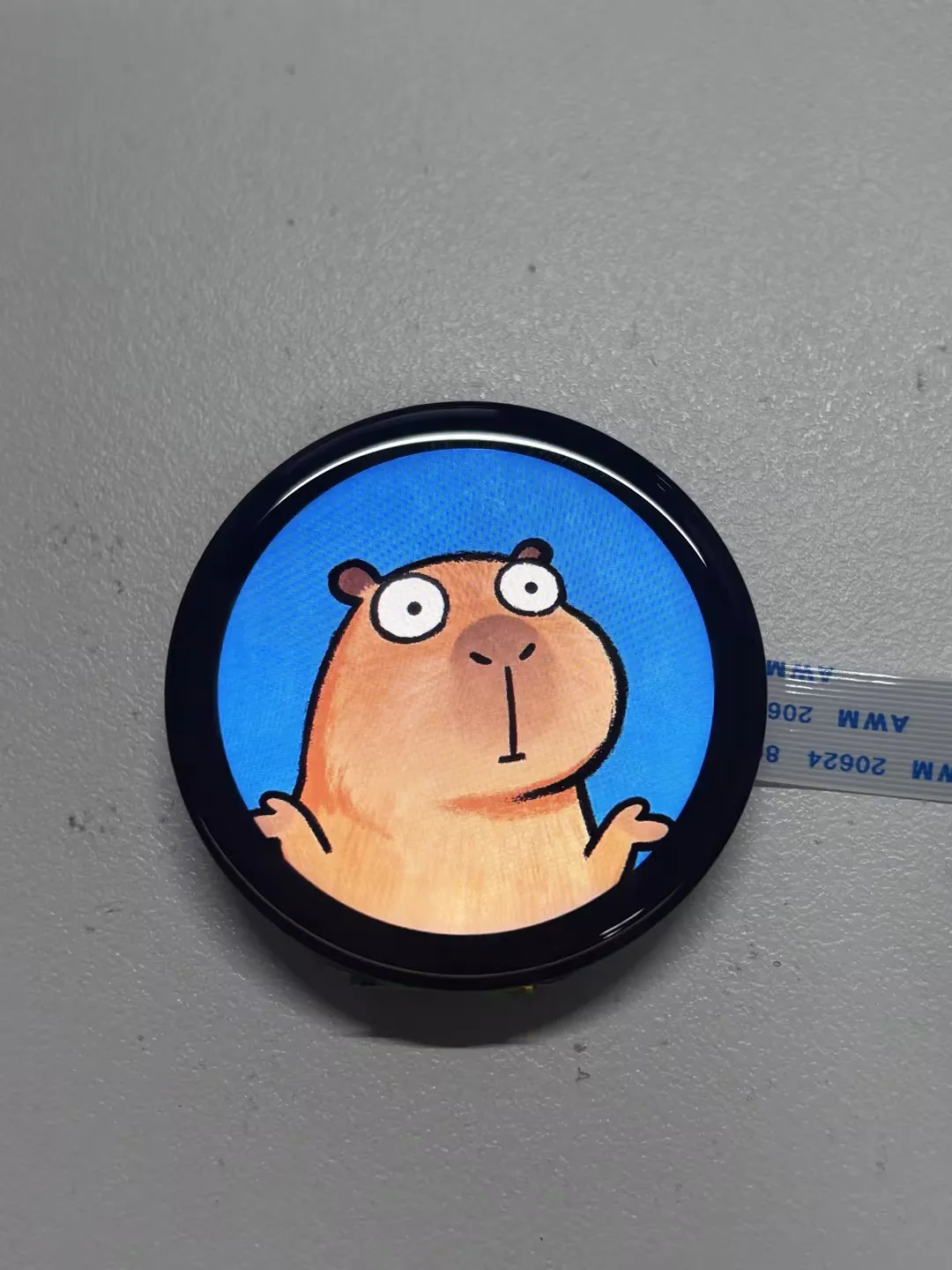

- 屏幕显示两张 412 × 412 图片，通过左滑或右滑手势循环切换，可作为 LVGL 图片显示和触摸手势开发的参考。
硬件连接
使用 15PIN GH 转杜邦线，按照下表连接显示模块与 ESP32-S3 开发板：
| 1.46inch Touch LCD Module | ESP32-S3-DEV-KIT-N16R8-M |
|---|---|
| VCC | 3.3 V |
| GND | GND |
| LCD_IO0 | GPIO 9 |
| LCD_IO1 | GPIO 8 |
| LCD_IO2 | GPIO 7 |
| LCD_IO3 | GPIO 6 |
| LCD_SCLK | GPIO 4 |
| LCD_CS | GPIO 3 |
| LCD_TE | GPIO 18 |
| LCD_RST | GPIO 39 |
| LCD_BL | GPIO 5 |
| TP_SDA | GPIO 11 |
| TP_SCL | GPIO 10 |
| TP_RST | GPIO 38 |
| TP_INT | NC |
- 检查接线无误后，将开发板连接至电脑。
代码分析
image_swipe_page_create()：创建全屏图片页面，加载两张图片并注册手势事件。image_gesture_cb()：识别左滑和右滑手势，通过显示或隐藏图片对象完成循环切换。app_main()：依次初始化显示、触摸和 LVGL，并持续调用 LVGL 定时处理函数。
运行效果
 |  |
|---|
1.46-S3-audio-board-test
程序说明
- 适用于模块的 18PIN FFC 座，使用 FFC 排线连接 ESP32-S3-AUDIO-Board。

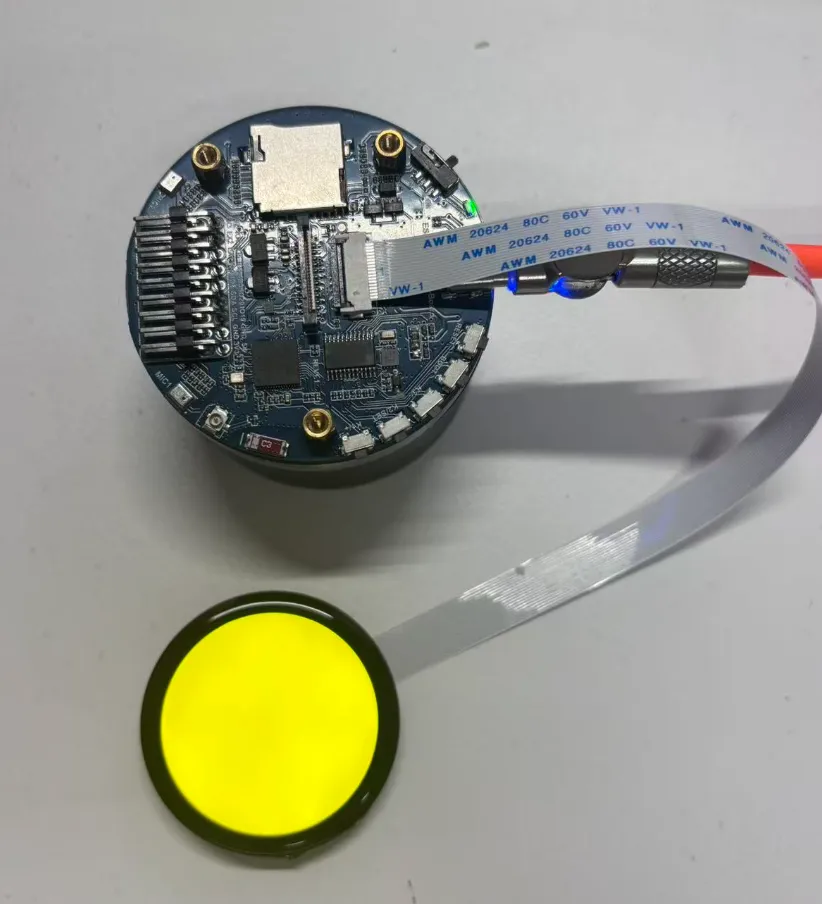

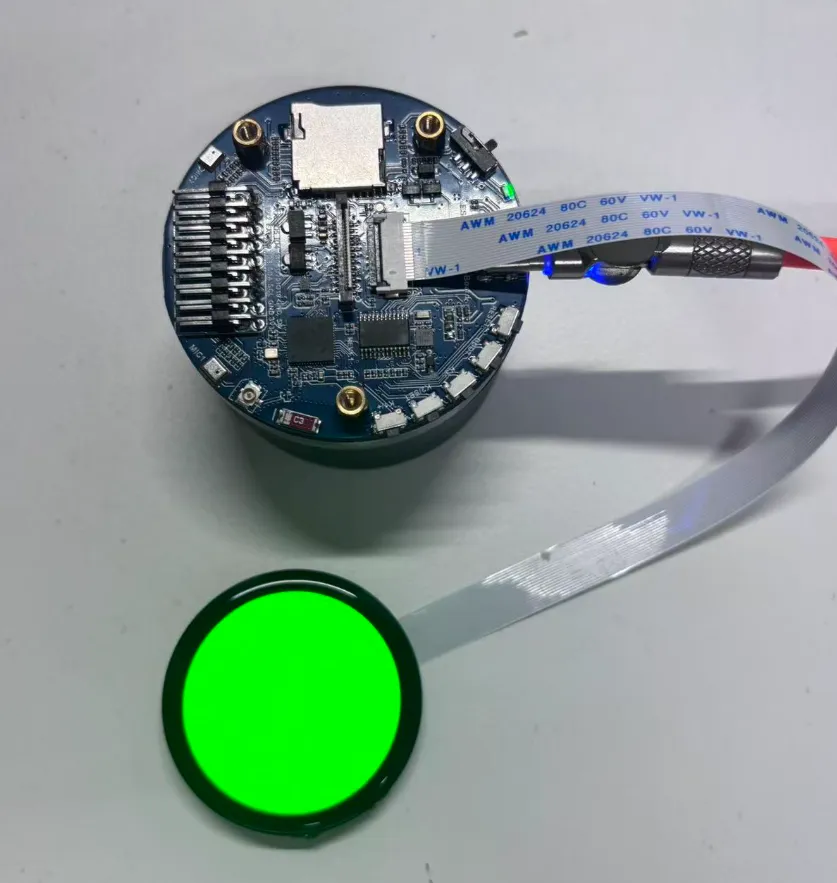

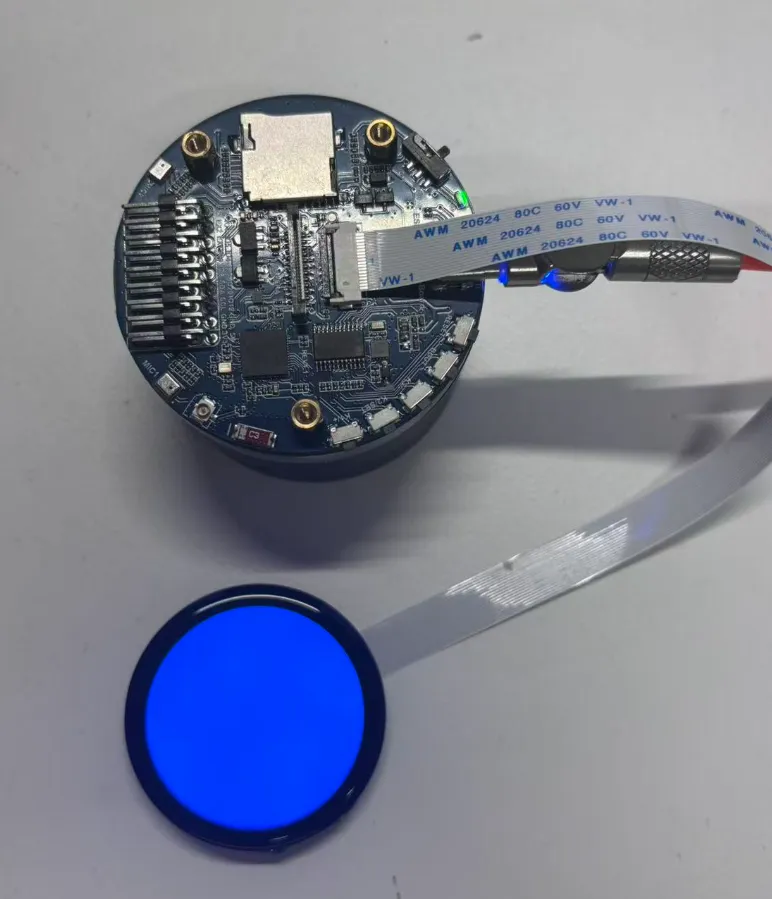

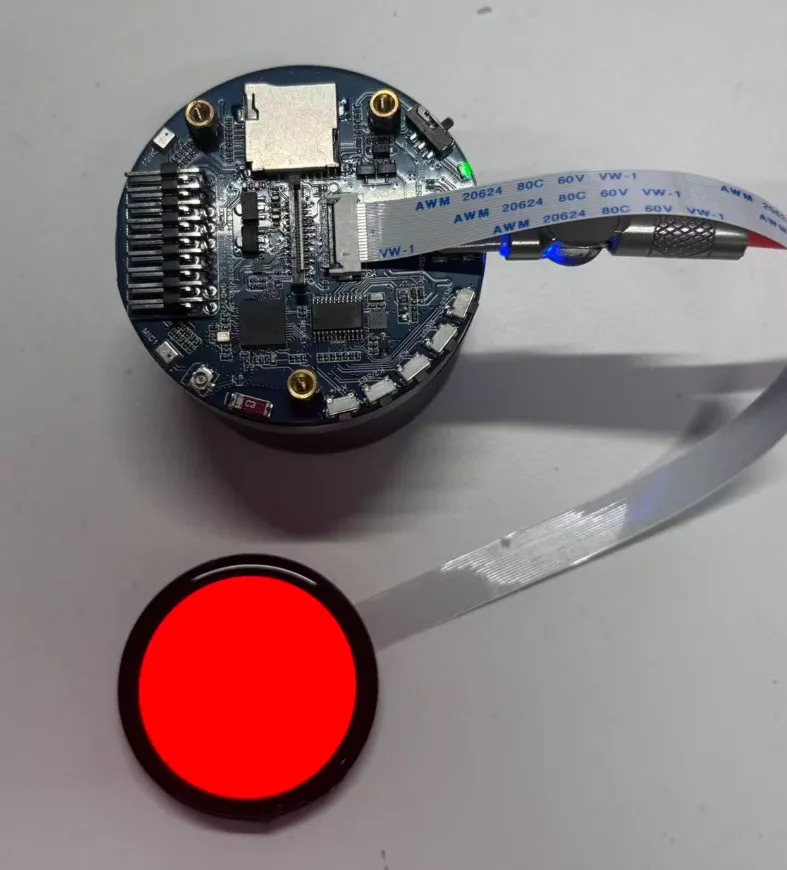

- 上电后依次显示红、绿、蓝、黄纯色画面，用于检查 LCD 显示和颜色是否正常。
- 颜色测试结束后运行 LVGL Widgets 演示，用于检查 LVGL 界面绘制和触摸交互。
- 工程中保留
lv_demo_music()调用入口，需要时可在main.c中切换 LVGL 演示。
硬件连接
- 使用 18PIN FFC 排线连接显示模块和 ESP32-S3-AUDIO-Board，无需逐根连接杜邦线。
- 请在断电状态下插拔 FFC 排线，确认排线安装到位后再为开发板上电。
代码分析
main_page_red()、main_page_green()、main_page_blue()、main_page_yellow()：设置 LVGL 活动屏幕的背景颜色，实现纯色显示测试。app_main()：初始化 I2C、IO 扩展、LCD 和 LVGL，完成颜色测试后启动 LVGL Widgets 演示。
运行效果
 |  |  |  |
|---|
