1.47inch Touch LCD
硬件连接
| LCD引脚 | Arduino |
|---|
| VCC | 5V |
| GND | GND |
| MISO | 12/NC |
| MOSI | 11 |
| SCLK | 13 |
| LCD_CS | 10 |
| LCD_DC | 7 |
| LCD_RST | 8 |
| LCD_BL | 9 |
| TP_SDA | SDA |
| TP_SCL | SCL |
| TP_INT | 3 |
| TP_RST | 4 |
安装库
- 在安装 Arduino 库时，通常有两种方式可供选择：在线安装 和 离线安装 。
对于大多数库，用户可以通过 Arduino 软件的在线库管理器轻松搜索并安装。然而，一些开源库或自定义库未被同步到 Arduino 库管理器中，因此无法通过在线搜索获取。在这种情况下，用户只能通过离线方式手动安装这些库。
- 库安装教程，详见：Arduino 库管理教程
| 库名称 | 说明 | 库安装要求 |
|---|
| GFX_Library_for_Arduino | LCD驱动库 | “在线”或“离线”安装 |
| axs5106l_device | Touch驱动库 | “离线”安装 |
示例程序
- 下载示例程序,并解压

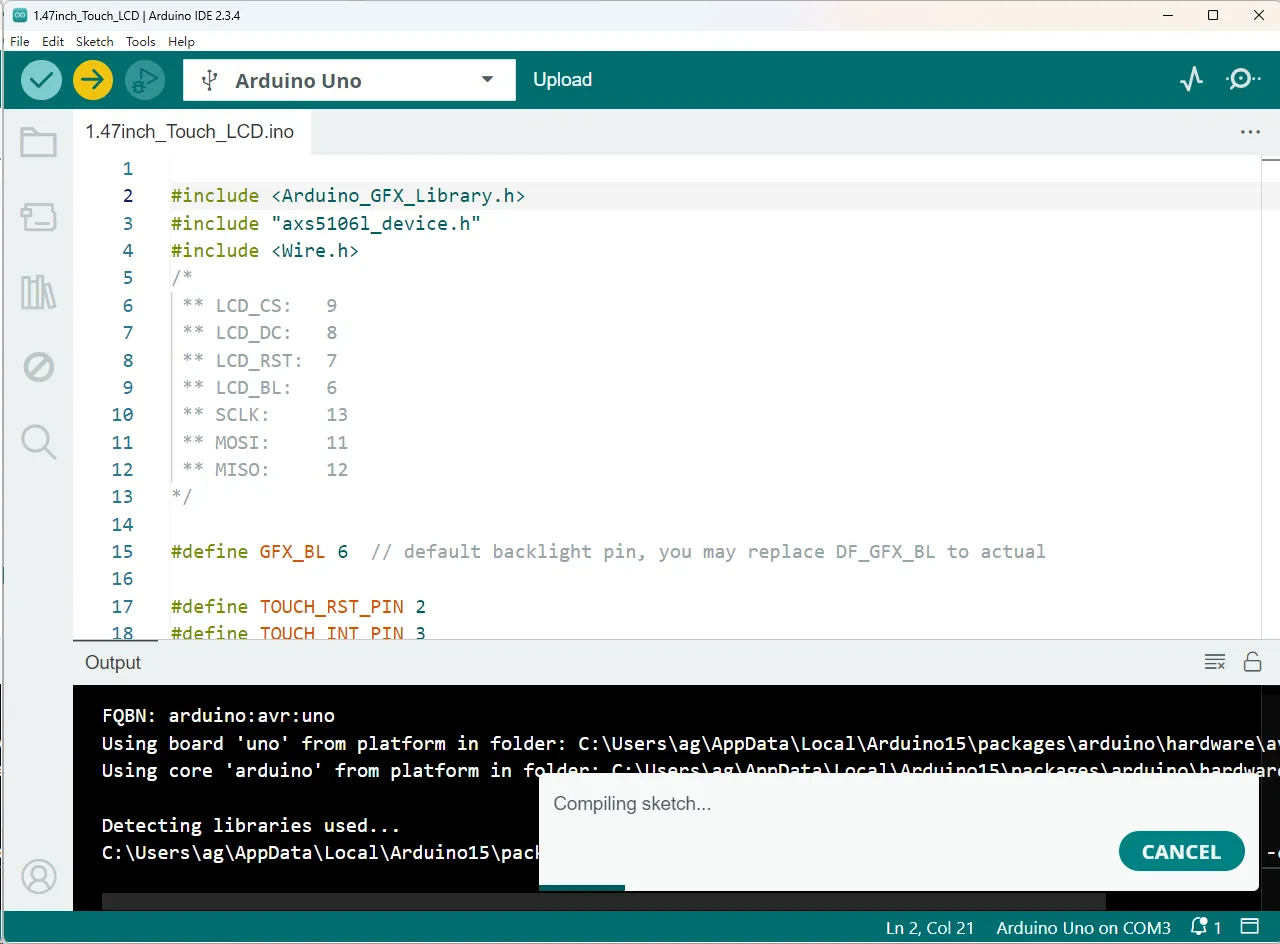

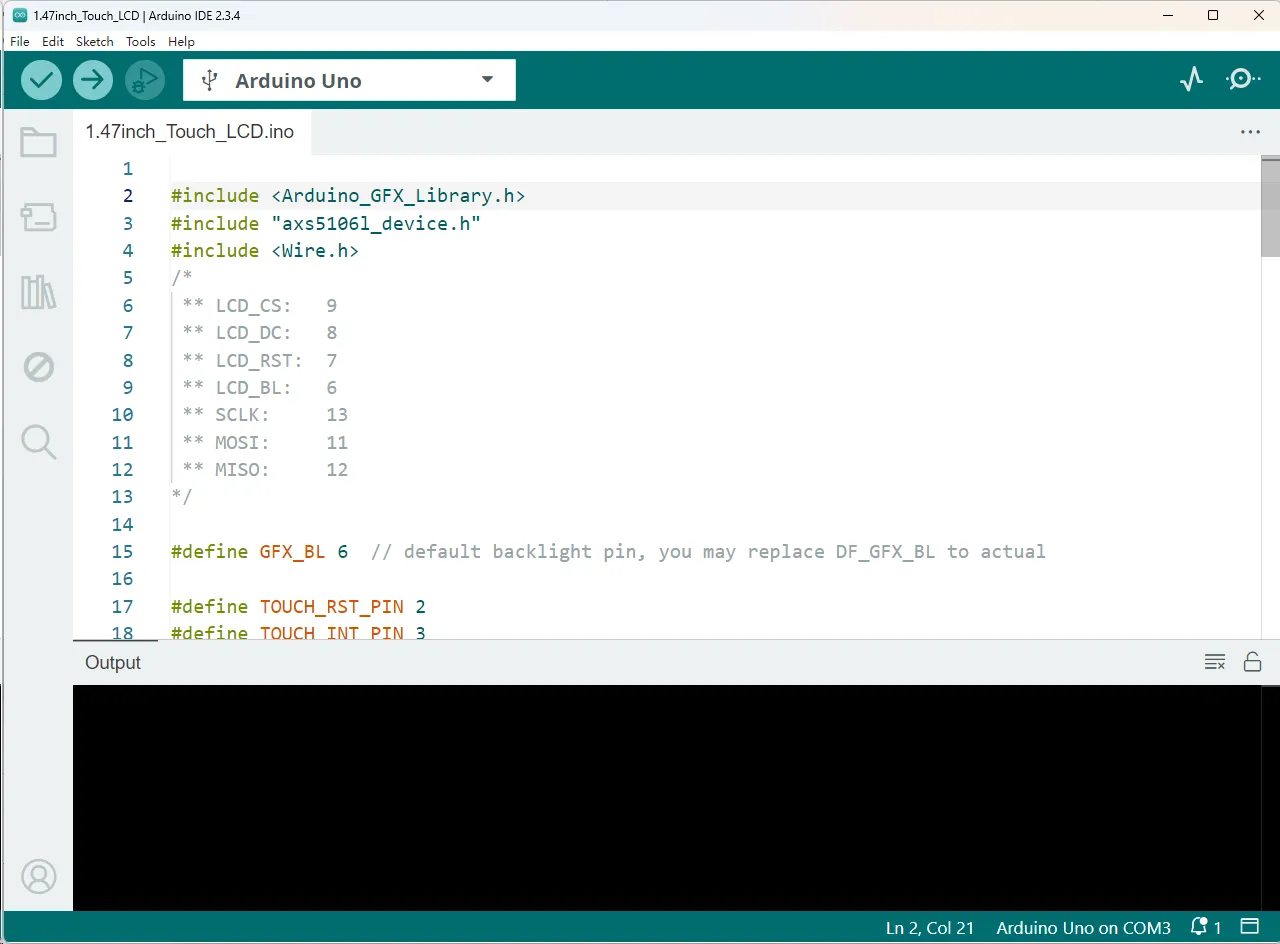

- 进入示例文件 1.47inch_Touch_LCD_Demo_Arduino/1.47inch_Touch_LCD.ino 中，双击 1.47inch_Touch_LCD.ino 打开示例
