搭配 树莓派 Pico 使用
硬件连接
- 13PIN 杜邦线接口
| LCD引脚 | Raspberry Pi Pico |
|---|---|
| VCC | 3.3V |
| GND | GND |
| MISO | GP12/NC |
| MOSI | GP11 |
| SCLK | GP10 |
| LCD_CS | GP9 |
| LCD_DC | GP14 |
| LCD_RST | GP13 |
| LCD_BL | GP15 |
| TP_SDA | GP6 |
| TP_SCL | GP7 |
| TP_INT | GP8 |
| TP_RST | GP5 |
环境搭建
- Pico的环境搭建请访问Pico快速上手
Python 环境示例程序
-
下载示例程序
-
解压示例文件，打开 Thonny
-

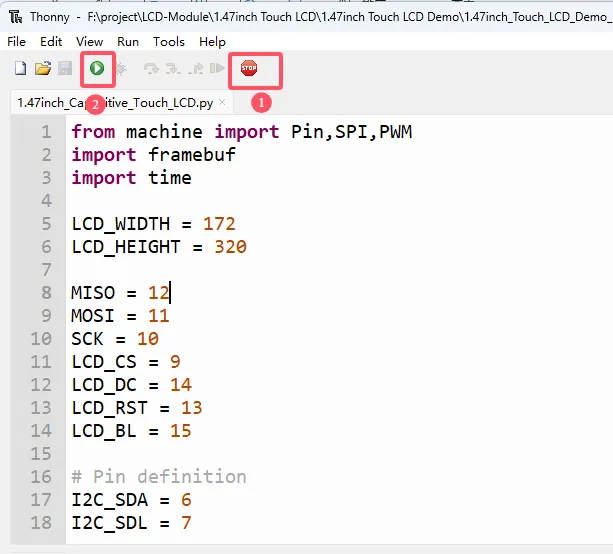

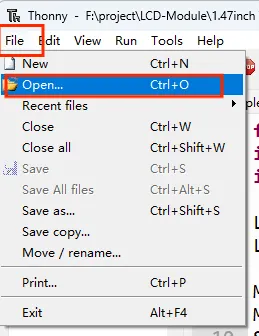

打开示例文件，路径为：1.47inch_Touch_LCD_Demo_Pico/Python/1.47inch_Touch_LCD.py
- 运行程序即可在屏幕上实现画板功能

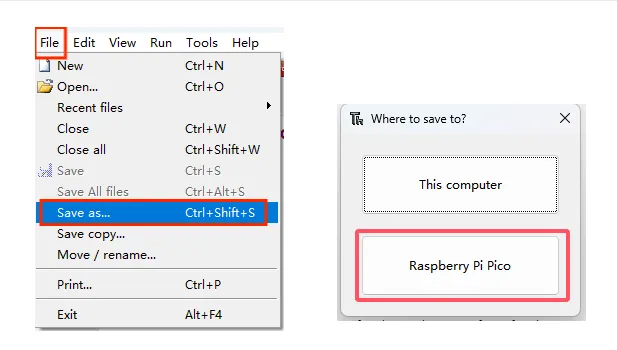

- 若需上电自动运行程序，请将文件名修改为 main.py
