搭配 树莓派 使用

硬件连接​

  • 13PIN 杜邦线接口
LCD引脚树莓派(BCM)
VCC3.3V
GNDGND
MISO9/NC
MOSI10
SCLK11
LCD_CS8
LCD_DC25
LCD_RST27
LCD_BL18
TP_SDA2
TP_SCL3
TP_INT4
TP_RST17

开启SPI与I2C接口​

  • 打开树莓派终端，输入以下指令进入配置界面：

    sudo raspi-config

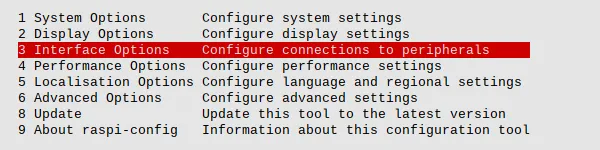

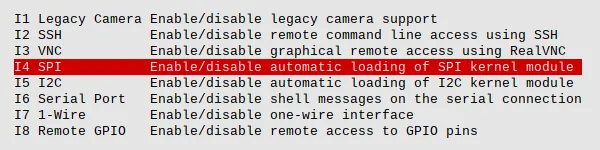

  • 选择Interfacing Options -> SPI -> Yes 开启SPI接口

1

1

1

  • 继续进入配置界面：

    sudo raspi-config

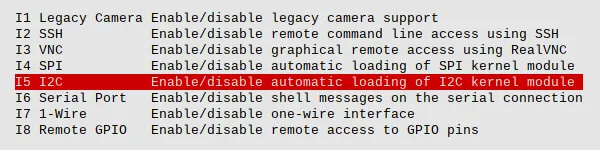

  • 选择Interfacing Options -> I2C -> Yes 开启I2C接口

1

1

1

  • 重启树莓派

    sudo reboot

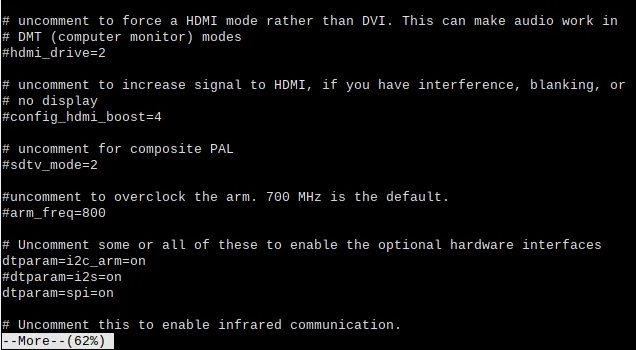

  • 检查 /boot/config.txt，可以看到'dtparam=i2c_arm=on' 和 'dtparam=spi=on' 已被写入

    more  /boot/config.txt

2

  • 为了确保 SPI 没有被占用，建议其他的驱动覆盖暂时先关闭。可以使用 ls /dev/spi* 来检查 SPI 占用情况，终端输出 /dev/spidev0.0 和 /dev/spidev0.1 表示 SPI 情况正常

    ls /dev/spi*

1

Python 环境​

安装库文件​

  • 安装库

    sudo apt-get update
    sudo apt-get install python3-pip
    sudo apt-get install python3-pil
    sudo apt-get install python3-numpy
    sudo apt-get install python3-spidev

示例操作​

  • 下载示例程序

    cd
    wget https://files.waveshare.net/wiki/1.47inch%20Touch%20LCD/1.47inch_Touch_LCD_Demo_Pi.zip

  • （可选，使用过解压指令可跳过这一步）安装解压环境

    sudo apt-get install unzip

  • 进入文件位置，执行解压指令

    unzip 1.47inch_Touch_LCD_Demo_Pi.zip -d ./1.47inch_Touch_LCD

  • 进入 Python 文件夹中

    cd 1.47inch_Touch_LCD/Python

  • 运行示例程序即可在屏幕上显示3张图片，显示完即进入画板功能

    sudo python 1.47inch_Touch_LCD.py

C 环境​

安装库文件​

  • 安装库

    git clone https://github.com/WiringPi/WiringPi
    cd WiringPi
    ./build
    gpio -v

  • 运行gpio -v会出现版本，如果没有出现说明安装出错

  • 下载示例文件

  • 进入文件目录，运行程序

示例操作​

  • 下载示例程序

    cd
    wget https://files.waveshare.net/wiki/1.47inch%20Touch%20LCD/1.47inch_Touch_LCD_Demo_Pi.zip

  • （可选，使用过解压指令可跳过这一步）安装解压环境

    sudo apt-get install unzip

  • 进入文件位置，执行解压指令

    unzip 1.47inch_Touch_LCD_Demo_Pi.zip -d ./1.47inch_Touch_LCD

  • 进入 C 文件夹中

    cd 1.47inch_Touch_LCD/C

  • 清除编译文件，重新编译

    sudo make clean
    sudo make -j

  • 编译成功，运行示例即可在屏幕上进行RGB刷屏，显示完即进入画板功能

    sudo ./main
