1.51inch Transparent OLED 产品说明
提供树莓派、STM32、arduino例程
| SKU | 产品 |
|---|---|
| 待补 | 1.51inch Transparent OLED |
产品参数
- 工作电压： 5V/3.3V
- 通信接口： SPI/I2C
- 控制芯片： SSD1309
- 分辨率： 128 × 64
- 显示尺寸： 35.05 × 15.32(mm)
- 像素大小： 0.254 × 0.254(mm)
- 主板尺寸： 41 × 22.5(mm)
- 显示颜色： 浅蓝色
功能引脚
| 功能引脚 | 描述 |
|---|---|
| VCC | 电源正(5V/3.3V电源输入) |
| GND | 电源地 |
| DIN | 数据输入 |
| CLK | 时钟信号输入 |
| CS | 片选，低电平有效 |
| DC | 数据/命令，低电平表示命令，高电平表示数据 |
| RST | 复位，低电平有效 |
硬件配置

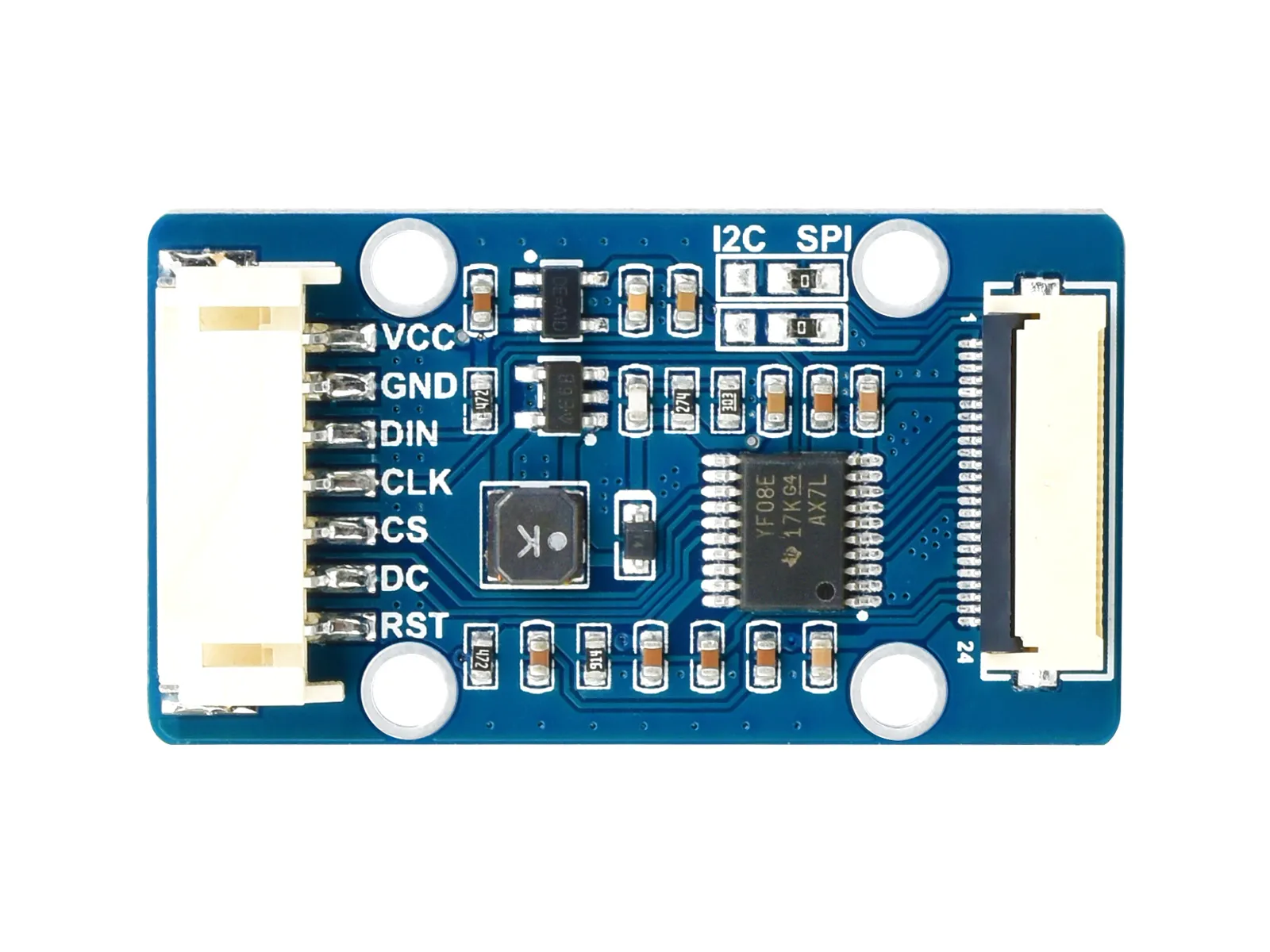

OLED模块提供两种驱动接口：分别为4-wire SPI 和I2C接口，模块背面有两个可选择焊接的电阻， 通过电阻的选择来选择相应的通信方式， 如图：
模块出厂默认使用4线SPI通信模式， 即电阻默认接在SPI位置 具体硬件配置，如下：
- 使用4线SPI：
即出厂程序设置：两个0R电阻连接SPI位置；
- 使用I2C：
两个0R电阻连接I2C位置；
PS：程序默认SPI模式，需要切换模式请修改 DEV_Config.h 详见程序说明-底层硬件接口-接口选择
OLED及其控制器
本款OLED使用的内置控制器为SSD1309，它有128 × 64 bits SRAM，支持最大128 × 64像素屏幕，支持SPI/I2C/ 6800并口/8080并口，256级亮度设置，本屏幕为128 × 64 像素，所以内部SRAM没有完全使用。
本模块采用四线SPI和IIC两种接口，兼容性好，传输速度高。
通信协议
SPI协议
- 4线串行接口由串行时钟:SCLK、串行数据:SDIN、D/ c#、CS#组成。4线SPI模式下，D0为SCLK, D1为SDIN。对于未使用的数据引脚，D2应保持打开状态。从D3到D7的引脚，“E”和“R/W# (WR#)#”可以连接到外部接地。

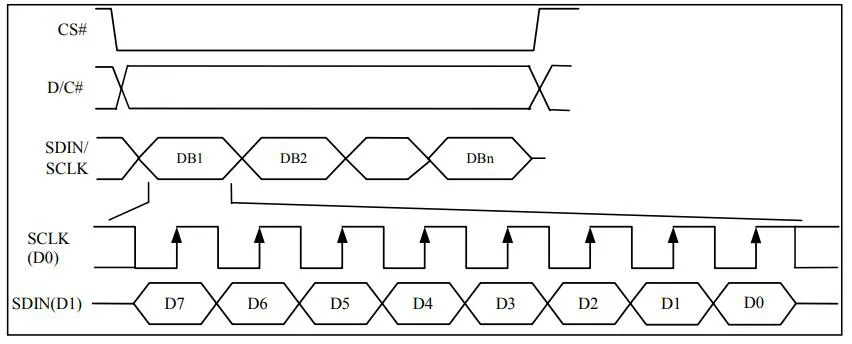

- SDIN在SCLK的每个上升沿上按D7, D6，…的顺序被移位到一个8位移位寄存器中。D0。D/ c#在每8个时钟上采样，移位寄存器中的数据字节写入图形显示数据在同一时钟内的RAM (GDDRAM)或命令寄存器。
