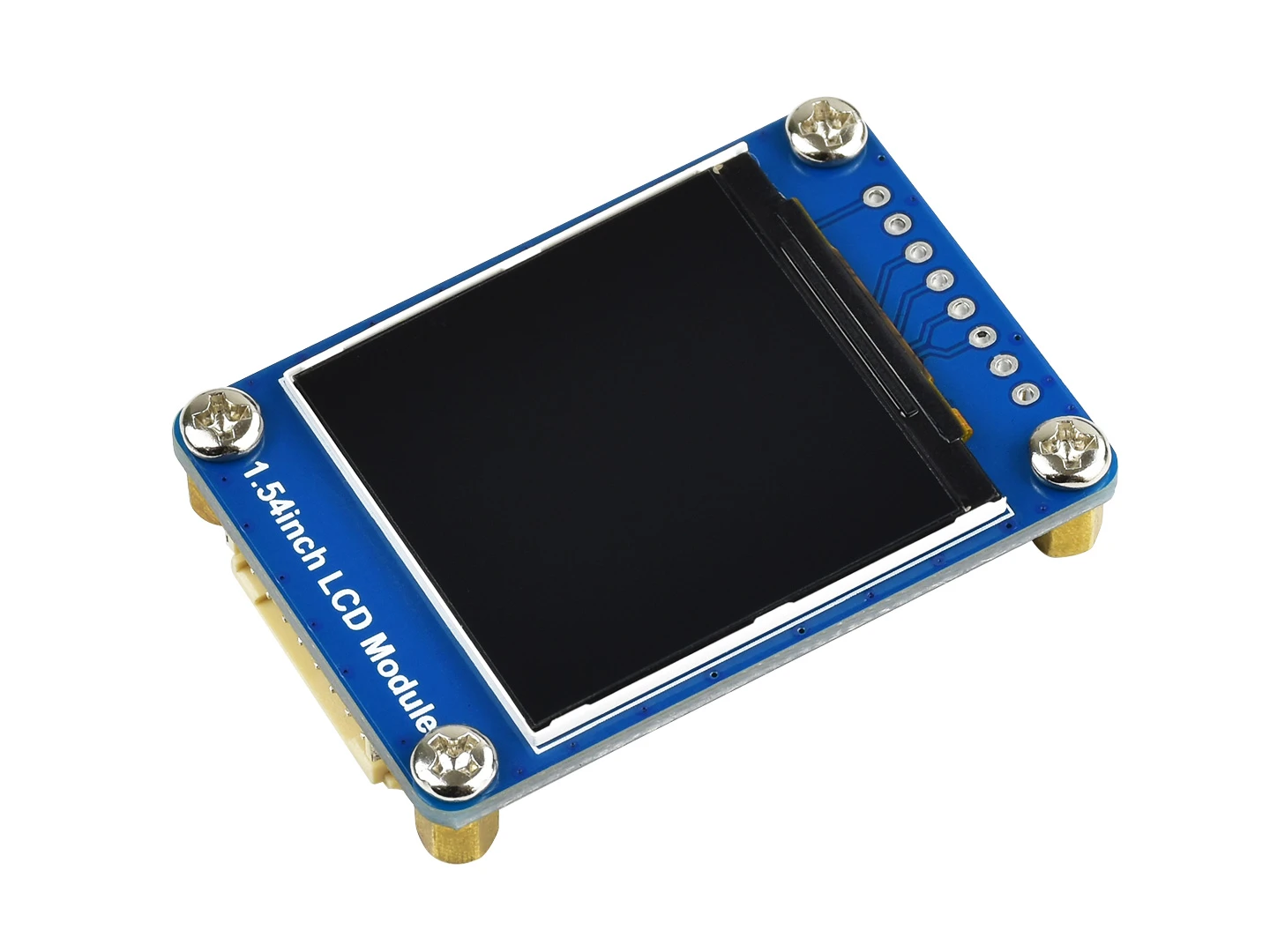

1.54inch LCD Module

1.54inch LCD Module是一款 1.54 英寸 IPS 彩屏模块，分辨率为 240 × 240，采用 ST7789 驱动芯片，通过四线 SPI 接口通信。模块支持 3.3 V/5 V 电源输入，提供 Raspberry Pi、STM32、Arduino 三平台示例程序，适用于嵌入式显示、传感器数据可视化等应用场景。

SKU	产品
18079	1.54inch LCD Module

产品参数

参数	规格
工作电压	3.3 V / 5 V
分辨率	240 × 240 pixels
显示芯片	ST7789
通信接口	4-wire SPI
显示面板	IPS
显示尺寸	27.72 × 27.72 (mm)
像素大小	0.1155 × 0.1155 (mm)
产品尺寸	50 × 35 (mm)

接口说明

功能引脚	功能说明
VCC	电源正 (3.3 V / 5 V 电源输入)
GND	电源地
DIN	SPI 通信 MOSI 引脚
CLK	SPI 通信 SCLK 引脚
CS	片选引脚，低电平有效
DC	数据/命令引脚，低电平表示命令，高电平表示数据
RST	复位引脚，低电平有效
BL	背光控制引脚

硬件连接参考

树莓派连接：

LCD	BCM2835	Board
VCC	5 V	5 V
GND	GND	GND
DIN	MOSI	19
CLK	SCLK	23
CS	CE0	24
DC	25	22
RST	27	13
BL	18	12

STM32 连接（以 STM32F103RBT6 为例）：

LCD	STM32
VCC	3.3 V
GND	GND
DIN	PA7
CLK	PA5
CS	PB6
DC	PA8
RST	PA9
BL	PC7

Arduino UNO 连接：

LCD	UNO
VCC	5 V
GND	GND
DIN	D11
CLK	D13
CS	D10
DC	D7
RST	D8
BL	D9

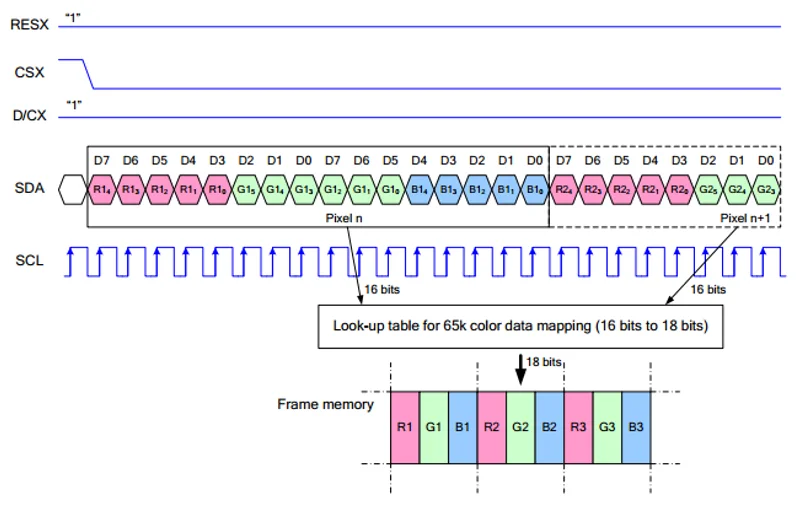

通信协议

该 LCD 使用四线 SPI 通信接口，相比并行接口可节省 GPIO 资源。SPI 通信通过时钟相位（CPHA）和时钟极性（CPOL）的组合控制数据传输时序，本模块使用 SPI Mode 0：CPOL = 0（空闲低电平），CPHA = 0（第一个边沿采样），高位在前，低位在后。
