搭配 ESP32 使用

提供基于ESP32的例程

硬件连接​

我们提供的例程是基于ESP32-S3的，提供的连接方式也是对应的ESP32-S3的引脚，如果需要移植程序，请按实际引脚连接

ESP32连接引脚对应关系

OLEDESP32
VCC3.3V/5V
GNDGND
DINSPI:IO11 / I2C:IO17
CLKSPI:IO12 / I2C:IO16
CSIO10
DCIO46
RSTIO3

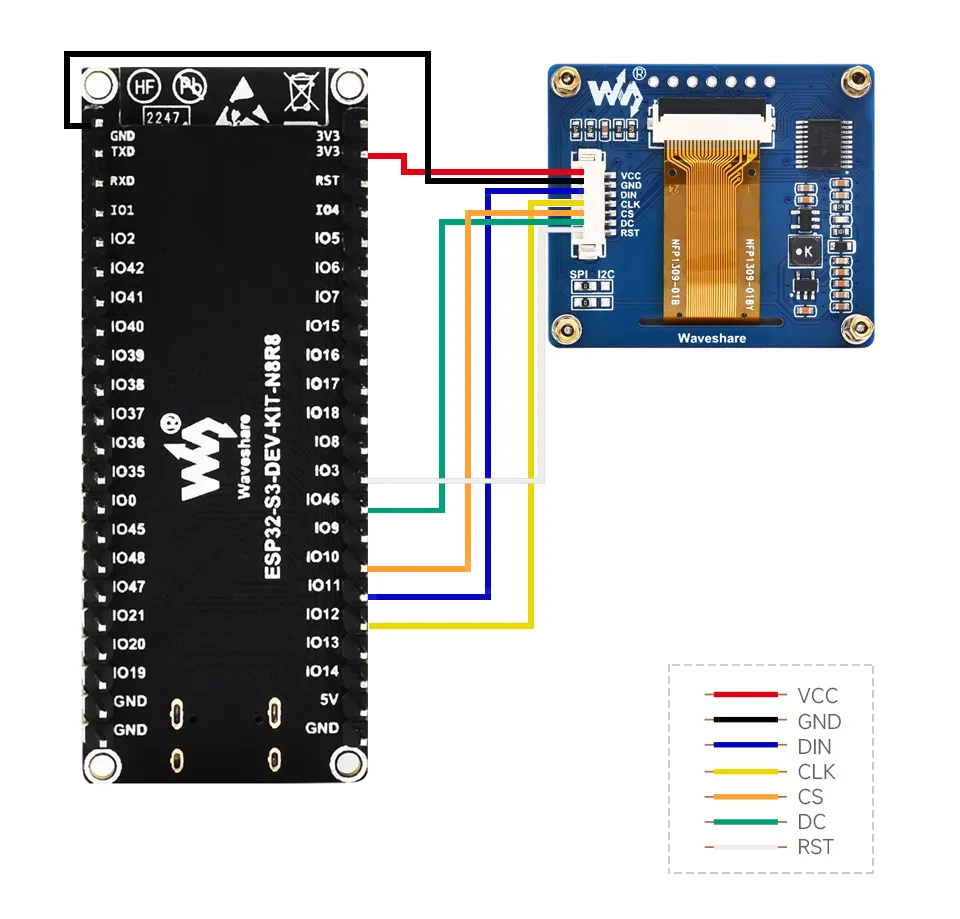

四线SPI接线图:

1

IDE安装​

arduino IDE 安装教程

运行程序​

  • 下载程序，打开ESP32程序文件目录，即可看到1in54型号OLED的Arduino程序
  • 根据你购买的尺寸和类型选择打开的文件夹，然后双击 OLED_1in54.ino 打开Arduino的工程。

OLED Arduino code2

程序说明​

底层硬件接口​

我们进行了底层的封装，由于硬件平台不一样，内部的实现是不一样的，如果需要了解内部实现可以去对应的目录中查看 在DEV_Config.c(.h)可以看到很多定义

  • 接口选择：

    #define USE_SPI_4W  1
    #define USE_IIC     0
    注意：切换SPI/I2C直接修改这里

  • 数据类型：

    #define UBYTE   uint8_t
    #define UWORD   uint16_t
    #define UDOUBLE uint32_t

  • 模块初始化与退出的处理：

    UBYTE	System_Init(void);
    void    System_Exit(void);
    注意：
    1.这里是处理使用液晶屏前与使用完之后一些GPIO的处理；
    2.System_Exit函数使用后，会关闭OLED显示屏；

  • GPIO读写：

    void 	DEV_Digital_Write(UWORD Pin, UBYTE Value);
    UBYTE 	DEV_Digital_Read(UWORD Pin);

  • SPI写数据

    UBYTE SPI4W_Write_Byte(uint8_t value);

  • IIC写数据：

    void I2C_Write_Byte(uint8_t value, uint8_t Cmd);

上层应用​

对于屏幕而言，如果需要进行画图、显示中英文字符、显示图片等怎么办，这些都是上层应用做的。这有很多小伙伴有问到一些图形的处理，我们这里提供了一些基本的功能 在如下的目录中可以找到GUI和其自带的字库，在目录：ESP32\OLED_xxx\GUI_Paint.c(.h)

OLED Arduino code3

  • 新建图像属性:新建一个图像属性，这个属性包括图像缓存的名称、宽度、高度、翻转角度、颜色

    void Paint_NewImage(UWORD Width, UWORD Height, UWORD Rotate, UWORD Color);
    参数：
     	Width ：图像缓存的宽度；
     	Height：图像缓存的高度；
     	Rotate：图像的翻转的角度；
     	Color ：图像的初始颜色；

  • 设置清屏函数，通常直接调用OLED的clear函数；

    void Paint_SetClearFuntion(void (*Clear)(UWORD));
    参数：
     	Clear : 指向清屏函数的指针，用于快速将屏幕清空变成某颜色；

  • 设置画像素点函数；

    void Paint_SetDisplayFuntion(void (*Display)(UWORD,UWORD,UWORD));
    参数：
     	Display: 指向画像素点函数的指针，用于向OLED内部RAM指定位置写入数据；

  • 选择图像缓存:选择图像缓存，选择的目的是你可以创建多个图像属性，图像缓存可以存在多个，你可以选择你所创建的每一张图像

    void Paint_SelectImage(UBYTE *image)
    参数：
     	image: 图像缓存的名称，实际上是一个指向图像缓存首地址的指针；

  • 图像旋转:设置选择好的图像的旋转角度，最好使用在Paint_SelectImage()后，可以选择旋转0、90、180、270

    void Paint_SetRotate(UWORD Rotate)
    参数：
     	Rotate: 图像选择角度，可以选择ROTATE_0、ROTATE_90、ROTATE_180、ROTATE_270分别对应0、90、180、270度

  • 图像镜像翻转:设置选择好的图像的镜像翻转，可以选择不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像。

    void Paint_SetMirroring(UBYTE mirror)
    参数：
     	mirror: 图像的镜像方式，可以选择MIRROR_NONE、MIRROR_HORIZONTAL、MIRROR_VERTICAL、MIRROR_ORIGIN分别对应不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像

  • 设置点在缓存中显示位置和颜色：这里是GUI最核心的一个函数、处理点在缓存中显示位置和颜色；

    void Paint_SetPixel(UWORD Xpoint, UWORD Ypoint, UWORD Color)
    参数：
     	Xpoint: 点在图像缓存中X位置
     	Ypoint: 点在图像缓存中Y位置
     	Color : 点显示的颜色

  • 图像缓存填充颜色:把图像缓存填充为某颜色，一般作为屏幕刷白的作用

    void Paint_Clear(UWORD Color)
    参数：
     	Color: 填充的颜色

  • 图像缓存部分窗口填充颜色：把图像缓存的某部分窗口填充为某颜色，一般作为窗口刷白的作用，常用于时间的显示，刷白上一秒

    void Paint_ClearWindows(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color)
    参数：
     	Xstart: 窗口的X起点坐标
     	Ystart: 窗口的Y起点坐标
     	Xend: 窗口的X终点坐标
     	Yend: 窗口的Y终点坐标
     	Color: 填充的颜色

  • 画点:在图像缓存中，在（Xpoint, Ypoint）上画点，可以选择颜色，点的大小，点的风格

    void Paint_DrawPoint(UWORD Xpoint, UWORD Ypoint, UWORD Color, DOT_PIXEL Dot_Pixel, DOT_STYLE Dot_Style)
    参数：
     	Xpoint: 点的X坐标
     	Ypoint: 点的Y坐标
     	Color: 填充的颜色
     	Dot_Pixel: 点的大小，提供默认的8种大小点
     	 	 typedef enum {
     	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
     	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
     	 	 	 DOT_PIXEL_3X3  , 	 	// 3 X 3
     	 	 	 DOT_PIXEL_4X4  , 	 	// 4 X 4
     	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
     	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
     	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
     	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
     	 	} DOT_PIXEL;
     	Dot_Style: 点的风格,大小扩充方式是以点为中心扩大还是以点为左下角往右上扩大
     	 	typedef enum {
     	 	   DOT_FILL_AROUND  = 1,
     	 	   DOT_FILL_RIGHTUP,
     	 	} DOT_STYLE;

  • 画线：在图像缓存中，从 (Xstart, Ystart) 到 (Xend, Yend) 画线，可以选择颜色，线的宽度，线的风格

    void Paint_DrawLine(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, LINE_STYLE Line_Style , LINE_STYLE Line_Style)
    参数：
     	Xstart: 线的X起点坐标
     	Ystart: 线的Y起点坐标
     	Xend: 线的X终点坐标
     	Yend: 线的Y终点坐标
     	Color: 填充的颜色
     	Line_width: 线的宽度，提供默认的8种宽度
     	 	typedef enum {
     	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
     	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
     	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
     	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
     	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
     	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
     	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
     	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
     	 	} DOT_PIXEL;
     	 Line_Style: 线的风格,选择线是以直线连接还是以虚线的方式连接
     	 	typedef enum {
     	 	 	 LINE_STYLE_SOLID = 0,
     	 	 	 LINE_STYLE_DOTTED,
     	 	} LINE_STYLE;

  • 画矩形:在图像缓存中，从 (Xstart, Ystart) 到 (Xend, Yend) 画一个矩形，可以选择颜色，线的宽度，是否填充矩形内部

    void Paint_DrawRectangle(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
    参数：
     	Xstart: 矩形的X起点坐标
     	Ystart: 矩形的Y起点坐标
     	Xend: 矩形的X终点坐标
     	Yend: 矩形的Y终点坐标
     	Color: 填充的颜色
     	Line_width: 矩形四边的宽度，提供默认的8种宽度
     	 	typedef enum {
     	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
     	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
     	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
     	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
     	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
     	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
     	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
     	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
     	 	} DOT_PIXEL;
     	Draw_Fill: 填充,是否填充矩形的内部
     	 	typedef enum {
     	 	 	 DRAW_FILL_EMPTY = 0,
     	 	 	 DRAW_FILL_FULL,
     	 	} DRAW_FILL;

  • 画圆:在图像缓存中，以 (X_Center Y_Center) 为圆心，画一个半径为Radius的圆，可以选择颜色，线的宽度，是否填充圆内部

    void Paint_DrawCircle(UWORD X_Center, UWORD Y_Center, UWORD Radius, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
    参数：
     	X_Center: 圆心的X坐标
     	Y_Center: 圆心的Y坐标
     	Radius:   圆的半径
     	Color:    填充的颜色
     	Line_width: 圆弧的宽度，提供默认的8种宽度
     	 	typedef enum {
     	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
     	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
     	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
     	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
     	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
     	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
     	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
     	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
     	 	} DOT_PIXEL;
     	Draw_Fill: 填充,是否填充圆的内部
     	 	typedef enum {
     	 	 	 DRAW_FILL_EMPTY = 0,
     	 	 	 DRAW_FILL_FULL,
     	 	} DRAW_FILL;

  • 写Ascii字符:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一个Ascii字符，可以选择Ascii码可视字符字库、字体前景色、字体背景色

    void Paint_DrawChar(UWORD Xstart, UWORD Ystart, const char Ascii_Char, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
    参数：
     	Xstart： 字符的左顶点X坐标
     	Ystart： 字体的左顶点Y坐标
     	Ascii_Char：Ascii字符
     	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
     	 	font8：5*8的字体
     	 	font12：7*12的字体
     	 	font16：11*16的字体
     	 	font20：14*20的字体
     	 	font24：17*24的字体
     	Color_Foreground： 字体颜色
     	Color_Background： 背景颜色

  • 写英文字符串:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串英文字符，可以选择Ascii码可视字符字库、字体前景色、字体背景色

    void Paint_DrawString_EN(UWORD Xstart, UWORD Ystart, const char * pString, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
    参数：
     	Xstart： 字符的左顶点X坐标
     	Ystart： 字体的左顶点Y坐标
     	pString：字符串，字符串是一个指针
     	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
     	 	font8：5*8的字体
     	 	font12：7*12的字体
     	 	font16：11*16的字体
     	 	font20：14*20的字体
     	 	font24：17*24的字体
     	Color_Foreground： 字体颜色
     	Color_Background： 背景颜色

  • 写中文字符串：在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串中文字符，可以选择GB2312编码字符字库、字体前景色、字体背景色；

    void Paint_DrawString_CN(UWORD Xstart, UWORD Ystart, const char * pString, cFONT* font, UWORD Color_Foreground, UWORD Color_Background)
    参数：
     	Xstart: 字符的左顶点X坐标
     	Ystart: 字体的左顶点Y坐标
     	pString:字符串，字符串是一个指针
     	Font: GB2312编码字符字库，在Fonts文件夹中提供了以下字体：
     	 	font12CN：ascii字符字体11*21，中文字体16*21
     	 	font24CN：ascii字符字体24*41，中文字体32*41
     	Color_Foreground: 字体颜色
     	Color_Background: 背景颜色

  • 写数字:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串数字，可以选择Ascii码可视字符字库、字体前景色、字体背景色

    void Paint_DrawNum(UWORD Xpoint, UWORD Ypoint, double Nummber, sFONT* Font, UWORD Digit, UWORD Color_Foreground, UWORD Color_Background)
    参数：
     	Xpoint： 字符的左顶点X坐标
     	Ypoint： 字体的左顶点Y坐标
     	Nummber：显示的数字，可以是小数
            Digit：小数位数，不足补零
     	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
     	 	font8：5*8的字体
     	 	font12：7*12的字体
     	 	font16：11*16的字体
     	 	font20：14*20的字体
     	 	font24：17*24的字体
     	Color_Foreground： 字体颜色
     	Color_Background： 背景颜色

  • 显示时间:在图像缓存中，在 (Xstart Ystart) 为左顶点，显示一段时间，可以选择Ascii码可视字符字库、字体前景色、字体背景色；

    void Paint_DrawTime(UWORD Xstart, UWORD Ystart, PAINT_TIME *pTime, sFONT* Font, UWORD Color_Background, UWORD Color_Foreground)
    参数：
     	Xstart： 字符的左顶点X坐标
     	Ystart： 字体的左顶点Y坐标
     	pTime：显示的时间，这里定义好了一个时间的结构体，只要把时分秒各位数传给参数；
     	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
     	 	font8：5*8的字体
     	 	font12：7*12的字体
     	 	font16：11*16的字体
     	 	font20：14*20的字体
     	 	font24：17*24的字体
     	Color_Foreground： 字体颜色
     	Color_Background： 背景颜色
