ES8266
硬件连接
ES8266连接引脚对应关系
| e-Paper | ESP8266 |
|---|---|
| VCC | 3.3V |
| GND | GND |
| DIN | GPIO13(D7) |
| CLK | GPIO14(D5) |
| CS | GPIO15(D8) |
| DC | GPIO4(D2) |
| RST | GPIO2(D4) |
| BUSY | GPIO5(D1) |
运行程序
- 在资料界面下载程序，然后解压进入 1in54_e-Paper_G 目录可以看到下面的内容
- 打开测试程序：1in54_e-Paper_G\ESP8266\ESP8266.ino ； 选择对应的版本

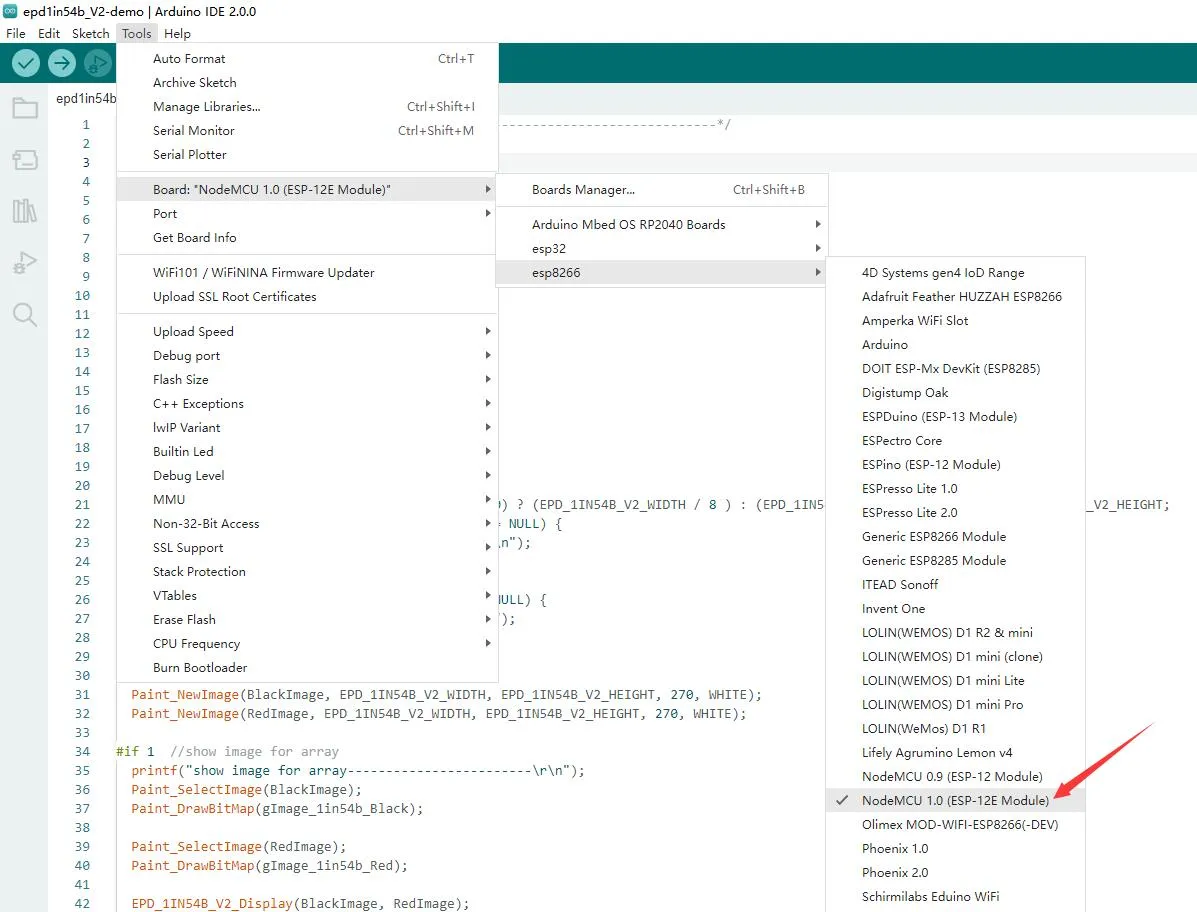

- 在 Arduino IED 中的工具栏（Tools）选择对应的开发板（Board）和端口（Port）
- 最后点击上传即可，上传成功如下（Arduino 2.2.1）
