搭配 ESP32 使用
程序烧录
-
搭建完成后，下载示例,将.\1.69inch_Touch_LCD_ESP32S3\libraries中的文件全部复制到Arduino IDE的项目文件位置，具体操作如下图：
-

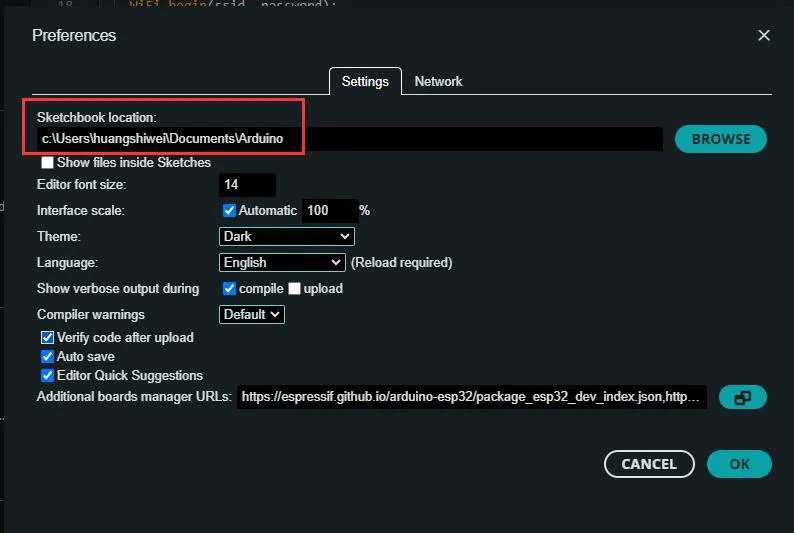

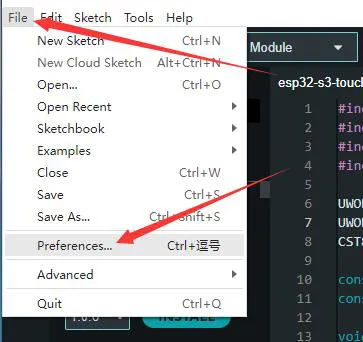

查看Arduino IDE的项目文件位置
-
-
-

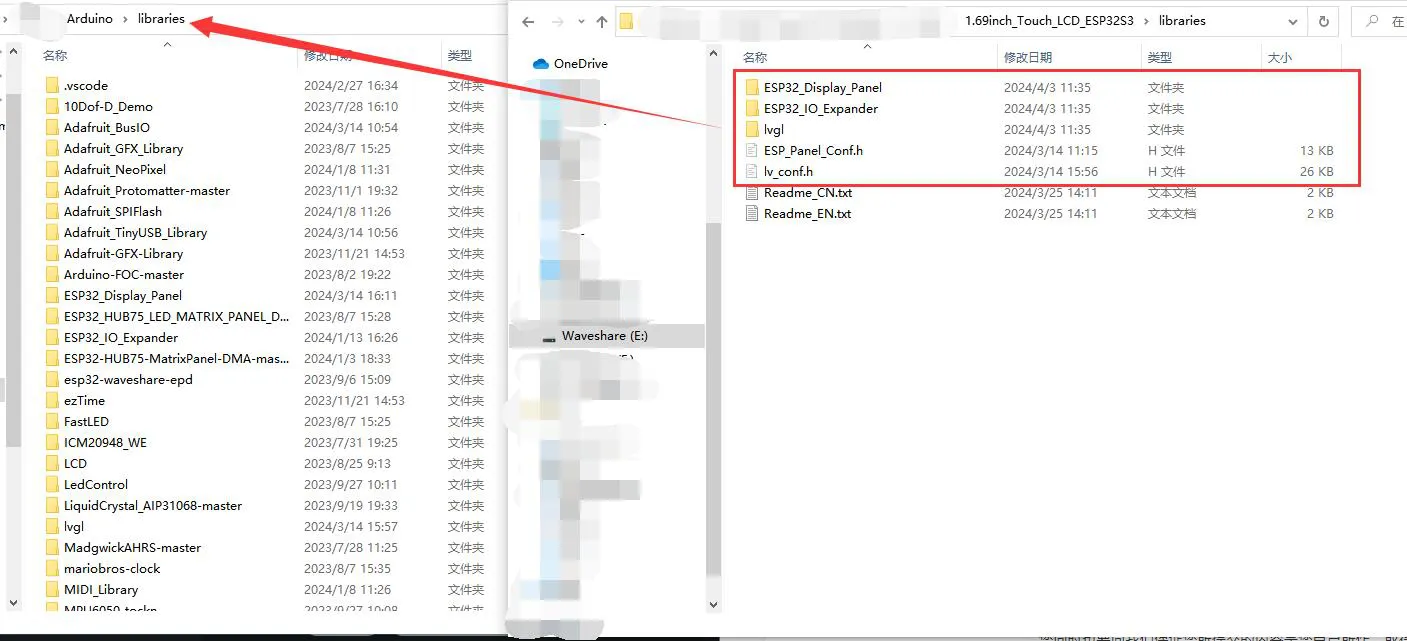

将路径复制下来，用资源管理器打开，将示例中的libraries文件夹中的全部文件复制到该路径下的libraries中，如下图所示：

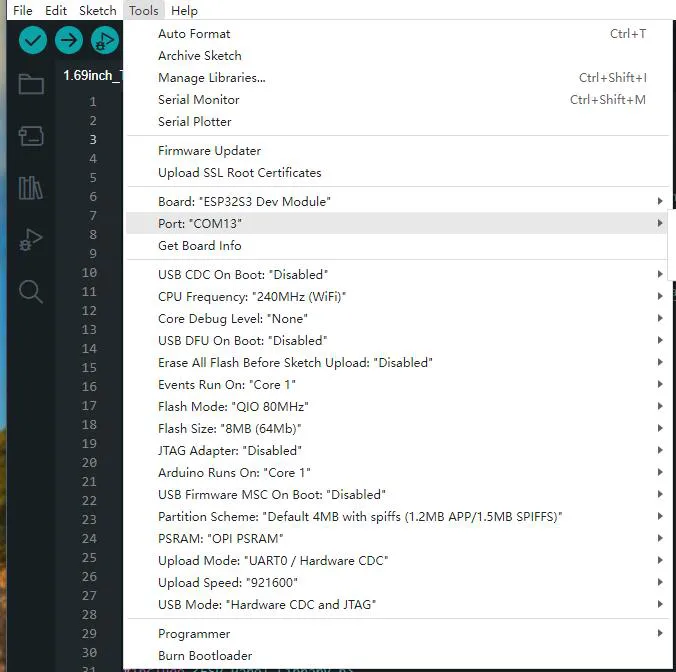

- 完成上面操作后，打开1.69inch_Touch_LCD_ESP32S3文件夹中的ino文件，相关配置如下（这里使用的是ESP32-S3-DEV-KIT-N8R8）：
- 配置完成后，点击
，编译上传即可
硬件连接
| 模块引脚 | ESP32S3 |
|---|---|
| VCC | 3.3V |
| GND | GND |
| LCD_DIN | 11 |
| LCD_CLK | 10 |
| LCD_CS | 9 |
| LCD_DC | 8 |
| LCD_RST | 14 |
| LCD_BL | 2 |
| TP_SDA | 6 |
| TP_SCL | 7 |
| TP_RST | 16 |
| TP_IRQ | 17 |
