搭配树莓派 Pico 使用

硬件连接

模块引脚	树莓派Pico
VCC	3.3V
GND	GND
LCD_DIN	GP11
LCD_CLK	GP10
LCD_CS	GP9
LCD_DC	GP14
LCD_RST	GP8
LCD_BL	GP15
TP_SDA	GP6
TP_SCL	GP7
TP_RST	GP16
TP_IRQ	GP17

C/C++ 开发环境安装

使用例程与教程之前，需要搭建开发环境，并且学会工程的基础使用方法
- Windows环境搭建教程
- 树莓派环境搭建教程

MicroPython 开发环境安装

下载Thonny IDE并按照步骤安装
- Thonny IDE下载链接（Windows版本）
- Thonny 官网
安装完成之后，第一次要配置语言和主板环境，由于我们是为了使用Pico，所以注意主板环境选择Raspberry Pi 选项。
配置Micrpython环境及选择Pico端口。
- 先将Raspberry Pi Pico 接入电脑，左键点击Thonny右下角的配置环境选项--》选择configture interpreter
- 在弹出的窗口栏中选择MicroPython(Raspberry Pi Pico),同时选择对应的端口。

Raspberry-Pi-Pico-Basic-Kit-M-2

Raspberry-Pi-Pico-Basic-Kit-M-3

点击ok后返回到Thonny主界面，下载固件库到Pico里面，然后点击停止按钮，在Shell窗口中即可显示当前使用到的环境。
Pico在windows下载固件库方法: 按住BOOT键后连接电脑后，松开BOOT键，电脑会出现一个可移动磁盘，将固件库复制进去即可。

树莓派环境下

打开树莓派终端，执行：

sudo apt-get install p7zip-full
cd ~
sudo wget https://www.waveshare.net/w/upload/2/22/1.69inch_Touch_LCD_Pico.zip
unzip 1.69inch_Touch_LCD_Pico.zip
cd ~/1.69inch_Touch_LCD_Pico
cd c/build/

例程使用

C部分

以下教程为在树莓派 上操作，但由于cmake的多平台、可移植的特点，在PC上也是能成功编译，但操作略有不同，需要您自行判断。

进行编译，请确保在c目录：

cd ~/1.69inch_Touch_LCD_Pico/c/

创建并进入build目录,并添加SDK: 其中 ../../pico-sdk 是你的SDK的目录。我们示例程序中是有build的，直接进入即可

cd build
export PICO_SDK_PATH=../../pico-sdk
(注意：务必写对你自己的SDK所在路径)

执行cmake自动生成Makefile文件

cmake ..

执行make生成可执行文件，第一次编译时间比较久

make -j9

编译完成，会生成uf2文件。按住Pico板上的按键，将pico通过Micro USB线接到树莓派的USB接口，然后松开按键。接入之后，树莓派会自动识别到一个可移动盘（RPI-RP2），将build文件夹下的main.uf2 文件复制到识别的可移动盘（RPI-RP2）中即可。

cp main.uf2 /media/pi/RPI-RP2/

python

1.树莓派上将~/1.69inch_Touch_LCD_Pico/python/RPI_PICO-20240222-v1.22.2.uf2 文件拷入pico中。
2.在树莓派上打开Thonny IDE （点击树莓logo -> Programming -> Thonny Python IDE ），你可以在Help->About Thonny查看版本信息

以确保你的版本是有Pico支持包的，同样你可以点击Tools -> Options... -> Interpreter选择MicroPython(Raspberry Pi Pico 和ttyACM0端口
如图所示：

Pico-lcd-0

如果你当前的Thonny版本没有pico支持包，输入以下指令来更新Thonny IDE

sudo apt upgrade thonny

3.点击File->Open...->~/1.69inch Touch LCD Pico/python/1.69inch_Touch_LCD.py，运行脚本即可

Windows环境下

点击下载程序，解压后进入1.69inch_Touch_LCD_Pico的文件夹中。

C部分

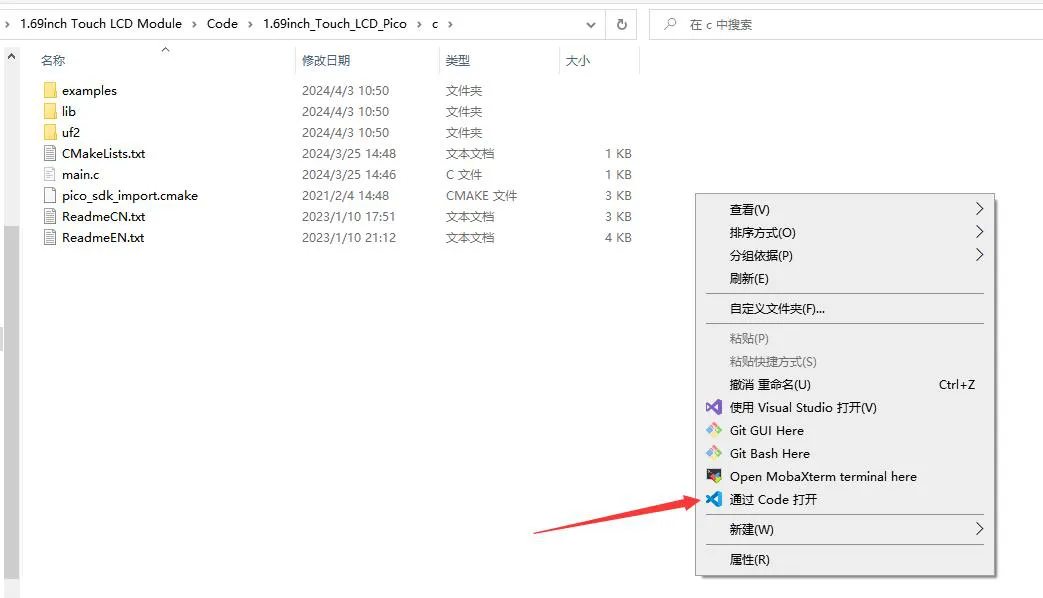

进入1.69inch_Touch_LCD_Pico\c后，使用vs code打开工程

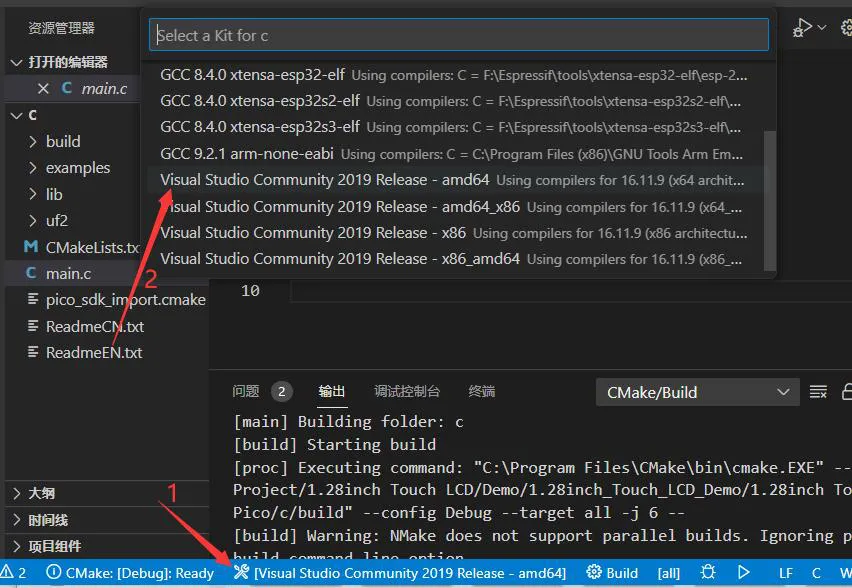

选择编译器

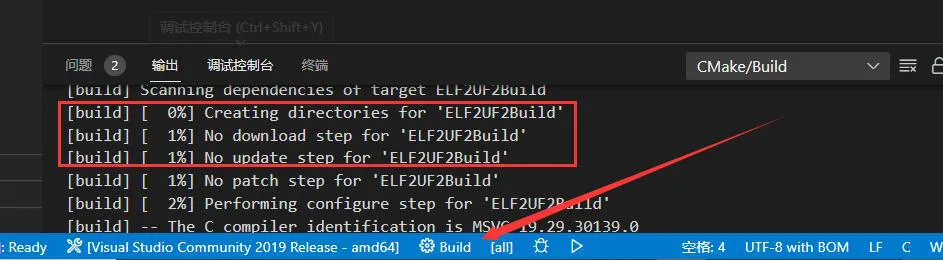

开始编译

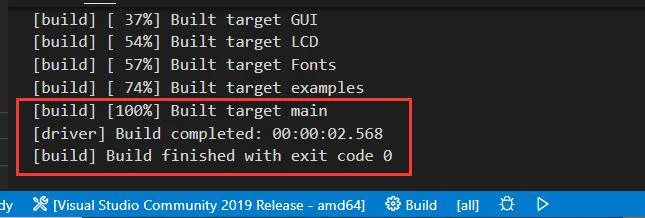

编译完成

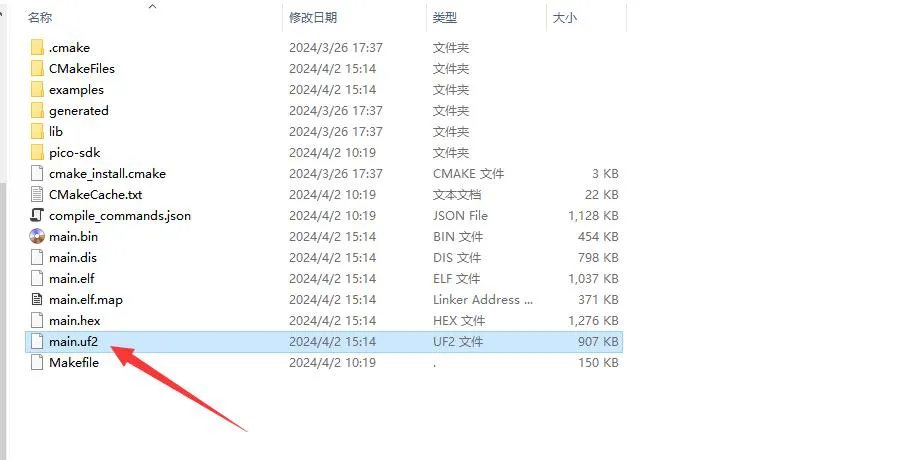

将build中的main.uf2文件拷贝带Pico中，就会自动运行程序了。

python

1.按住Pico板上的BOOTSET按键，将pico通过Micro USB线接到电脑的USB接口，待电脑识别出一个可移动硬盘（RPI-RP2）后，松开按键。
2.将python目录中RPI_PICO-20240222-v1.22.2.uf2 文件复制到识别的可移动盘（RPI-RP2）中
3.打开Thonny IDE（注意：要使用最新版本的Thonny，否则是没有Pico的支持包的，当前Windows下的最新版本为v3.3.3）
4.点击工具->设置->解释器，如图所示选择Pico及对应的端口

Pico-lcd-0

5.文件->打开->1.28inch_Touch_LCD.py,点击运行即可，如下图所示：

LCD 1inch47 3

本例程提供了一个简单的程序...

代码简析

C

底层硬件接口

我们进行了底层的封装，由于硬件平台不一样，内部的实现是不一样的，如果需要了解内部实现可以去对应的目录中查看
在DEV_Config.c(.h)可以看到很多定义，在目录：...\c\lib\Config

数据类型：

#define UBYTE   uint8_t
#define UWORD   uint16_t
#define UDOUBLE uint32_t

模块初始化与退出的处理：

void DEV_Module_Init(void);
void DEV_Module_Exit(void);
注意：
1.这里是处理使用液晶屏前与使用完之后一些GPIO的处理。

GPIO读写：

void 	DEV_Digital_Write(UWORD Pin, UBYTE Value);
UBYTE 	DEV_Digital_Read(UWORD Pin);

SPI写数据
```
void DEV_SPI_WriteByte(UBYTE Value);
```

I2C读写数据

void DEV_I2C_Write_Byte(uint8_t addr, uint8_t reg, uint8_t Value);
void DEV_I2C_Write_nByte(uint8_t addr, uint8_t *pData, uint32_t Len);
uint8_t DEV_I2C_Read_Byte(uint8_t addr, uint8_t reg);
void DEV_I2C_Read_nByte(uint8_t addr, uint8_t reg, uint8_t *pData, uint32_t Len);

上层应用

对于屏幕而言，如果需要进行画图、显示中英文字符、显示图片等怎么办，这些都是上层应用做的。这有很多小伙伴有问到一些图形的处理，我们这里提供了一些基本的功能在如下的目录中可以找到GUI，在目录：..\c\lib\GUI\GUI_Paint.c(.h)

LCD PICO GUI 1

在如下目录下是GUI依赖的字符字体，在目录：RaspberryPi\c\lib\Fonts

LCD rpi Font

新建图像属性:新建一个图像属性，这个属性包括图像缓存的名称、宽度、高度、翻转角度、颜色

void Paint_NewImage(UWORD *image, UWORD Width, UWORD Height, UWORD Rotate, UWORD Color)
参数：
 	image : 图像缓存的名称，实际上是一个指向图像缓存首地址的指针；
 	Width : 图像缓存的宽度；
 	Height: 图像缓存的高度；
 	Rotate：图像的翻转的角度
 	Color ：图像的初始颜色；

选择图像缓存:选择图像缓存，选择的目的是你可以创建多个图像属性，图像缓存可以存在多个，你可以选择你所创建的每一张图像
```
void Paint_SelectImage(UBYTE *image)
参数：
 	image: 图像缓存的名称，实际上是一个指向图像缓存首地址的指针；
```

设置点在缓存中显示位置和颜色：这里是GUI最核心的一个函数、处理点在缓存中显示位置和颜色；

void Paint_SetPixel(UWORD Xpoint, UWORD Ypoint, UWORD Color)
参数：
 	Xpoint: 点在图像缓存中X位置
 	Ypoint: 点在图像缓存中Y位置
 	Color : 点显示的颜色

图像缓存填充颜色:把图像缓存填充为某颜色，一般作为屏幕刷白的作用
```
void Paint_Clear(UWORD Color)
参数：
 	Color: 填充的颜色
```

图像缓存部分窗口填充颜色：把图像缓存的某部分窗口填充为某颜色，一般作为窗口刷白的作用，常用于时间的显示，刷白上一秒

void Paint_ClearWindows(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color)
参数：
 	Xstart: 窗口的X起点坐标
 	Ystart: 窗口的Y起点坐标
 	Xend: 窗口的X终点坐标
 	Yend: 窗口的Y终点坐标
 	Color: 填充的颜色

画点:在图像缓存中，在（Xpoint, Ypoint）上画点，可以选择颜色，点的大小，点的风格

void Paint_DrawPoint(UWORD Xpoint, UWORD Ypoint, UWORD Color, DOT_PIXEL Dot_Pixel, DOT_STYLE Dot_Style)
参数：
 	Xpoint: 点的X坐标
 	Ypoint: 点的Y坐标
 	Color: 填充的颜色
 	Dot_Pixel: 点的大小，提供默认的8种大小点
 	 	 typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  , 	 	// 3 X 3
 	 	 	 DOT_PIXEL_4X4  , 	 	// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	Dot_Style: 点的风格,大小扩充方式是以点为中心扩大还是以点为左下角往右上扩大
 	 	typedef enum {
 	 	   DOT_FILL_AROUND  = 1,
 	 	   DOT_FILL_RIGHTUP,
 	 	} DOT_STYLE;

画线：在图像缓存中，从 (Xstart, Ystart) 到 (Xend, Yend) 画线，可以选择颜色，线的宽度，线的风格

void Paint_DrawLine(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, LINE_STYLE Line_Style , LINE_STYLE Line_Style)
参数：
 	Xstart: 线的X起点坐标
 	Ystart: 线的Y起点坐标
 	Xend: 线的X终点坐标
 	Yend: 线的Y终点坐标
 	Color: 填充的颜色
 	Line_width: 线的宽度，提供默认的8种宽度
 	 	typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
 	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	 Line_Style: 线的风格,选择线是以直线连接还是以虚线的方式连接
 	 	typedef enum {
 	 	 	 LINE_STYLE_SOLID = 0,
 	 	 	 LINE_STYLE_DOTTED,
 	 	} LINE_STYLE;

画矩形:在图像缓存中，从 (Xstart, Ystart) 到 (Xend, Yend) 画一个矩形，可以选择颜色，线的宽度，是否填充矩形内部

void Paint_DrawRectangle(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
参数：
 	Xstart: 矩形的X起点坐标
 	Ystart: 矩形的Y起点坐标
 	Xend: 矩形的X终点坐标
 	Yend: 矩形的Y终点坐标
 	Color: 填充的颜色
 	Line_width: 矩形四边的宽度，提供默认的8种宽度
 	 	typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
 	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	Draw_Fill: 填充,是否填充矩形的内部
 	 	typedef enum {
 	 	 	 DRAW_FILL_EMPTY = 0,
 	 	 	 DRAW_FILL_FULL,
 	 	} DRAW_FILL;

画圆:在图像缓存中，以 (X_Center Y_Center) 为圆心，画一个半径为Radius的圆，可以选择颜色，线的宽度，是否填充圆内部

void Paint_DrawCircle(UWORD X_Center, UWORD Y_Center, UWORD Radius, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
参数：
 	X_Center: 圆心的X坐标
 	Y_Center: 圆心的Y坐标
 	Radius：圆的半径
 	Color: 填充的颜色
 	Line_width: 圆弧的宽度，提供默认的8种宽度
 	 	typedef enum {
 	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
 	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
 	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
 	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
 	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
 	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
 	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
 	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
 	 	} DOT_PIXEL;
 	Draw_Fill: 填充,是否填充圆的内部
 	 	typedef enum {
 	 	 	 DRAW_FILL_EMPTY = 0,
 	 	 	 DRAW_FILL_FULL,
 	 	} DRAW_FILL;

写Ascii字符:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一个Ascii字符，可以选择Ascii码可视字符字库、字体前景色、字体背景色

void Paint_DrawChar(UWORD Xstart, UWORD Ystart, const char Ascii_Char, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	Ascii_Char：Ascii字符
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

写英文字符串:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串英文字符，可以选择Ascii码可视字符字库、字体前景色、字体背景色

void Paint_DrawString_EN(UWORD Xstart, UWORD Ystart, const char * pString, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	pString：字符串，字符串是一个指针
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

写中文字符串：在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串中文字符，可以选择GB2312编码字符字库、字体前景色、字体背景色；

void Paint_DrawString_CN(UWORD Xstart, UWORD Ystart, const char * pString, cFONT* font, UWORD Color_Foreground, UWORD Color_Background)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	pString：字符串，字符串是一个指针
 	Font: GB2312编码字符字库，在Fonts文件夹中提供了以下字体：
 	 	font12CN：ascii字符字体11*21，中文字体16*21
 	 	font24CN：ascii字符字体24*41，中文字体32*41
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

写数字:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串数字，可以选择Ascii码可视字符字库、字体前景色、字体背景色

void Paint_DrawNum(UWORD Xpoint, UWORD Ypoint, double Nummber, sFONT* Font, UWORD Digit,UWORD Color_Foreground, UWORD Color_Background);
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	Nummber：显示的数字，这里使用的是32位长的int型保存，可以最大显示到2147483647
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
        Digit:显示小数点位数
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

显示时间:在图像缓存中，在 (Xstart Ystart) 为左顶点，显示一段时间，可以选择Ascii码可视字符字库、字体前景色、字体背景色；

void Paint_DrawTime(UWORD Xstart, UWORD Ystart, PAINT_TIME *pTime, sFONT* Font, UWORD Color_Background, UWORD Color_Foreground)
参数：
 	Xstart: 字符的左顶点X坐标
 	Ystart: 字体的左顶点Y坐标
 	pTime：显示的时间，这里定义好了一个时间的结构体，只要把时分秒各位数传给参数；
 	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
 	 	font8：5*8的字体
 	 	font12：7*12的字体
 	 	font16：11*16的字体
 	 	font20：14*20的字体
 	 	font24：17*24的字体
 	Color_Foreground: 字体颜色
 	Color_Background: 背景颜色

MicroPython(适用于Raspberry Pi Pico)

基本库使用可以查看此链接,更多可点击此处查看。
图形库使用可以查看此链接。
温馨提示，此处都为英文，英文水平差的国内小伙伴可以搭配翻译软件使用，有问题可咨询我们。
