搭配 树莓派 使用

开启SPI接口​

PS：如果使用的是Bullseye分支的系统,需要将”apt-get“改成“apt"，Bullseye分支的系统只支持Python3。

  • 打开树莓派终端，输入以下指令进入配置界面

    sudo raspi-config
    选择Interfacing Options -> SPI -> Yes 开启SPI接口

RPI open spi

然后重启树莓派：

sudo reboot

请确保SPI没有被其他的设备占用，你可以在/boot/config.txt中间检查

安装库​

** 如果使用bookworm系统，只能使用lgpio库，bcm2835跟wiringPi无法安装与使用,python库可以不安装，直接运行程序即可**

BCM2835​

#打开树莓派终端，并运行以下指令
sudo wget http://www.airspayce.com/mikem/bcm2835/bcm2835-1.71.tar.gz
sudo tar zxvf bcm2835-1.71.tar.gz
cd bcm2835-1.71/
sudo ./configure && sudo make && sudo make check && sudo make install
# 更多的可以参考官网：http://www.airspayce.com/mikem/bcm2835/

wiringPi​

#打开树莓派终端，并运行以下指令
cd
sudo apt-get install wiringpi
#对于树莓派2019年5月之后的系统（早于之前的可不用执行），可能需要进行升级：
wget https://project-downloads.drogon.net/wiringpi-latest.deb
sudo dpkg -i wiringpi-latest.deb
gpio -v

#Bullseye分支系统使用如下命令：
sudo git clone https://github.com/WiringPi/WiringPi
cd WiringPi
sudo ./build
gpio -v

# 运行gpio -v会出现相应版本，如果没有出现说明安装出错

lgpio​

sudo su
wget https://github.com/joan2937/lg/archive/master.zip
unzip master.zip
cd lg-master
sudo make install
# 更多的可以参考官网：https://github.com/gpiozero/lg

  • 安装Python函数库

    #python2
    sudo apt-get update
    sudo apt-get install python-pip
    sudo apt-get install python-pil
    sudo apt-get install python-numpy
    sudo pip install RPi.GPIO
    sudo pip install spidev
    #python3
    sudo apt-get update
    sudo apt-get install python3-pip
    sudo apt-get install python3-pil
    sudo apt-get install python3-numpy
    sudo pip3 install RPi.GPIO
    sudo pip3 install spidev

下载程序​

打开树莓派终端，执行：

sudo apt-get install unzip -y
sudo wget https://www.waveshare.net/w/upload/6/6b/LCD_1.83_Code.zip
sudo unzip ./LCD_1.83_Code.zip
cd LCD_1.83_Code/RaspberryPi/

运行程序​

以下命令请在RaspberryPi下执行，否则不在索引不到目录；

C语言​

  • 重新编译，编译过程可能需要几秒

    cd c
    sudo make clean
    sudo make -j

所有屏幕的测试程序，可以直接通过输入对应的尺寸进行调用：

sudo ./main 屏幕尺寸

根据不同LCD，应当输入以下某一条指令：

#0.85inch LCD Module
sudo ./main 0.85
#0.96inch LCD Module
sudo ./main 0.96
#1.14inch LCD Module
sudo ./main 1.14
#1.28inch LCD Module
sudo ./main 1.28
#1.3inch LCD Module
sudo ./main 1.3
#1.47inch LCD Module
sudo ./main 1.47
#1.5inch LCD Module
sudo ./main 1.5
#1.54inch LCD Module
sudo ./main 1.54
#1.8inch LCD Module
sudo ./main 1.8
#1.83inch LCD Module
sudo ./main 1.83
#2inch LCD Module
sudo ./main 2
#2.4inch LCD Module
sudo ./main 2.4

Python​

  • 进入python程序目录,并运行指令ls -l

    cd python/examples
    ls -l

LCD rpi python examples

可以查看到所有屏幕的测试程序，按照尺寸分类：

0inch85_LCD_test.py0.85inch LCD测试程序
0inch96_LCD_test.py0.96inch LCD测试程序
1inch14_LCD_test.py1.14inch LCD测试程序
1inch28_LCD_test.py1.28inch LCD测试程序
1inch3_LCD_test.py1.3inch LCD测试程序
1inch47_LCD_test.py1.47inch LCD测试程序
1inch5_LCD_test.py1.5inch LCD测试程序
1inch54_LCD_test.py1.54inchLCD测试程序
1inch8_LCD_test.py1.8inch LCD测试程序
1inch83_LCD_test.py1.83inch LCD测试程序
2inch_LCD_test.py2inch LCD测试程序
2inch4_LCD_test.py2.4inch LCD测试程序

  • 运行对应屏幕的程序即可，程序支持python2/3

    # python2
    sudo python 0inch85_LCD_test.py
    sudo python 0inch96_LCD_test.py
    sudo python 1inch14_LCD_test.py
    sudo python 1inch28_LCD_test.py
    sudo python 1inch3_LCD_test.py
    sudo python 1inch47_LCD_test.py
    sudo python 1inch5_LCD_test.py
    sudo python 1inch54_LCD_test.py
    sudo python 1inch8_LCD_test.py
    sudo python 1inch83_LCD_test.py
    sudo python 2inch_LCD_test.py
    sudo python 2inch4_LCD_test.py
    # python3
    sudo python3 0inch85_LCD_test.py
    sudo python3 0inch96_LCD_test.py
    sudo python3 1inch14_LCD_test.py
    sudo python3 1inch28_LCD_test.py
    sudo python3 1inch3_LCD_test.py
    sudo python3 1inch47_LCD_test.py
    sudo python3 1inch5_LCD_test.py
    sudo python3 1inch54_LCD_test.py
    sudo python3 1inch8_LCD_test.py
    sudo python3 1inch83_LCD_test.py
    sudo python3 2inch_LCD_test.py
    sudo python3 2inch4_LCD_test.py

底层硬件接口​

我们进行了底层的封装，由于硬件平台不一样，内部的实现是不一样的，如果需要了解内部实现可以去对应的目录中查看
在DEV_Config.c(.h)可以看到很多定义，在目录：RaspberryPi\c\lib\Config

C语言使用了3种方式进行驱动：分别是BCM2835库、WiringPi库和Dev库
默认使用Dev库进行操作，如果你需要使用BCM2835或者WiringPi来驱动的话，可以打开RaspberryPi\c\Makefile，修改13-15行，如下：

LCD rpi c Makefile

  • 数据类型：

    #define UBYTE   uint8_t
    #define UWORD   uint16_t
    #define UDOUBLE uint32_t

  • 模块初始化与退出的处理：

    void DEV_Module_Init(void);
    void DEV_Module_Exit(void);
    注意：
    1.这里是处理使用液晶屏前与使用完之后一些GPIO的处理。

  • GPIO读写：

    void 	DEV_Digital_Write(UWORD Pin, UBYTE Value);
    UBYTE 	DEV_Digital_Read(UWORD Pin);

  • SPI写数据：

    void DEV_SPI_WriteByte(UBYTE Value);

上层应用​

对于屏幕而言，如果需要进行画图、显示中英文字符、显示图片等怎么办，这些都是上层应用做的。这有很多小伙伴有问到一些图形的处理，我们这里提供了一些基本的功能 在如下的目录中可以找到GUI，在目录：RaspberryPi\c\lib\GUI\GUI_Paint.c(.h)

LCD rpi GUI

在如下目录下是GUI依赖的字符字体，在目录：RaspberryPi\c\lib\Fonts

LCD rpi Font

  • 新建图像属性:新建一个图像属性，这个属性包括图像缓存的名称、宽度、高度、翻转角度、颜色

    void Paint_NewImage(UBYTE *image, UWORD Width, UWORD Height, UWORD Rotate, UWORD Color)
    参数：
     	image : 图像缓存的名称，实际上是一个指向图像缓存首地址的指针；
     	Width : 图像缓存的宽度；
     	Height: 图像缓存的高度；
     	Rotate：图像的翻转的角度
     	Color ：图像的初始颜色；

  • 选择图像缓存:选择图像缓存，选择的目的是你可以创建多个图像属性，图像缓存可以存在多个，你可以选择你所创建的每一张图像

    void Paint_SelectImage(UBYTE *image)
    参数：
     	image: 图像缓存的名称，实际上是一个指向图像缓存首地址的指针；

  • 图像旋转:设置选择好的图像的旋转角度，最好使用在Paint_SelectImage()后，可以选择旋转0、90、180、270

    void Paint_SetRotate(UWORD Rotate)
    参数：
     	Rotate: 图像选择角度，可以选择ROTATE_0、ROTATE_90、ROTATE_180、ROTATE_270分别对应0、90、180、270度

    【说明】不同选择角度下，坐标对应起始像素点不同，这里以1.14为例，四张图，按顺序为0°， 90°， 180°， 270°。仅做为参考

    LCD Rotate

  • 图像镜像翻转:设置选择好的图像的镜像翻转，可以选择不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像

    void Paint_SetMirroring(UBYTE mirror)
    参数：
     	mirror: 图像的镜像方式，可以选择MIRROR_NONE、MIRROR_HORIZONTAL、MIRROR_VERTICAL、MIRROR_ORIGIN分别对应不镜像、关于水平镜像、关于垂直镜像、关于图像中心镜像

  • 设置点在缓存中显示位置和颜色：这里是GUI最核心的一个函数、处理点在缓存中显示位置和颜色

    void Paint_SetPixel(UWORD Xpoint, UWORD Ypoint, UWORD Color)
    参数：
     	Xpoint: 点在图像缓存中X位置
     	Ypoint: 点在图像缓存中Y位置
     	Color : 点显示的颜色

  • 图像缓存填充颜色:把图像缓存填充为某颜色，一般作为屏幕刷白的作用

    void Paint_Clear(UWORD Color)
    参数：
     	Color: 填充的颜色

  • 图像缓存部分窗口填充颜色：把图像缓存的某部分窗口填充为某颜色，一般作为窗口刷白的作用，常用于时间的显示，刷白上一秒

    void Paint_ClearWindows(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color)
    参数：
     	Xstart: 窗口的X起点坐标
     	Ystart: 窗口的Y起点坐标
     	Xend: 窗口的X终点坐标
     	Yend: 窗口的Y终点坐标
     	Color: 填充的颜色

  • 画点:在图像缓存中，在（Xpoint, Ypoint）上画点，可以选择颜色，点的大小，点的风格

    void Paint_DrawPoint(UWORD Xpoint, UWORD Ypoint, UWORD Color, DOT_PIXEL Dot_Pixel, DOT_STYLE Dot_Style)
    参数：
     	Xpoint: 点的X坐标
     	Ypoint: 点的Y坐标
     	Color: 填充的颜色
     	Dot_Pixel: 点的大小，提供默认的8种大小点
     	 	 typedef enum {
     	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
     	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
     	 	 	 DOT_PIXEL_3X3  , 	 	// 3 X 3
     	 	 	 DOT_PIXEL_4X4  , 	 	// 4 X 4
     	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
     	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
     	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
     	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
     	 	} DOT_PIXEL;
     	Dot_Style: 点的风格,大小扩充方式是以点为中心扩大还是以点为左下角往右上扩大
     	 	typedef enum {
     	 	   DOT_FILL_AROUND  = 1,
     	 	   DOT_FILL_RIGHTUP,
     	 	} DOT_STYLE;

  • 画线：在图像缓存中，从 (Xstart, Ystart) 到 (Xend, Yend) 画线，可以选择颜色，线的宽度，线的风格

    void Paint_DrawLine(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, LINE_STYLE Line_Style , LINE_STYLE Line_Style)
    参数：
     	Xstart: 线的X起点坐标
     	Ystart: 线的Y起点坐标
     	Xend: 线的X终点坐标
     	Yend: 线的Y终点坐标
     	Color: 填充的颜色
     	Line_width: 线的宽度，提供默认的8种宽度
     	 	typedef enum {
     	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
     	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
     	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
     	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
     	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
     	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
     	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
     	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
     	 	} DOT_PIXEL;
     	 Line_Style: 线的风格,选择线是以直线连接还是以虚线的方式连接
     	 	typedef enum {
     	 	 	 LINE_STYLE_SOLID = 0,
     	 	 	 LINE_STYLE_DOTTED,
     	 	} LINE_STYLE;

  • 画矩形:在图像缓存中，从 (Xstart, Ystart) 到 (Xend, Yend) 画一个矩形，可以选择颜色，线的宽度，是否填充矩形内部

    void Paint_DrawRectangle(UWORD Xstart, UWORD Ystart, UWORD Xend, UWORD Yend, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
    参数：
     	Xstart: 矩形的X起点坐标
     	Ystart: 矩形的Y起点坐标
     	Xend: 矩形的X终点坐标
     	Yend: 矩形的Y终点坐标
     	Color: 填充的颜色
     	Line_width: 矩形四边的宽度，提供默认的8种宽度
     	 	typedef enum {
     	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
     	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
     	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
     	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
     	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
     	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
     	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
     	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
     	 	} DOT_PIXEL;
     	Draw_Fill: 填充,是否填充矩形的内部
     	 	typedef enum {
     	 	 	 DRAW_FILL_EMPTY = 0,
     	 	 	 DRAW_FILL_FULL,
     	 	} DRAW_FILL;

  • 画圆:在图像缓存中，以 (X_Center Y_Center) 为圆心，画一个半径为Radius的圆，可以选择颜色，线的宽度，是否填充圆内部

    void Paint_DrawCircle(UWORD X_Center, UWORD Y_Center, UWORD Radius, UWORD Color, DOT_PIXEL Line_width, DRAW_FILL Draw_Fill)
    参数：
     	X_Center: 圆心的X坐标
     	Y_Center: 圆心的Y坐标
     	Radius：圆的半径
     	Color: 填充的颜色
     	Line_width: 圆弧的宽度，提供默认的8种宽度
     	 	typedef enum {
     	 	 	 DOT_PIXEL_1X1  = 1,	// 1 x 1
     	 	 	 DOT_PIXEL_2X2  , 		// 2 X 2
     	 	 	 DOT_PIXEL_3X3  ,		// 3 X 3
     	 	 	 DOT_PIXEL_4X4  ,		// 4 X 4
     	 	 	 DOT_PIXEL_5X5  , 		// 5 X 5
     	 	 	 DOT_PIXEL_6X6  , 		// 6 X 6
     	 	 	 DOT_PIXEL_7X7  , 		// 7 X 7
     	 	 	 DOT_PIXEL_8X8  , 		// 8 X 8
     	 	} DOT_PIXEL;
     	Draw_Fill: 填充,是否填充圆的内部
     	 	typedef enum {
     	 	 	 DRAW_FILL_EMPTY = 0,
     	 	 	 DRAW_FILL_FULL,
     	 	} DRAW_FILL;

  • 写Ascii字符:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一个Ascii字符，可以选择Ascii码可视字符字库、字体前景色、字体背景色

    void Paint_DrawChar(UWORD Xstart, UWORD Ystart, const char Ascii_Char, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
    参数：
     	Xstart: 字符的左顶点X坐标
     	Ystart: 字体的左顶点Y坐标
     	Ascii_Char：Ascii字符
     	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
     	 	font8：5*8的字体
     	 	font12：7*12的字体
     	 	font16：11*16的字体
     	 	font20：14*20的字体
     	 	font24：17*24的字体
     	Color_Foreground: 字体颜色
     	Color_Background: 背景颜色

  • 写英文字符串:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串英文字符，可以选择Ascii码可视字符字库、字体前景色、字体背景色

    void Paint_DrawString_EN(UWORD Xstart, UWORD Ystart, const char * pString, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
    参数：
     	Xstart: 字符的左顶点X坐标
     	Ystart: 字体的左顶点Y坐标
     	pString：字符串，字符串是一个指针
     	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
     	 	font8：5*8的字体
     	 	font12：7*12的字体
     	 	font16：11*16的字体
     	 	font20：14*20的字体
     	 	font24：17*24的字体
     	Color_Foreground: 字体颜色
     	Color_Background: 背景颜色

  • 写中文字符串：在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串中文字符，可以选择GB2312编码字符字库、字体前景色、字体背景色

    void Paint_DrawString_CN(UWORD Xstart, UWORD Ystart, const char * pString, cFONT* font, UWORD Color_Foreground, UWORD Color_Background)
    参数：
     	Xstart: 字符的左顶点X坐标
     	Ystart: 字体的左顶点Y坐标
     	pString：字符串，字符串是一个指针
     	Font: GB2312编码字符字库，在Fonts文件夹中提供了以下字体：
     	 	font12CN：ascii字符字体11*21，中文字体16*21
     	 	font24CN：ascii字符字体24*41，中文字体32*41
     	Color_Foreground: 字体颜色
     	Color_Background: 背景颜色

  • 写数字:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串数字，可以选择Ascii码可视字符字库、字体前景色、字体背景色

    void Paint_DrawNum(UWORD Xpoint, UWORD Ypoint, int32_t Nummber, sFONT* Font, UWORD Color_Foreground, UWORD Color_Background)
    参数：
     	Xstart: 字符的左顶点X坐标
     	Ystart: 字体的左顶点Y坐标
     	Nummber：显示的数字，这里使用的是32位长的int型保存，可以最大显示到2147483647
     	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
     	 	font8：5*8的字体
     	 	font12：7*12的字体
     	 	font16：11*16的字体
     	 	font20：14*20的字体
     	 	font24：17*24的字体
     	Color_Foreground: 字体颜色
     	Color_Background: 背景颜色

  • 写带小数的数字:在图像缓存中，在 (Xstart Ystart) 为左顶点，写一串数字可以带小数的数字，可以选择Ascii码可视字符字库、字体前景色、字体背景色

    void Paint_DrawFloatNum(UWORD Xpoint, UWORD Ypoint, double Nummber,  UBYTE Decimal_Point,	sFONT* Font,    UWORD Color_Foreground, UWORD  Color_Background);
    参数：
     	Xstart: 字符的左顶点X坐标
     	Ystart: 字体的左顶点Y坐标
     	Nummber：显示的数字，这里使用的是double型保存，足够普通需求
            Decimal_Point：显示小数点后几位数字
     	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
     	 	font8：5*8的字体
     	 	font12：7*12的字体
     	 	font16：11*16的字体
     	 	font20：14*20的字体
     	 	font24：17*24的字体
     	Color_Foreground: 字体颜色
     	Color_Background: 背景颜色

  • 显示时间:在图像缓存中，在 (Xstart Ystart) 为左顶点，显示一段时间，可以选择Ascii码可视字符字库、字体前景色、字体背景色

    void Paint_DrawTime(UWORD Xstart, UWORD Ystart, PAINT_TIME *pTime, sFONT* Font, UWORD Color_Background, UWORD Color_Foreground)
    参数：
     	Xstart: 字符的左顶点X坐标
     	Ystart: 字体的左顶点Y坐标
     	pTime：显示的时间，这里定义好了一个时间的结构体，只要把时分秒各位数传给参数；
     	Font: Ascii码可视字符字库，在Fonts文件夹中提供了以下字体：
     	 	font8：5*8的字体
     	 	font12：7*12的字体
     	 	font16：11*16的字体
     	 	font20：14*20的字体
     	 	font24：17*24的字体
     	Color_Foreground: 字体颜色
     	Color_Background: 背景颜色

  • 读取本地的bmp图片并写到缓存中

对于Raspberry Pi这些Linux操作系统的，可以读写图片
对于Raspberry Pi，在目录：RaspberryPi\c\lib\GUI\GUI_BMPfile.c(.h)

UBYTE GUI_ReadBmp(const char *path, UWORD Xstart, UWORD Ystart)
参数：
	path：BMP图片的相对路径
 	Xstart: 图片的左顶点X坐标，一般默认传0
 	Ystart: 图片的左顶点Y坐标，一般默认传0

Python接口(适用于Raspberry Pi)​

适用于python和python3
对于python而言他的调用没有C复杂

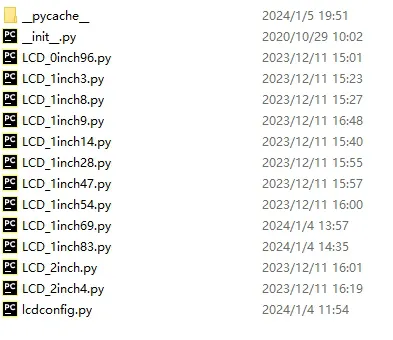

Raspberry Pi：RaspberryPi\python\lib\

LCD1

lcdconfig.py​

  • 模块初始化与退出的处理：

    def module_init()
    def module_exit()
     注意：
     1.这里是处理使用液晶屏前与使用完之后一些GPIO的处理。
    2.module_init()函数会在液晶屏的init()初始化程序自动调用，但module_exit()需要自行调用

  • GPIO读写：

    def  digital_write(pin, value)
    def  digital_read(pin)

  • SPI写数据：

    def spi_writebyte(data)

  • xxx_LCD_test.py(xxx表示尺寸，若是0.96inch LCD，则为0inch96_LCD_test.py,依此类推)

python在如下目录：
Raspberry Pi：RaspberryPi\python\examples\

LCD rpi python examples2

如果你的python版本是python2，且需要运行0.96inch LCD测试程序，在linux命令模式下重新执行如下：

sudo python 0inch96_LCD_test.py

如果你的python版本是python3，且需要运行0.96inch LCD测试程序，在linux命令模式下重新执行如下：

sudo python3 0inch96_LCD_test.py

关于旋转设置​

如果在python程序中你需要设置屏幕旋转，可以通过语句im_r= image1.rotate(270)设置。

im_r= image1.rotate(270)

旋转效果，以1.14为例， 按顺序分别为0°， 90°，180°， 270°

LCD Rotate

画图GUI​

由于python有一个image库pil官方库链接，他十分的强大，不需要像C从逻辑层出发编写代码，可以直接引用image库进行图像处理，以下将以1.54inch LCD为例，对程序中使用了的进行简要说明

  • 需要使用image库，需要安装库

    sudo apt-get install python3-pil  安装库

然后导入库

from PIL import Image,ImageDraw,ImageFont

其中Image为基本库、ImageDraw为画图功能、ImageFont为文字

  • 定义一个图像缓存，以方便在图片上进行画图、写字等功能

    image1 = Image.new("RGB", (disp.width, disp.height), "WHITE")

第一个参数定义图片的颜色深度，定义为"RGB"说明是RGB888彩色图，第二个参数是一个元组，定义好图片的宽度和高度，第三个参数是定义缓存的默认颜色，定义为“WHITE”。

  • 创建一个基于image1的画图对象，所有的画图操作都在这个对象上

    draw = ImageDraw.Draw(image1)

  • 画线

    draw.line([(20, 10),(70, 60)], fill = "RED",width = 1)

第一个参数为一个4个元素的元组，以（20，10）为起始点，（70，60）为终止点，画一条直线，fill="RED"表示线为红色，width=1表示线宽为1个像素。

  • 画框

    draw.rectangle([(20,10),(70,60)],fill = "WHITE",outline="BLUE")

第一个参数为一个4个元素的元组，（20，10）矩形左上角坐标值，（70，60）为矩形右下角坐标值，fill= "WHITE"表示内部填充白色，outline="BLUE"表示外边框为蓝色。

  • 画圆

    draw.arc((150,15,190,55),0, 360, fill =(0,255,0))

在正方形内画一个内切圆，第一个参数为一个4个元素的元组，以（150，15）为正方形的左上角顶点，（190，55）为正方形右下角顶点，规定矩形框的水平中位线为0度角，角度顺时针变大，第二个参数表示开始角度，第三个参数标识结束角度，fill =(0,255,0)表示线为绿色
如果不是正方形，画出来的就是椭圆，这个实际上是圆弧的绘制。

除了arc可以画圆之外，还有ellipse可以画实心圆

draw.ellipse((150,65,190,105), fill = (0,255,0))

实质是椭圆的绘制，第一个参数指定弦的圆外切矩形，fill =(0,255,0)表示内部填充颜色为绿色，如果椭圆的外切矩阵为正方形，椭圆就是圆了。

  • 写字符

写字符往往需要写不同大小的字符，需要导入ImageFont模块，并实例化：

    Font1 = ImageFont.truetype("../Font/Font01.ttf",25)
    Font2 = ImageFont.truetype("../Font/Font01.ttf",35)
    Font3 = ImageFont.truetype("../Font/Font02.ttf",32)

为了有比较好的视觉体验，这里使用的是来自网络的免费字体，如果是其他的ttf结尾的字库文件也是支持的。
注：每字库包含的字符均有不同；如果某些字符不能显示，建议根据字库使用的编码集来使用
写英文字符直接使用即可，写中文，由于编码是GB2312所以需要在前面加个u：

draw.text((40, 50), 'WaveShare', fill = (128,255,128),font=Font2)
text= u"微雪电子"
draw.text((74, 150),text, fill = "WHITE",font=Font3)

第一个参数为一个2个元素的元组，以（40，50）为左顶点，字体为Font2，fill为字体颜色，你可以直接让 fill = "WHITE"，因为常规的颜色的值已经定义好了，当然你也可以使用fill = (128,255,128)，括号里对应的是RGB三种颜色的值，这样你就能精确的控制你想要的颜色。第二句显示微雪电子，使用Font3，字体颜色为白色。

  • 读取本地图片

    image = Image.open('../pic/LCD_1inch28.jpg')

参数为图片路径。

  • 其他功能

python的image库十分强大，如果需要实现其他的更多功能，可以上官网学习http://effbot.org/imagingbook pil，官方的是英文的，如果感觉对你不友好，当然我们国内也有很多的优秀的博客都有讲解。
