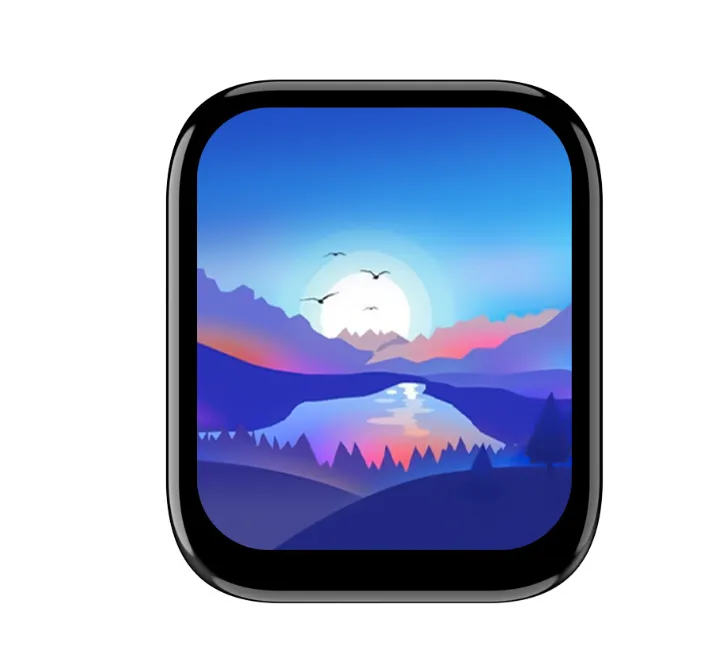

1.83inch Touch LCD Module
1.83inch Touch LCD Module 是一款 1.83 英寸 IPS 触控彩屏模块，搭载 240×284 高清分辨率，支持 262K 真彩色显示，画面清晰细腻，视觉表现出色；配备高透过率电容触控面板，触控响应灵敏，使用寿命持久。模块内置 ST7789P 显示驱动芯片与 CST816D 电容触控芯片，分别采用 SPI、I2C 接口通信，引脚资源占用少，硬件集成更便捷；板载电平转换芯片，兼容 3.3V/5V 电源输入，可无缝接入 Raspberry Pi、ESP32、Pico、Arduino、STM32 等主流主控平台。
产品参数
| 参数 | 规格 |
|---|---|
| 工作电压 | 3.3V / 5V |
| 分辨率 | 240 × 284 pixels |
| 显示芯片 | ST7789P |
| 触摸芯片 | CST816D |
| 显示接口 | 4-wire SPI |
| 触摸接口 | I2C |
| 显示面板 | IPS |
| 触摸类型 | 电容感应式 |
| 显示尺寸 | 29.52 × 34.93 (mm) |
| 像素大小 | 0.126 × 0.126 (mm) |
| 产品尺寸 | 35.00 × 42.00 (mm) |

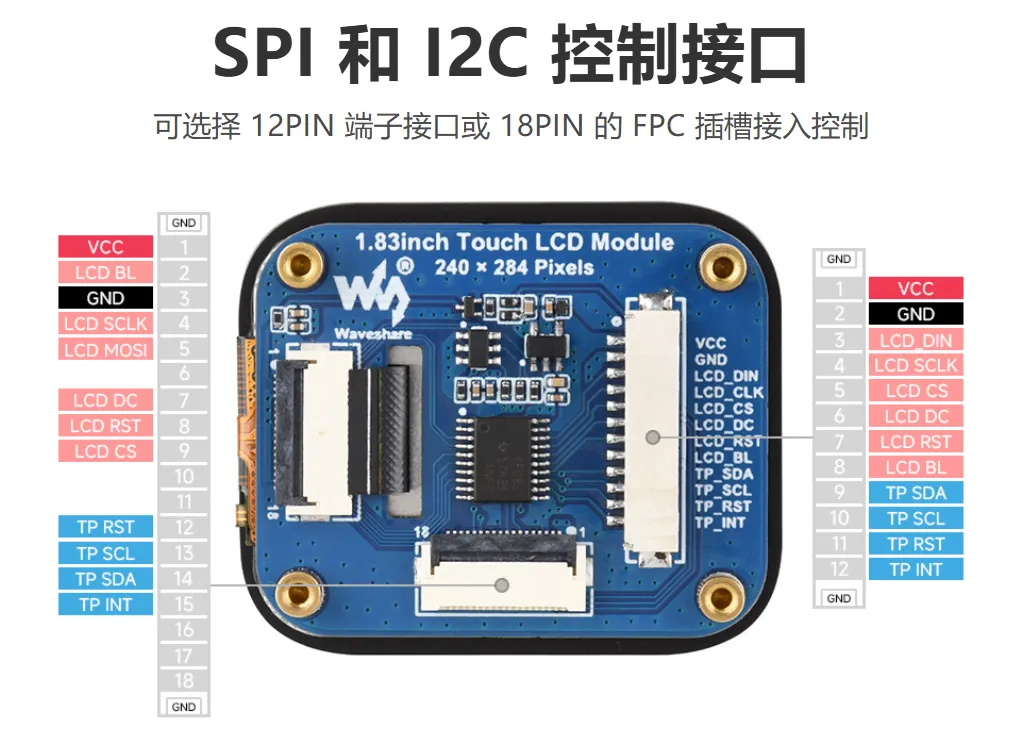

接口说明
| 功能引脚 | 功能说明 | 12PIN引脚序号 | 18PIN引脚序号 |
|---|---|---|---|
| VCC | 电源正(3.3V / 5V 电源输入) | 1 | 1 |
| GND | 电源地 | 2 | 3 |
| MOSI | SPI通信MOSI引脚 | 3 | 5 |
| SCLK | SPI通信CLK引脚 | 4 | 4 |
| LCD_CS | LCD的片选引脚，低电平有效 | 5 | 9 |
| LCD_DC | LCD的数据/命令引脚，低电平表示命令，高电平表示数据 | 6 | 7 |
| LCD_RST | LCD的复位引脚，低电平有效 | 7 | 8 |
| LCD_BL | LCD的背光引脚 | 8 | 2 |
| TP_SDA | TP的数据引脚 | 9 | 14 |
| TP_SCL | TP的时钟引脚 | 10 | 13 |
| TP_RST | TP的复位引脚，低电平有效 | 11 | 12 |
| TP_INT | TP的中断引脚 | 12 | 15 |

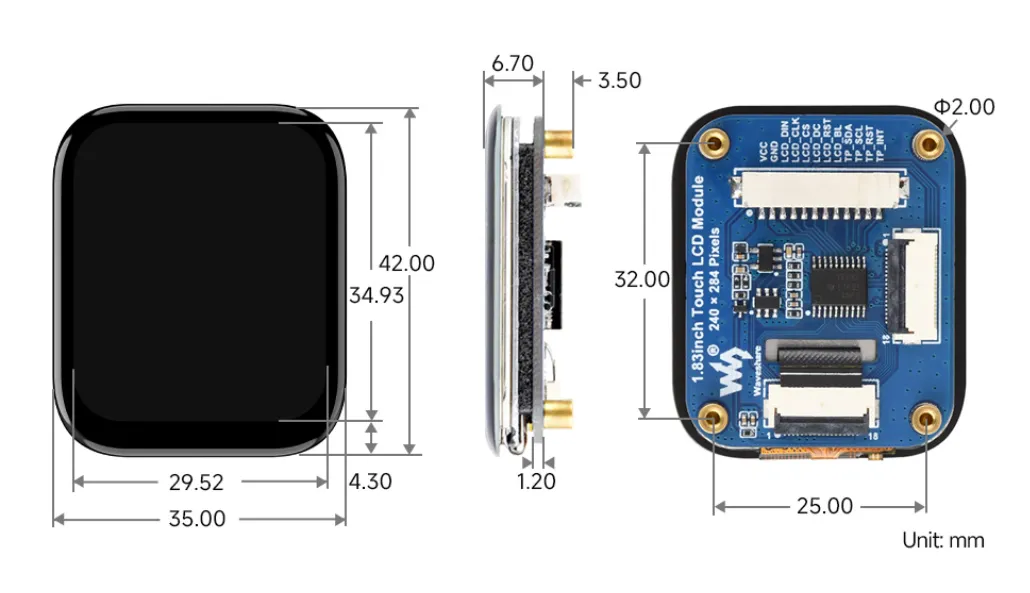

产品尺寸
