ESP-IDF

本章节包含以下部分，请按需阅读：

ESP-IDF 入门教程​

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置 ESP-IDF 开发环境​

备注

以下内容以 Windows 系统为例，使用 VS Code + ESP-IDF 扩展 的方式进行开发。Mac/Linux 用户请参考 官方说明。

安装 ESP-IDF 开发环境​

  1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。

    在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你要安装的版本。

    下载 EIM 和整合包

    确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。

    下载 EIM 和整合包2

    请耐心等待两个文件下载完成。

  2. 下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。

    启动后，可在右上角将界面语言切换为中文。

    切换 EIM 语言

    安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。

    自动检测整合包

    接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。

    选择安装路径

  3. 当看到如下界面时，表示 ESP-IDF 已安装成功。

    安装成功

  4. 建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。

    用 ESP-IDF 安装管理器安装驱动

安装 Visual Studio Code 与 ESP-IDF 扩展​

  1. 下载并安装 Visual Studio Code。

  2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

  3. 在 VS Code 中,点击侧边活动栏中的 扩展图标 扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

  4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。

    在 VS Code 中搜索并安装 ESP-IDF 扩展

  5. 当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

示例程序​

01_ESP32S3_test​

程序说明​

  • 本示例演示了如何基于 ESP32-S3 开发板驱动 1.83inch Touch LCD Module 触控液晶模组，既实现了颜色循环测试与触摸功能测试，又预留了基于 LVGL 图形库的图片显示能力，支持通过左滑、右滑手势完成图片切换操作。

硬件连接​

1.83inch Touch LCD ModuleESP32-S3-DEV-KIT-N16R8-M
VCC3.3V
GNDGND
LCD_DINGP7
LCD_CLKGP6
LCD_CSGP5
LCD_DCGP4
LCD_RSTGP38
LCD_BLGP40
TP_SDAGP15
TP_SCLGP14
TP_RSTGP39
TP_INTGP13
  • 通过 GH1.25 12PIN 杜邦线将屏幕和开发板连接
  • 将开发板接入电脑

代码分析​

  • image_slider_init()：

    • 基于 LVGL v9.3.0 图形库实现左滑、右滑手势识别及图片切换，为用户提供流畅的图片浏览体验。

  • app_main()：

    • 完成显示屏、触摸屏与 LVGL 图形库的初始化，实现颜色循环测试与触摸基础功能验证，为后续图形交互应用奠定运行基础。

运行效果​

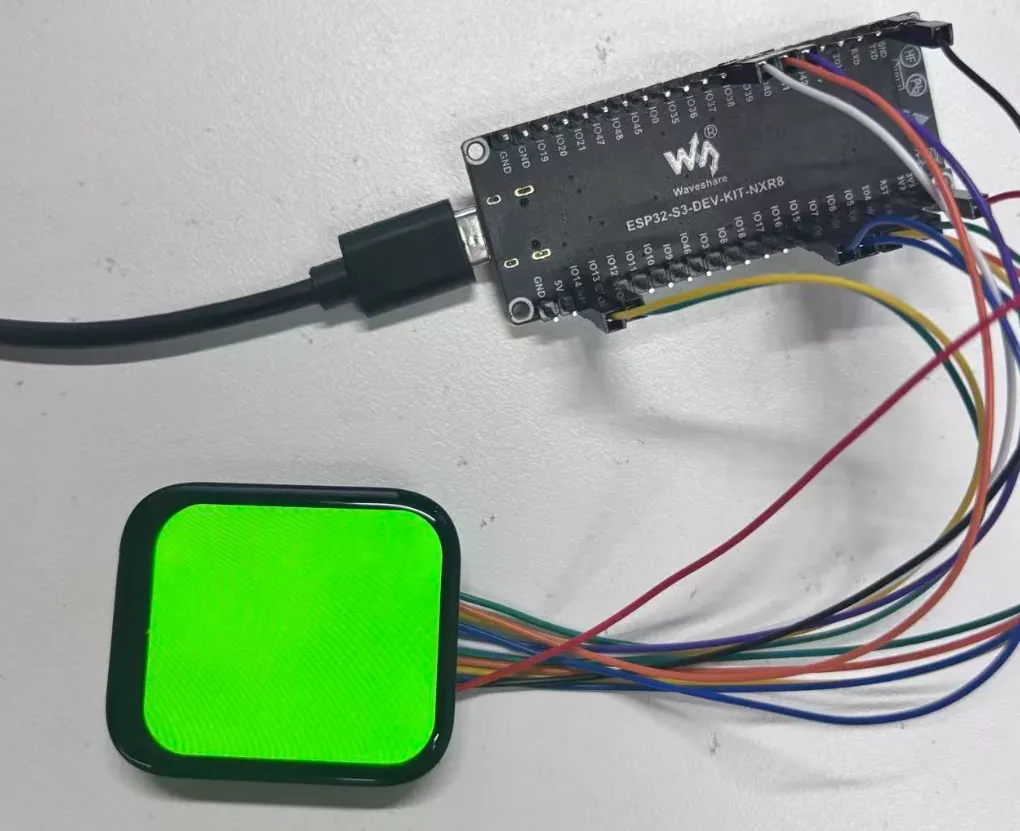

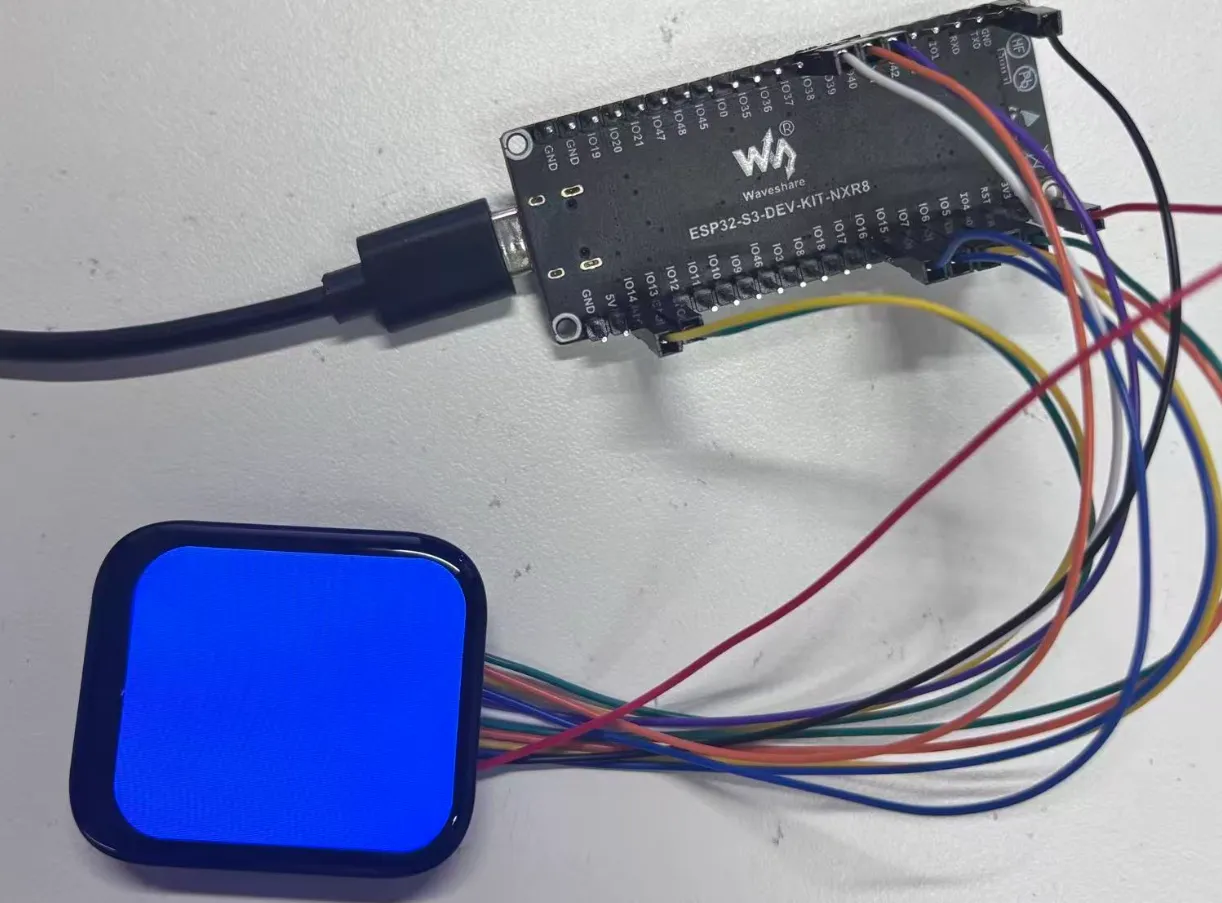

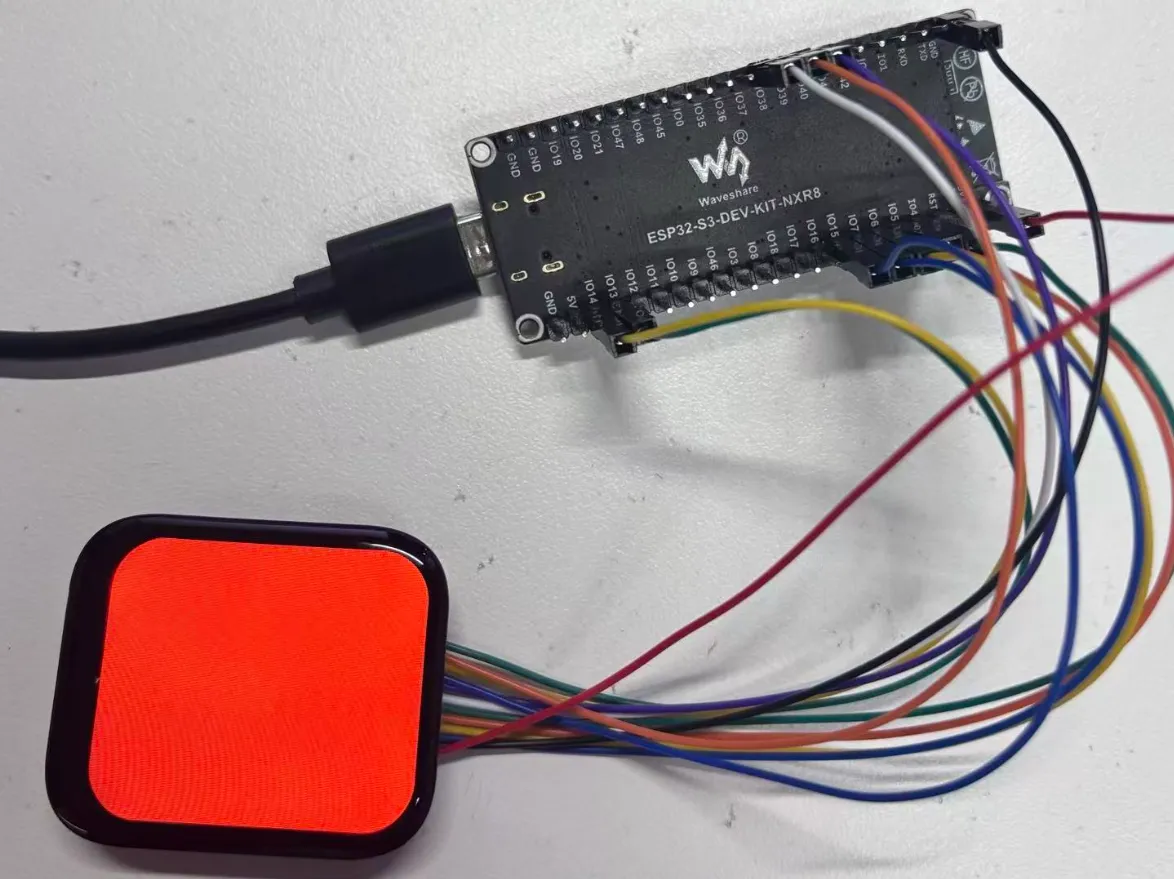

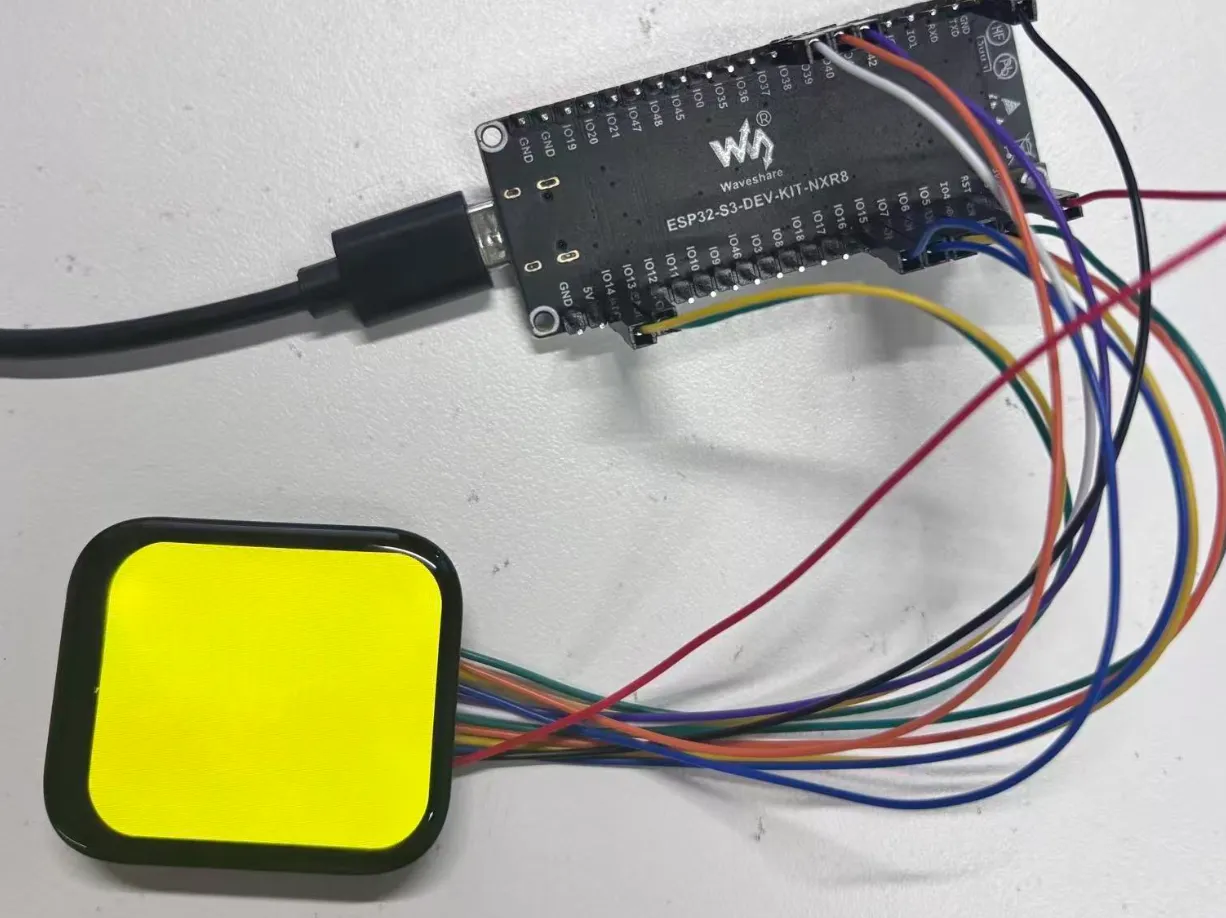

  • LCD 颜色循环测试：

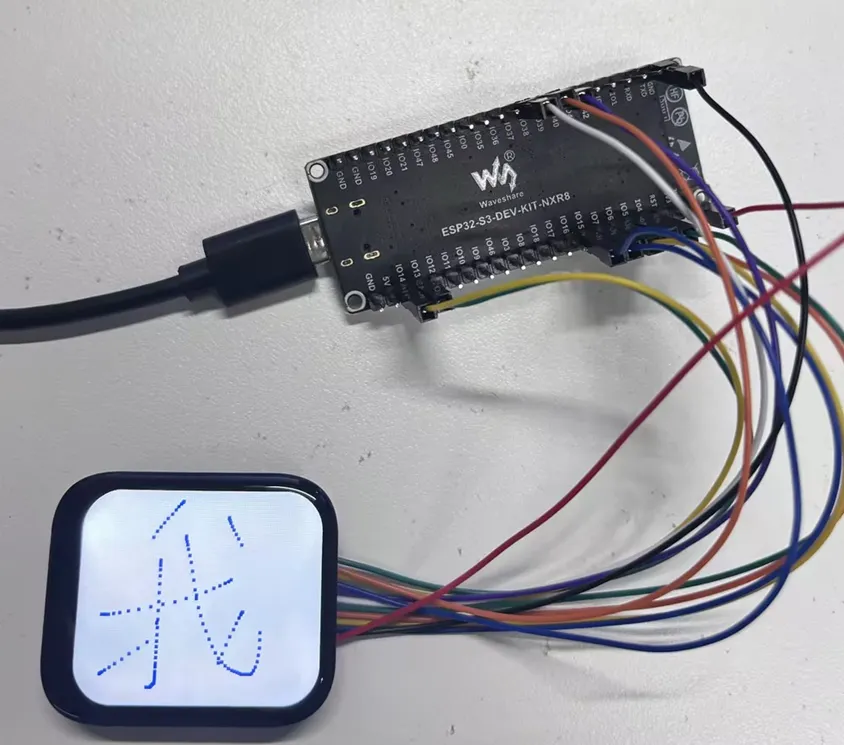

  • LCD 触摸测试：

    1.83inch_Touch_LCD_Module 触摸测试

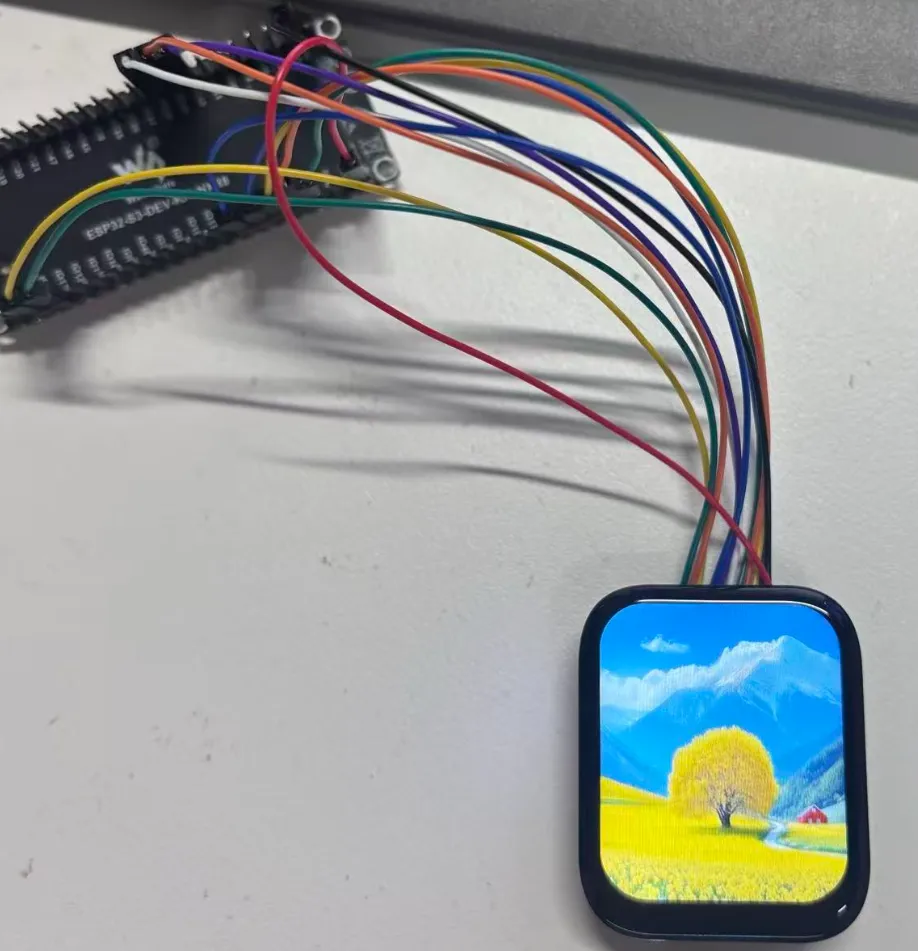

  • LVGL 图片切换测试：

    1.83inch_Touch_LCD_Module 图片切换
