1.9inch Segment e-Paper Module

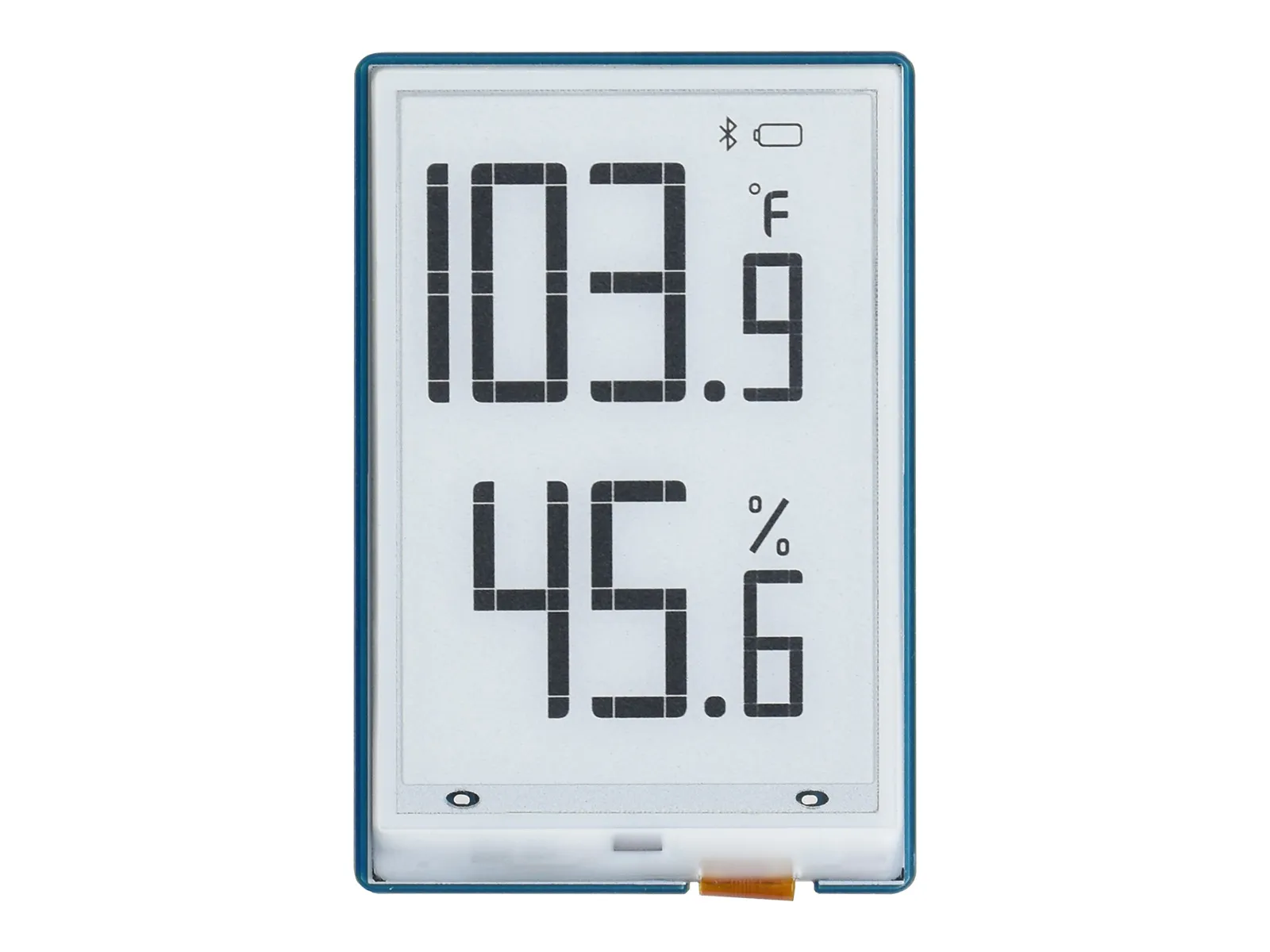

1.9inch Segment e-Paper Module 产品图

SKU产品
226891.9inch Segment e-Paper Module

各项参数​

尺寸1.9英寸
驱动板尺寸51mm × 34 mm
显示尺寸41.35mm × 28.11 mm
外形尺寸（裸屏）49.35mm × 32.11mm × 1.13 mm
工作电压3.3V / 5V（IO电平电压要和供电电压一致）
通信接口IIC
段码91段
显示颜色黑、白
灰度等级2
局刷时间0.3s
刷新时间1.5s
刷新功耗< 5 mW(typ.)
休眠电流< 0.01uA（接近0）

  • 刷新时间：刷新时间为实验测试数据，实际刷新时间会有误差，以实际效果为准。全局刷新过程中会有闪烁效果，这个是正常现象。

  • 刷新功耗：功耗数据为实验测试数据，实际功耗由于驱动板的存在和实际使用情况不同，会有一定误差，以实际效果为准。

  • IIC地址：默认使用0x3c和0x3d

    指令传输地址：0x3c/0x3e
    数据传输地址：0x3d/0x3f

IIC 通信协议​

从上面功能引脚表得知使用的是I2C通信，I2C 通信，一条数据线，一条时钟线。 I2C 总线在传送数据过程中共有三种类型信号：开始信号、结束信号和应答信号。

TSL2591写时序

开始信号：SCL 为高电平时， SDA 由高电平向低电平跳变，开始传送数据。
结束信号：SCL 为高电平时， SDA 由低电平向高电平跳变，结束传送数据。
应答信号：接收数据的 IC 在接收到 8bit 数据后，向发送数据的 IC 发出特定的低电平脉冲，表示已收到数据。

  • I2C写数据时序

Tsl2591写

首先主机（即树莓派，后面统称为主机）会发送一个开始信号，然后将其 I2C 的 7 位地址与写操作位组合成 8 位的数据发送给从机（即 TSL2581 传感器模块,后面统称为从机），从机接收到后会响应一个应答信号，主机此时将命令寄存器地址发送给从机，从机接收到发送响应信号，此时主机发送命令寄存的值，从机回应一个响应信号，直到主机发送一个停止信号，此次 I2C 写数据操作结束

  • I2C读数据时序

2591读

首先主机会发送一个开始信号，然后将其 I2C 的 7 位地址与写操作位组合成 8 位的数据发送给从机，从机接收到后会响应一个应答信号，主机此时将命令寄存器地址发送给从机，从机接收到发送响应信号，此时主机重新发送一个开始信号，并且将其 7 位地址和读操作位组合成 8 位的数据发送给从机，从机接收到信号后发送响应信号，再将其寄存器中的值发送给主机，主机端给予响应信号，直到主机端发送停止信号，此次通信结束。

  • 1.9inch Segment e-Paper IIC 地址

命令地址 ： 0x3C
数据地址 ： 0x3D

工作原理​

  • 本产品使用的电子纸采用“微胶囊电泳显示”技术进行图像显示，其基本原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移。电子纸显示屏是靠反射环境光来显示图案的，不需要背光，在环境光下，电子纸显示屏清晰可视，可视角度几乎达到了 180°。因此，电子纸显示屏非常适合阅读。

编程原理​

  • 对于黑白图片，我们可以规定，如果是黑色我们定义成0，如果是白色就定义成1，那么有了表示颜色的方式：

    • 白色：□ 对应1

    • 黑色：■ 对应0

  • 一个点在图形上一般称之为像素点（pixel）,而颜色不是1就是0，也就是1个位就可以标识颜色：1Pixel = 1bit，那么一个字节里面就包含了8个像素点。

  • 以16个像素点为例，我们假设前8个像素点为黑，后8个像素点为白色，那么可以这么认为，像素点1-16，对应这0位到15位，0表示黑色，1表示白色：

E-paper hardware work 1

对于计算机而言，它的数据存储方式是高位在前，低位在后，且一个字节只有8个位，因此会有一点改变：

E-paper hardware work 2

这样只需要2个字节即可表示16个像素点了。

1.9inch Segment e-Paper 的编程原理与上面介绍的基本一致，只不过每一个像素点的大小不一样而已

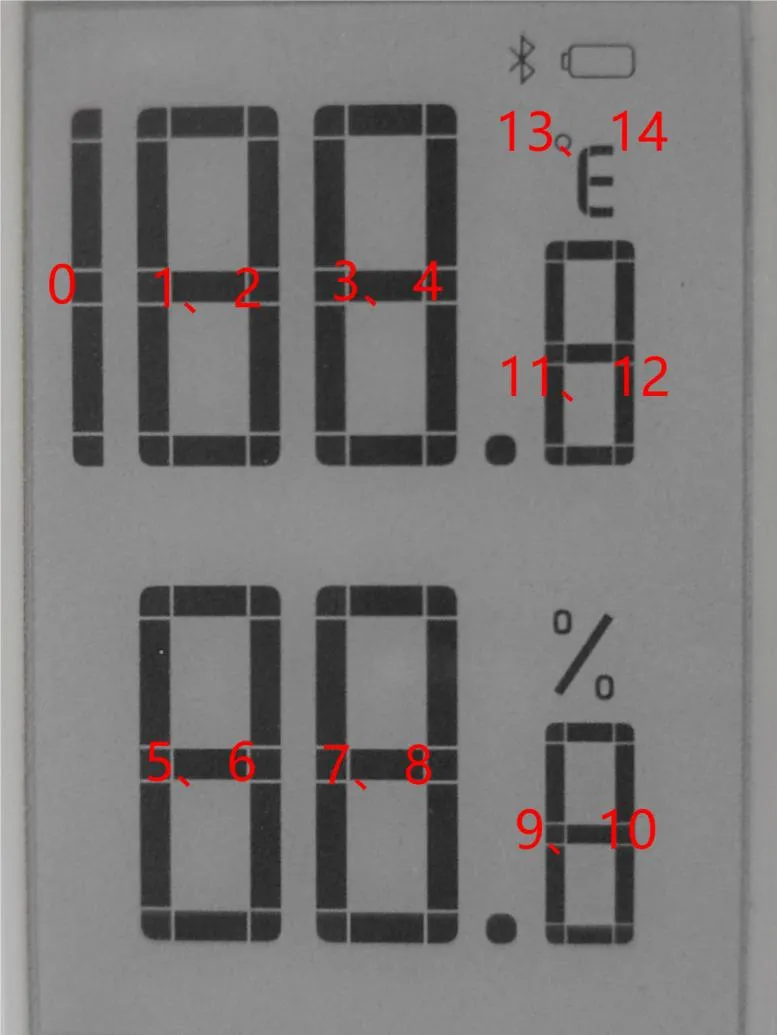

段码表​

Segment e-paper 31

数字对应表（不带小数点）
0 ：0xbf, 0x1f
1 ：0x1f（1号位置），0x00,0x1f（其他位置）
2 ：0xfd, 0x17
3 ：0xf5, 0x1f
4 ：0x47, 0x1f
5 ：0xf7, 0x1d
6 ：0xff, 0x1d
7 ：0x21, 0x1f
8 ：0xff, 0x1f
9 ：0xf7, 0x1f
小数点和 % 分别是4号、8号、10号位置的第5位
13号位置可以显示摄氏度（0x05）和华氏度（0x06），第0位为最下面一横，第1位为中间一横，第2位为其它的显示，第3位显示蓝牙标识，第4位显示电源标识，14号没用

注意事项​

  1. 支持局刷的屏幕，注意使用的时候不能一直用局刷对屏幕进行刷新，需要在做几次局刷之后，对屏幕进行一次全刷清屏。否则会造成屏幕显示效果异常，无法修复!
  2. 注意屏幕不能长时间上电，在屏幕不刷新的时候，要将屏幕设置成睡眠模式，或者进行断电处理。否则屏幕长时间保持高电压状态，会损坏膜片，无法修复！
  3. 使用墨水屏的时候，建议刷新时间间隔至少是180s, 并且至少每24 小时做一次刷新，如果长期不使用墨水屏的话，要将墨水屏刷白存放。（具体储存环境需求参考数据手册）
  4. 屏幕进入睡眠模式之后，会忽略发送的图片数据，只有重新初始化才能正常刷新
  5. 墨水屏的工作电压要求是3.3V，如果您购买的是裸屏的话，设计电路的时候如果需要配合5V 工作环境的话，建议做一下电平转换处理。新版本（V2.1和后续版本）加入了电平处理电路，可以同时支持3.3V 和5V 工作环境， 老版本只能支持3.3V 工作环境，使用的时候可以先确认一下版本。（PCB 上带有20脚芯片的一般是新版本）
  6. 屏幕的FPC 排线比较脆弱，注意使用的时候沿屏幕水平方向弯曲排线，不可以沿屏幕垂直方向弯曲排线
  7. 墨水屏屏幕较为脆弱，注意尽量避免跌落，碰撞，用力按压。
  8. 我们建议客户拿到屏幕之后，先用我们提供的示例程序，使用对应的开发板进行测试
