搭配 Arduino 使用

硬件连接

Arduino连接引脚对应关系

e-Paper	Arduino UNO	Mega2560
Vcc	5V	5V
GND	GND	GND
SDA	SDA	SDA
SCL	SCL	SCL
RST	D8	D8
BUSY	D7	D7

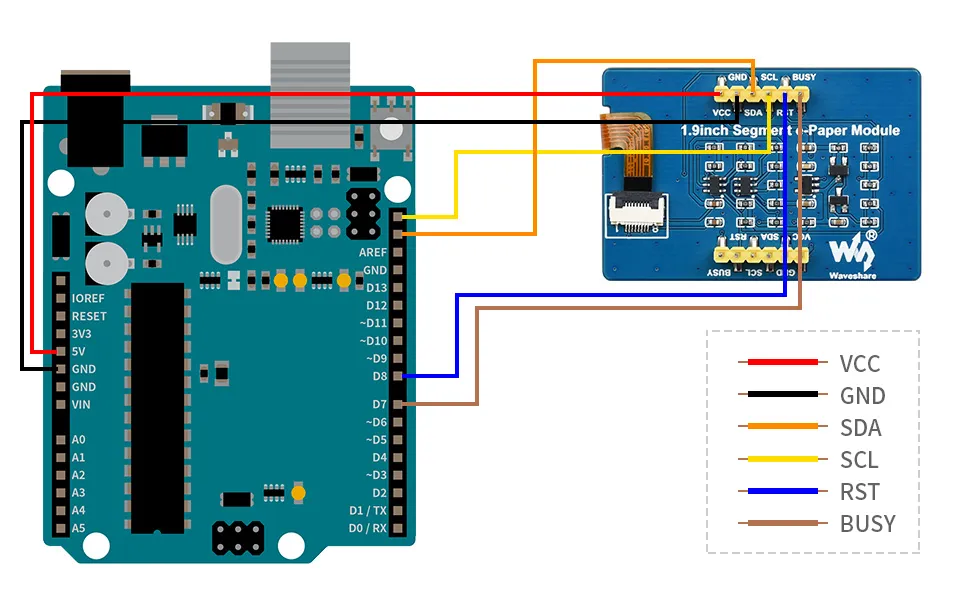

连接图如下(点击可放大)：

安装IDE

Arduino IDE Windows 安装教程

运行程序

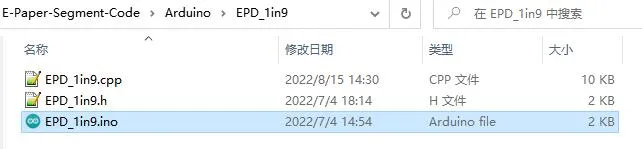

• 在资料界面下载程序，然后解压进入 E-Paper_code 目录可以看到下面的内容：

• 打开测试程序：E-Paper-Segment-Code\Arduino\EPD_1in9\EPD_1in9.ino

• Arduino IDE 中选择好板子后编译下载即可。
