搭配 树莓派 使用

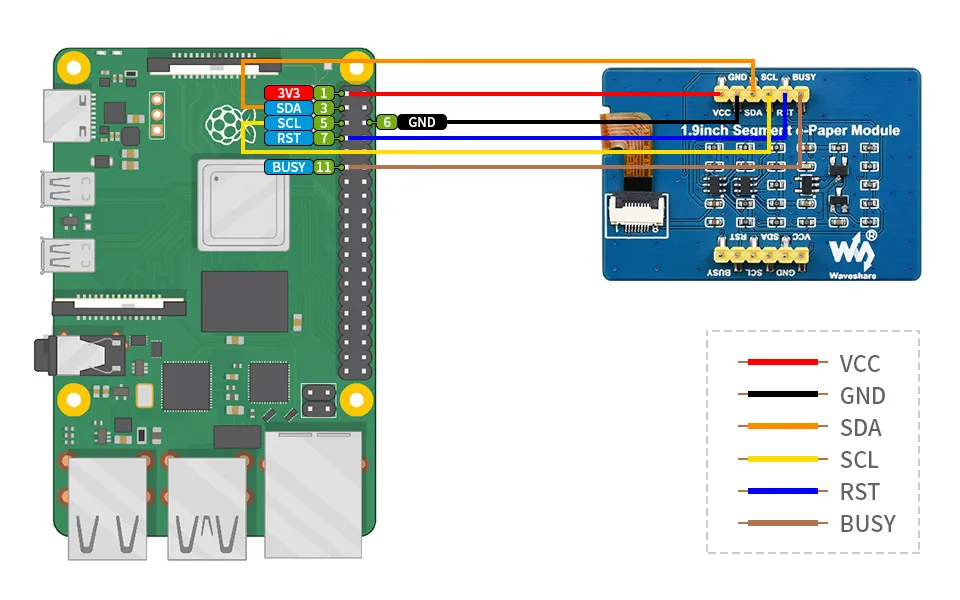

硬件连接

连接树莓派的时候，可以直接将板子插到树莓派的 40PIN 排针上去，注意对好引脚。

树莓派连接引脚对应关系

e-Paper	Raspberry Pi	Raspberry Pi
BCM2835编码	Board物理引脚序号
VCC	3.3V	3.3V
GND	GND	GND
SDA	SDA.1	3
SCL	SCL.1	5
RST	4	7
BUSY	17	11

开启I2C接口

• 打开树莓派终端，输入以下指令进入配置界面

  sudo raspi-config
  选择Interfacing Options -> I2C -> Yes 开启I2C接口

然后重启树莓派：

sudo reboot

运行C语言例程

• 安装 lg 库

  #打开树莓派终端，并运行以下指令：
  wget https://github.com/joan2937/lg/archive/master.zip
  unzip master.zip
  cd lg-master
  make
  sudo make install
  # 更多的可以参考源码：https://github.com/gpiozero/lg

• 安装 BCM2835（可选）

  #打开树莓派终端，并运行以下指令：
  wget http://www.airspayce.com/mikem/bcm2835/bcm2835-1.71.tar.gz
  tar zxvf bcm2835-1.71.tar.gz
  cd bcm2835-1.71/
  sudo ./configure && sudo make && sudo make check && sudo make install
  # 更多的可以参考官网：http://www.airspayce.com/mikem/bcm2835/

• 下载程序（已下载可跳过这一步）

  wget  https://www.waveshare.net/w/upload/f/f6/E-Paper-Segment-Code.zip
  unzip E-Paper-Segment-Code.zip -d E-Paper-Segment-Code
  cd e-Paper/RaspberryPi/

• 备用解压方式

  sudo apt-get install p7zip-full
  7z x E-Paper-Segment-Code.zip -O./E-Paper-Segment-Code
  cd e-Paper/RaspberryPi/

• 编译程序（说明：-j4 为使用4线程编译，数字可自行修改）

  # 此时在 e-Paper/RaspberryPi 位置
  cd c
  sudo make clean
  sudo make -j4

• 运行程序

  sudo ./main

运行python例程

• 安装函数库

  sudo apt-get update
  sudo apt-get install python3-pip
  sudo apt-get install python3-pil
  sudo apt-get install python3-numpy
  sudo apt-get install python3-smbus

• 安装函数库（python2）

  sudo apt-get update
  sudo apt-get install python-pip
  sudo apt-get install python-pil
  sudo apt-get install python-numpy
  sudo apt-get install python-smbus

• 下载程序（已下载可跳过这一步）

  wget  https://www.waveshare.net/w/upload/f/f6/E-Paper-Segment-Code.zip
  unzip E-Paper-Segment-Code.zip -d E-Paper-Segment-Code
  cd e-Paper/RaspberryPi/

• 备用解压方式

  sudo apt-get install p7zip-full
  7z x E-Paper-Segment-Code.zip -O./E-Paper-Segment-Code
  cd e-Paper/RaspberryPi/

• 运行程序

  # 确保在 e-Paper/RaspberryPi/ 位置
  cd python/1in9_E-paper
  sudo python3 main.py
