1.9inch Touch LCD 产品说明
| SKU | 产品 |
|---|---|
| 待补 | 1.9inch Touch LCD |
产品简介
1.9inch Touch LCD 配备170 × 320分辨率的电容触摸屏，支持12PIN端子接口或18PIN FPC插槽接入，并提供树莓派、ESP32、Pico、Arduino等的示例资料。
产品特性
- 170 × 320 分辨率，262K 彩色，能清晰地显示彩色图片
- 触摸屏透过率高，响应快，寿命长
- 内置 ST7789V2 驱动芯片和 CST816 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源
- 引出 LCD 控制接口，可以选择 12PIN 端子接口或 18PIN 的 FPC 插槽接入显示屏
- 板载电平转换芯片，支持 3.3V/5V 两种工作电平
接口介绍
| LCD引脚 | 引脚介绍 |
|---|---|
| VCC | 电源正 (3.3V / 5V 电源输入) |
| GND | 电源地 |
| LCD_DIN | SPI 通信 MOSI 引脚 |
| LCD_LCK | SPI 通信 SCLK 引脚 |
| LCD_CS | LCD 的片选引脚，低电平有效 |
| LCD_DC | LCD 的数据/命令引脚，低电平表示命令，高电平表示数据 |
| LCD_RST | LCD 的复位引脚，低电平有效 |
| LCD_BL | LCD 的背光引脚 |
| TP_SDA | TP 的数据引脚 |
| TP_SCL | TP 的时钟引脚 |
| TP_RST | TP 的复位引脚，低电平有效 |
| TP_IRQ | TP 的中断引脚 |

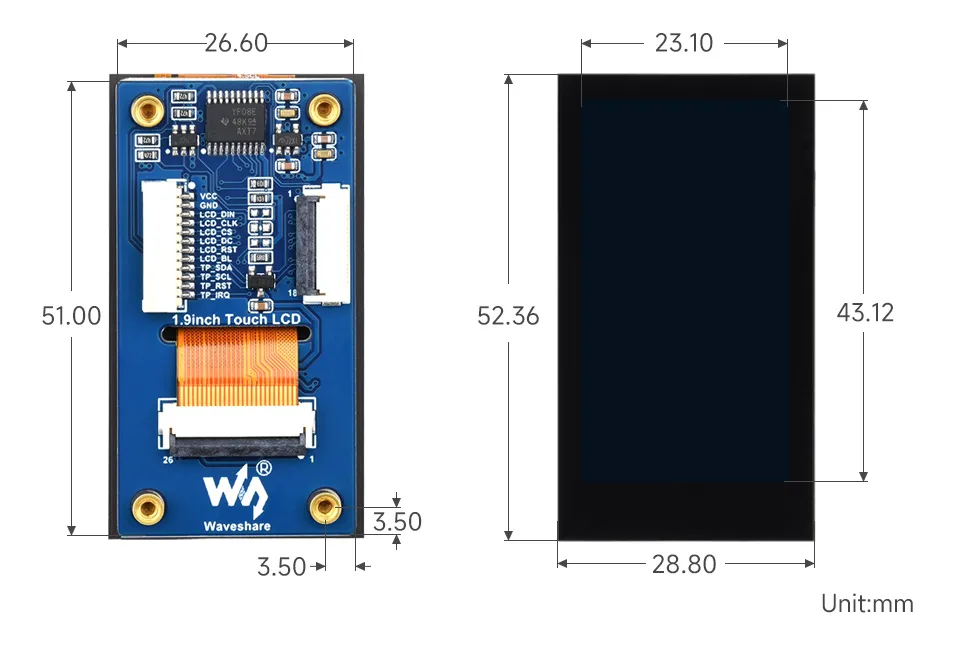

产品尺寸
产品参数
(请保证供电电压和逻辑电压一致，否则会导致无法正常工作)
| 参数名称 | 参数 |
|---|---|
| 供电电压 | 3.3V/5V |
| 屏幕类型 | IPS |
| 通信接口 | Display ：SPI |
| Touch ：I2C | |
| 控制芯片 | Display ：ST7789V2 |
| Touch ：CST816 | |
| 分辨率 | 170(H) x 320(V) |
