搭配 Luckfox Lyra 使用

硬件连接​

1. 使用22PIN的FPC排线，将显示屏DSI接口连接到Luckfox-Lyra主板的DSI接口。

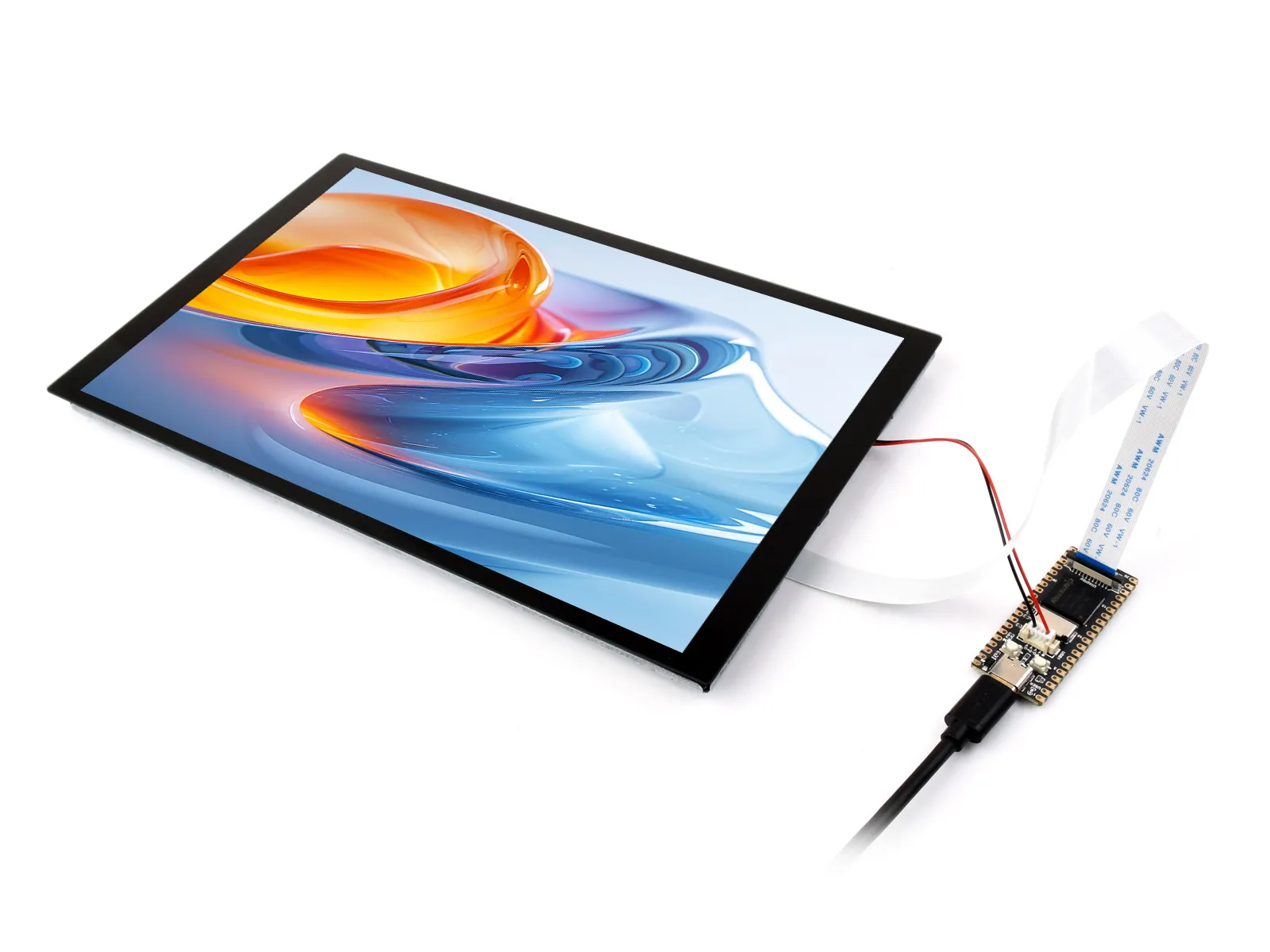

2. 使用MX1.25 2PIN 转 4PIN 连接线，将显示屏的电源接口连接到Luckfox-Lyra主板的USB MX1.25 4P接口。如下图所示：

101M 8001280 IPS CT K Luckfox Lyra

软件设置​

1. 下载并使用幸狐官网的镜像文件进行烧录对应系统镜像。
2. 给Luckfox-Lyra主板接入5V电源，待系统启动后屏幕即可亮起

查看屏幕信息​

  • 当前系统中可用的屏幕 ID 可通过以下命令查看：

    cat /sys/kernel/debug/dri/0/summary

  • 正常会得到以下输出：

    VOP [ff600000.vop]: ACTIVE
        Connector: DSI-1
            bus_format[100a]: RGB888_1X24
            overlay_mode[0] output_mode[0]color-encoding[1] color-range[1]
        Display mode: 800x1280p60
            dclk[70000 kHz] real_dclk[69475 kHz] aclk[294912 kHz] type[48] flag[a]
            H: 800 840 860 880
            V: 1280 1310 1314 1324
        win1-0: ACTIVE
            format: XR24 little-endian (0x34325258) SDR[0] color-encoding[0] color-range[0]
            csc: y2r[0] r2r[0] r2y[0] csc mode[0]
            zpos: 0
            src: pos[0x0] rect[800x1280]
            dst: pos[0x0] rect[800x1280]
            buf[0]: addr: 0x06100000 pitch: 3200 offset: 0
        post: sdr2hdr[0] hdr2sdr[0]
        pre : sdr2hdr[0]
        post CSC: r2y[0] y2r[0] CSC mode[2]

显示测试​

  • 彩条测试指令

    #竖条测试
    modetest -M rockchip -s 74@71:800x1280
    #斜条测试
    modetest -M rockchip -s 74@71:800x1280 -Ftiles

触摸测试​

  • 触摸测试指令

    evtest

  • 正常会得到以下输出：

    No device specified, trying to scan all of /dev/input/event*
    Available devices:
    /dev/input/event0:      2-005d Goodix Capacitive TouchScreen
    Select the device event number [0-0]:

  • 输入“0”回车后触摸屏幕开始测试，终端会打印触摸操作触发的事件数值。
