FAQ

问：10.1DP-CAPLCD 的按键板作用是什么？

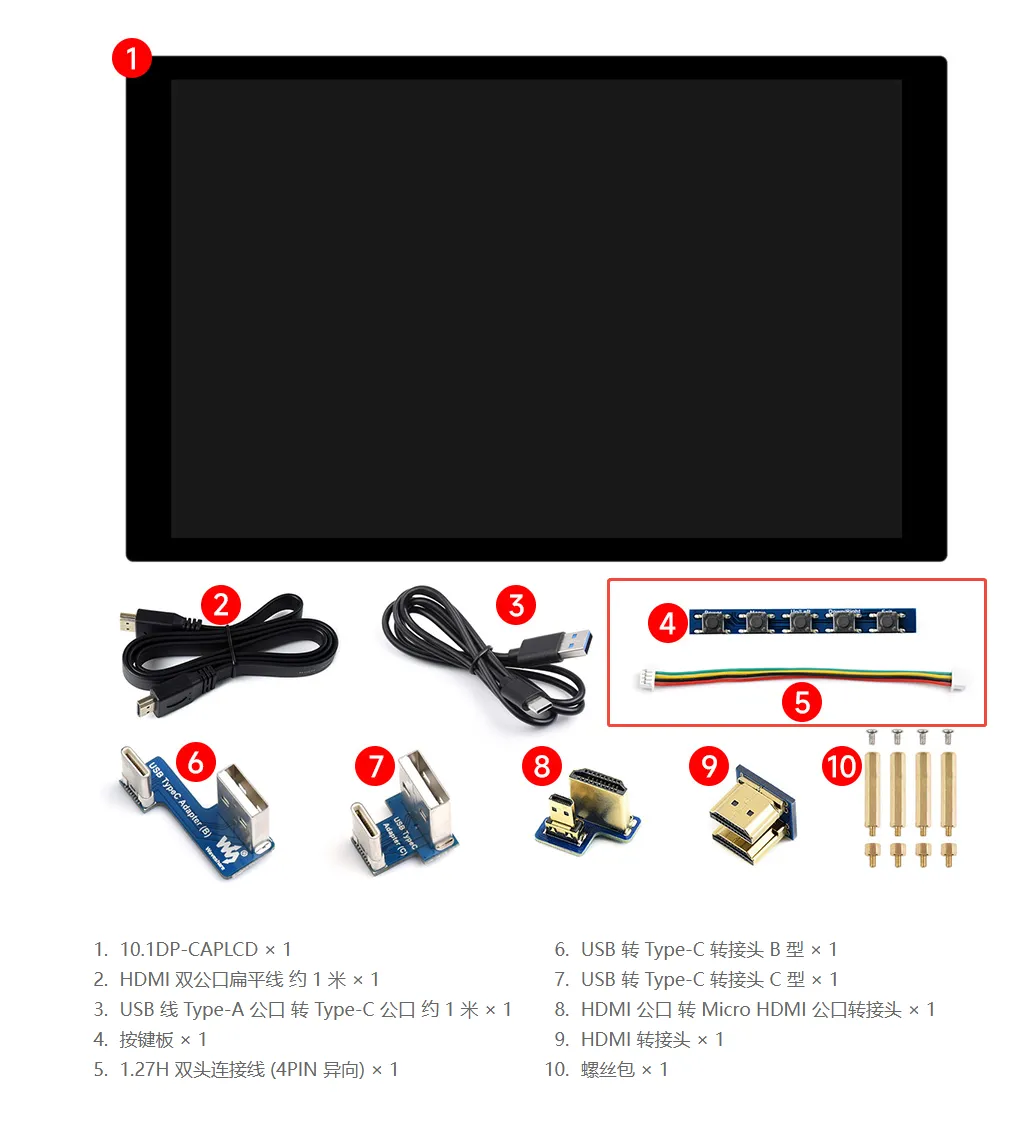

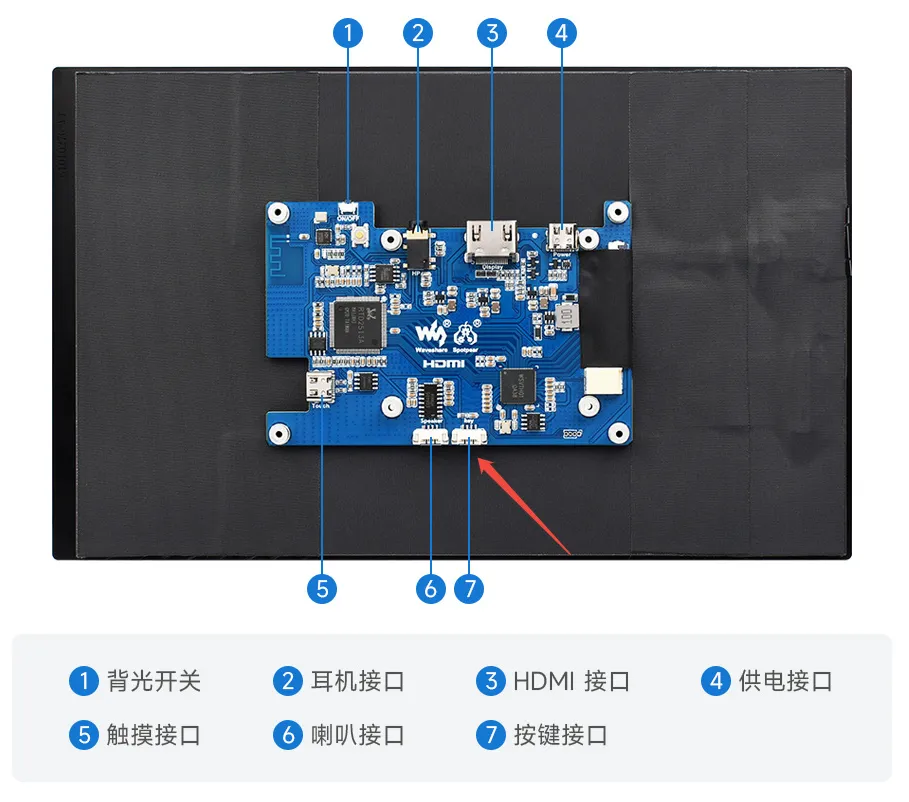

支持开机，设置菜单，调节亮度和音量等，可通过配置的1.27H 双头连接线 (4PIN 异向)连接到背面

问：10.1DP-CAPLCD 的喇叭接口用什么规格的喇叭，输出功耗是多少？

4PIN PH1.25端子，线序：＋ - - +，接口功放最大支持2 x 2.3W

问：10.1DP-CAPLCD 如何完全关闭屏幕的背光？

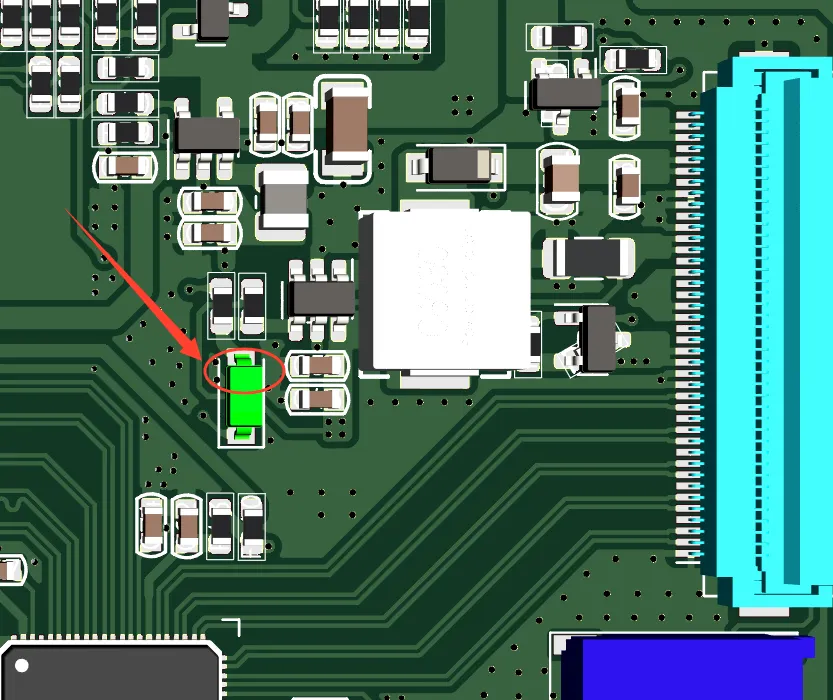

去掉下图所示的二极管，焊在上焊盘位置，可以硬件控制背光EN。

• V1版本：

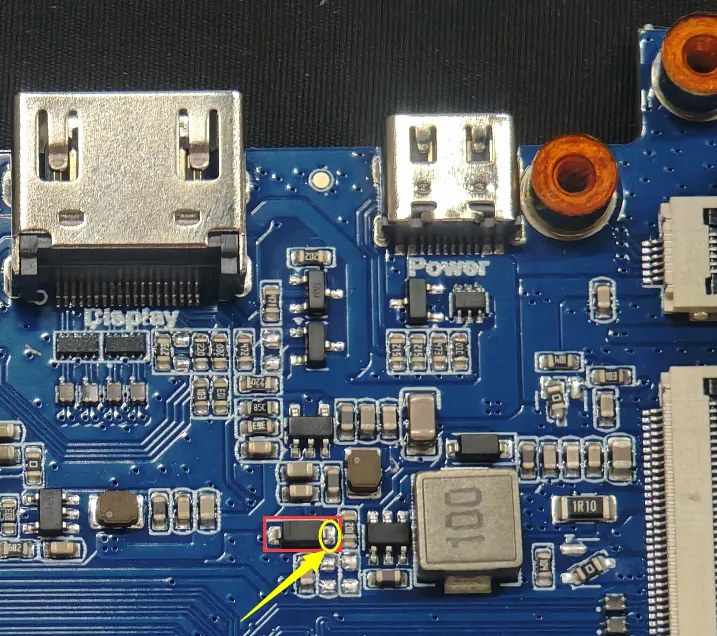

• V2版本：

问：10.1DP-CAPLCD如何实现PWM调光？

将下图所示的红框中电阻断开，外部PWM焊接到箭头所指焊盘

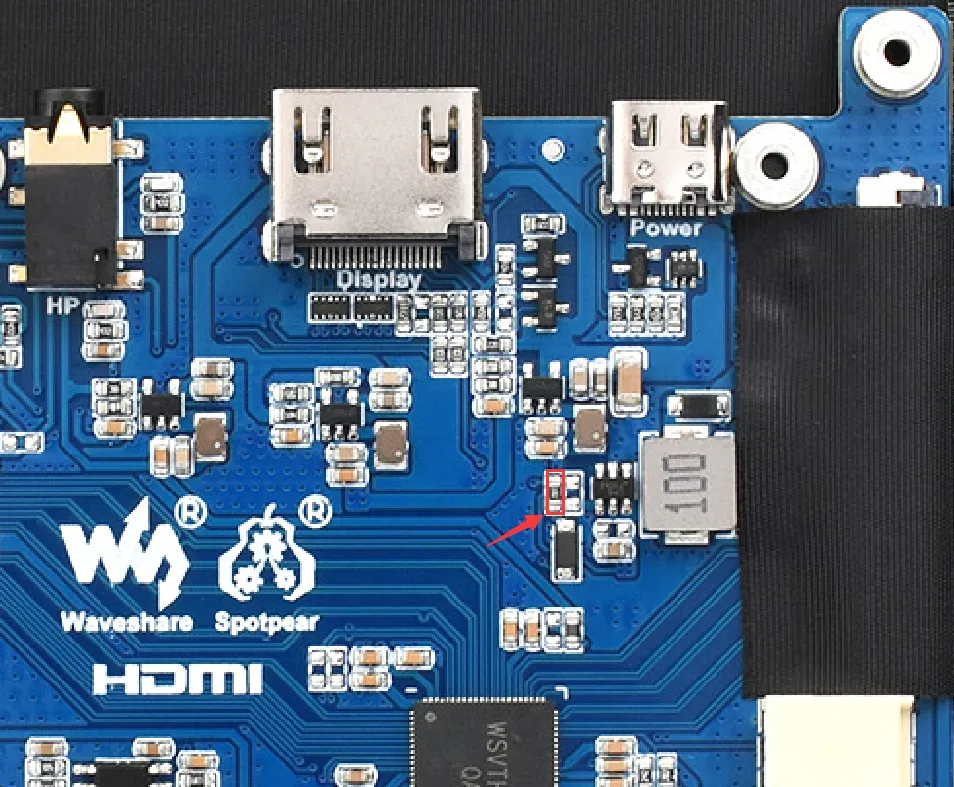

• V1版本：

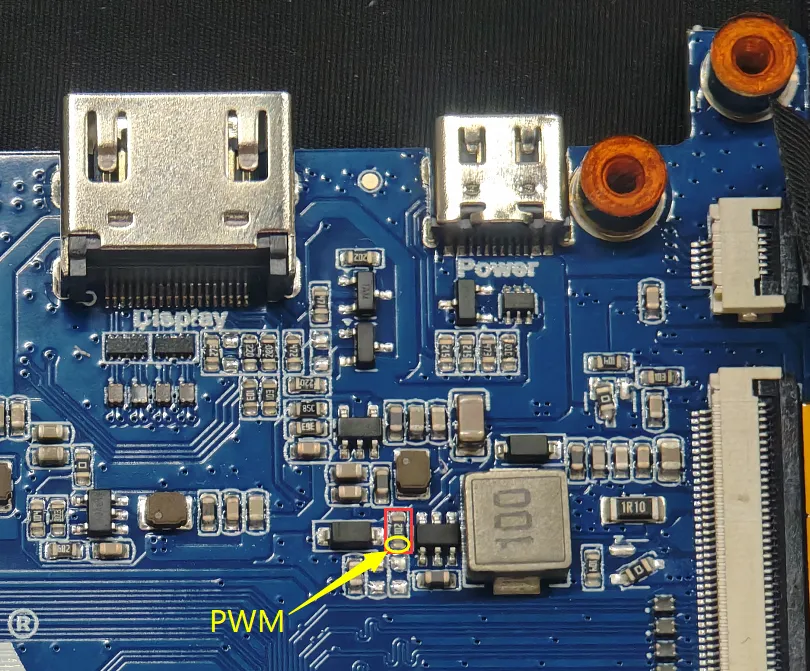

• V2版本：
