使用说明

• 注意观察图片所示电阻位置，如果接错可能导致屏幕触摸无反应，严重时甚至会烧毁主板与屏幕

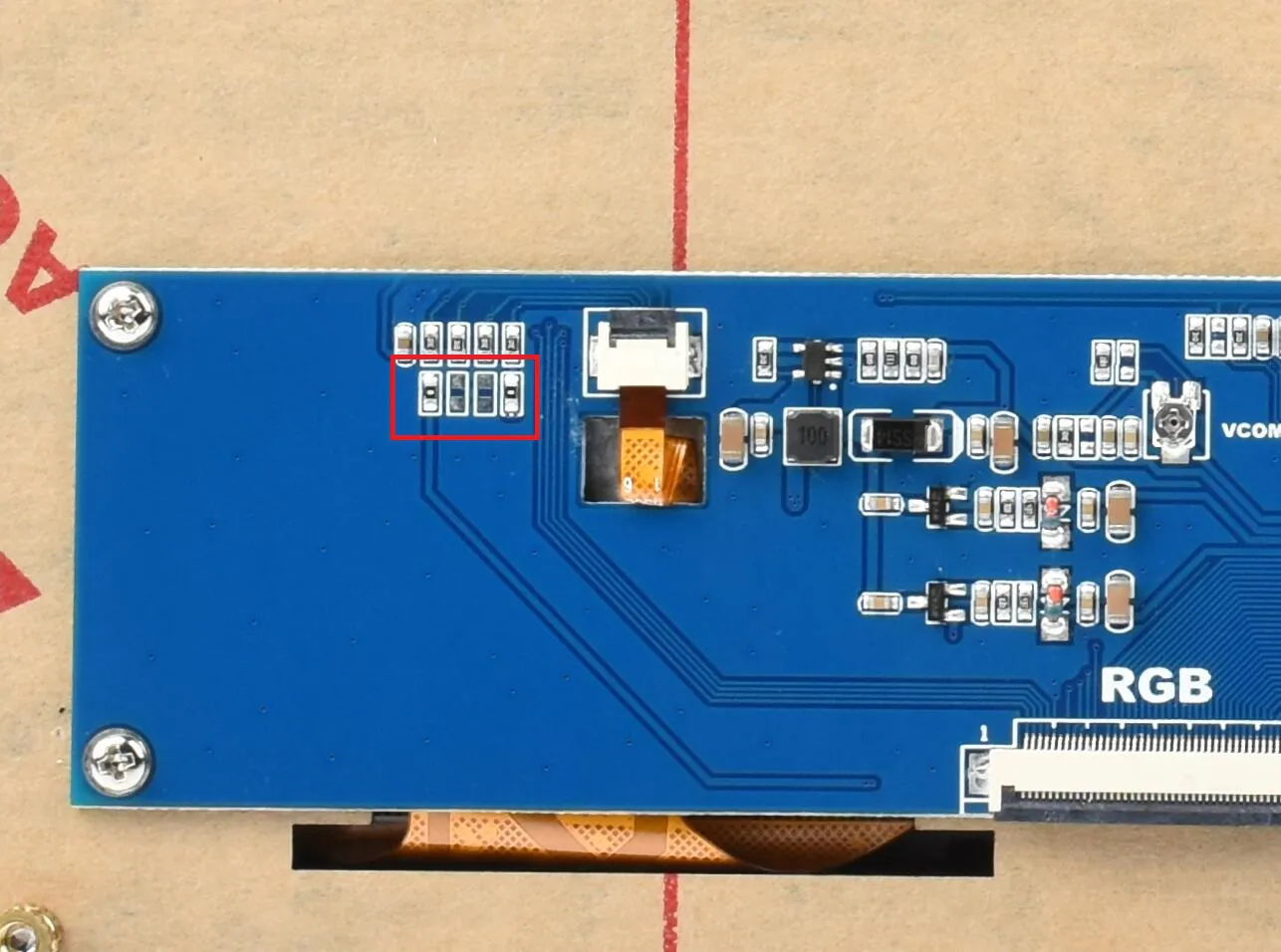

• 10.1inch Capacitive Touch LCD (F) 电阻所示位置

• 10.1inch HDMI LCD (F) 电阻所示位置

硬件连接

• 兼容的STM32开发板：支持OpenH743I-C和Open746I-C（其他型号开发板需参考修改）

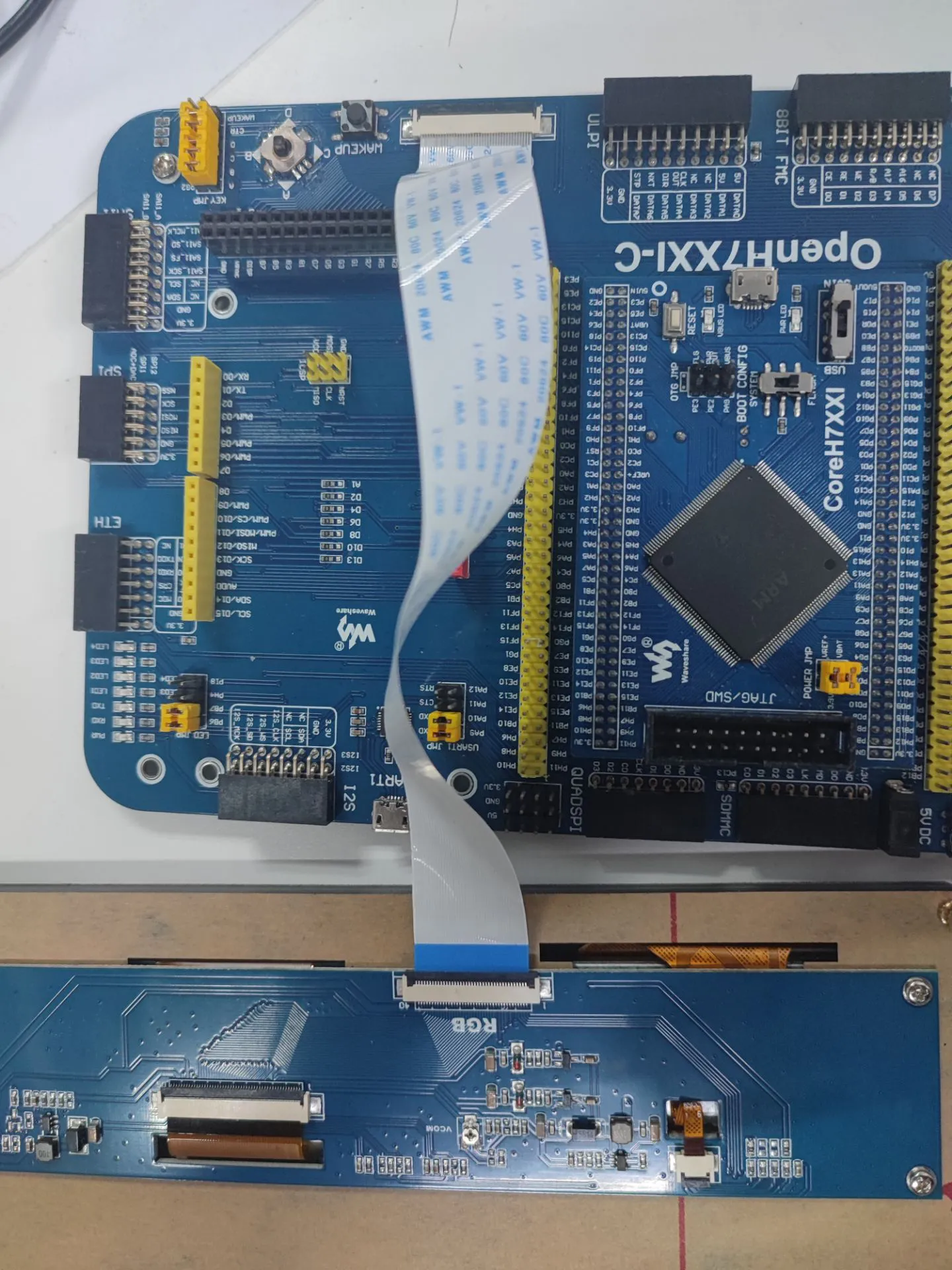

硬件连接示意图如下：

• 默认使用同向FFC排线，屏幕驱动板的RGB接口是金手指朝下接触，STM32的RGB接口是金手指朝上接触，不能反接。
• （若使用异向FFC排线，则STM32的RGB接口是下接。）
