10.1inch DSI LCD (E)

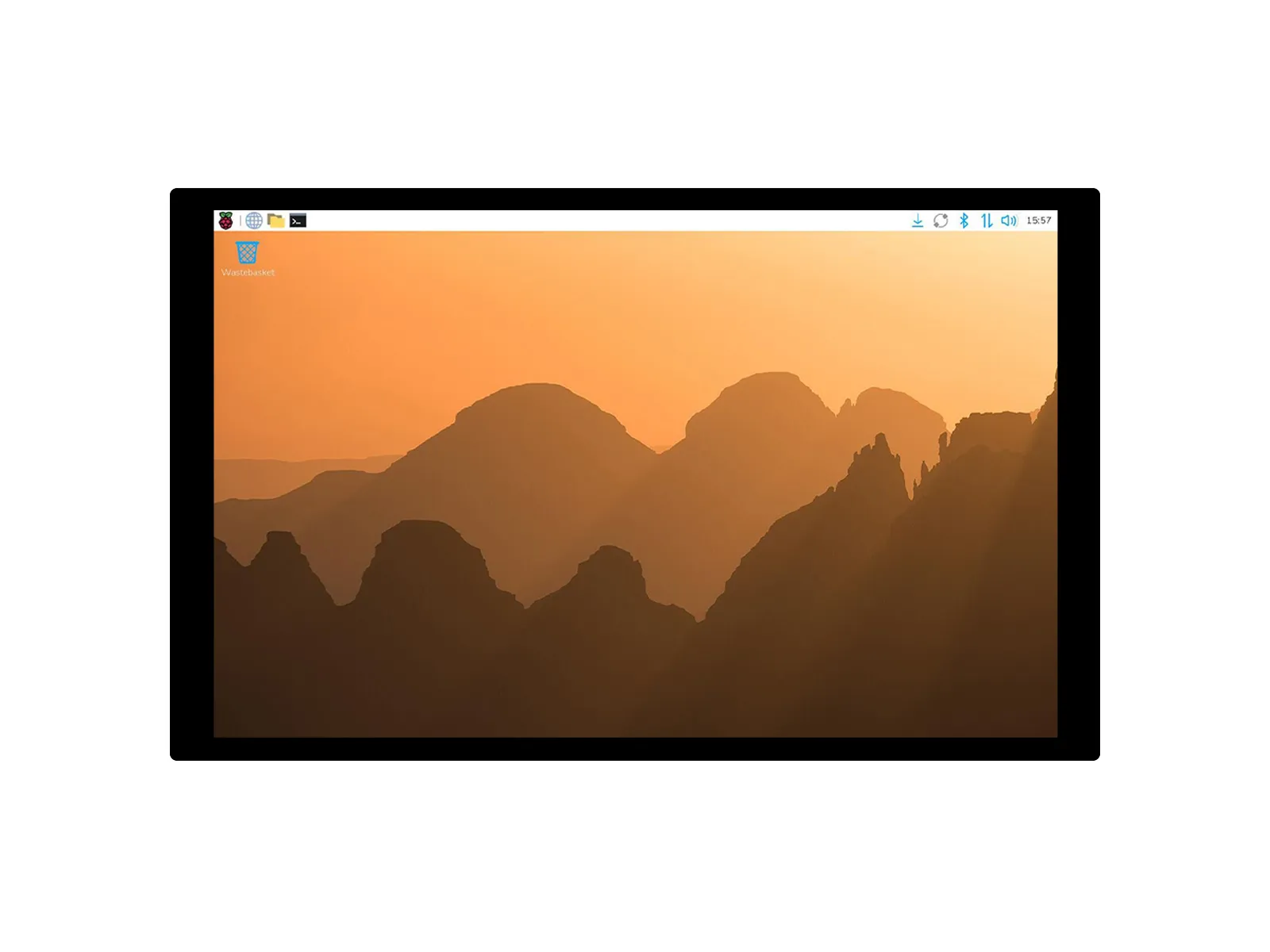

10.1inch DSI LCD (E) 产品外观

SKU产品
3605810.1inch DSI LCD (E)

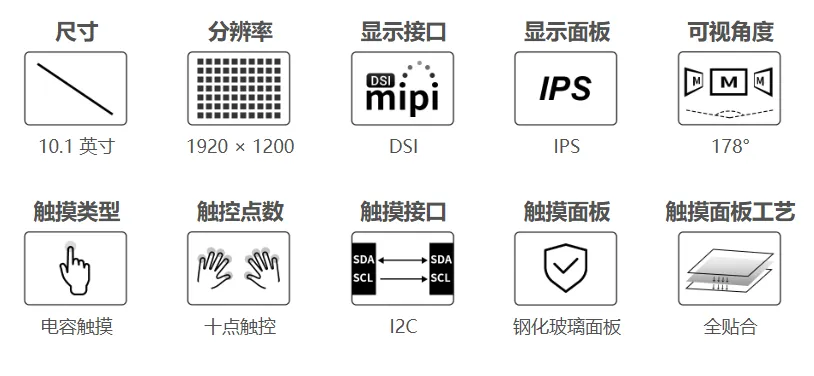

产品特性​

  • 10.1 英寸 IPS 显示屏，硬件分辨率为 1920 × 1200，可视角度为 178°。
  • 支持 10 点电容触摸，触摸接口为 I2C。
  • 采用全贴合工艺，钢化玻璃面板硬度为 6H。
  • 通过 Raspberry Pi 的 DSI 接口驱动显示，支持 Raspberry Pi OS。
  • 支持 Raspberry Pi 5 / 4B / 3B+ / 3A+，以及 CM5 / CM4 / CM3+ / CM3。
  • 支持软件调节背光亮度，板载背光开关和亮度增加、亮度减少按键。

10.1inch DSI LCD (E) 产品特性

产品参数​

项目参数
显示尺寸10.1 英寸
硬件分辨率1920 × 1200
显示面板IPS
可视角度178°
亮度400 cd/m²
显示颜色16.7M
色域70% NTSC
刷新率60 Hz（4 lane）、30 Hz（2 lane）
显示接口DSI
触摸类型10 点电容触摸，实际触控点数取决于系统和应用
触摸接口I2C
触摸面板钢化玻璃，硬度 6H，全贴合
供电规格5 V、1000 mA
背光控制软件调光、按键调光
外形尺寸239.00 × 147.00 mm
显示区域216.58 × 135.36 mm

接口介绍​

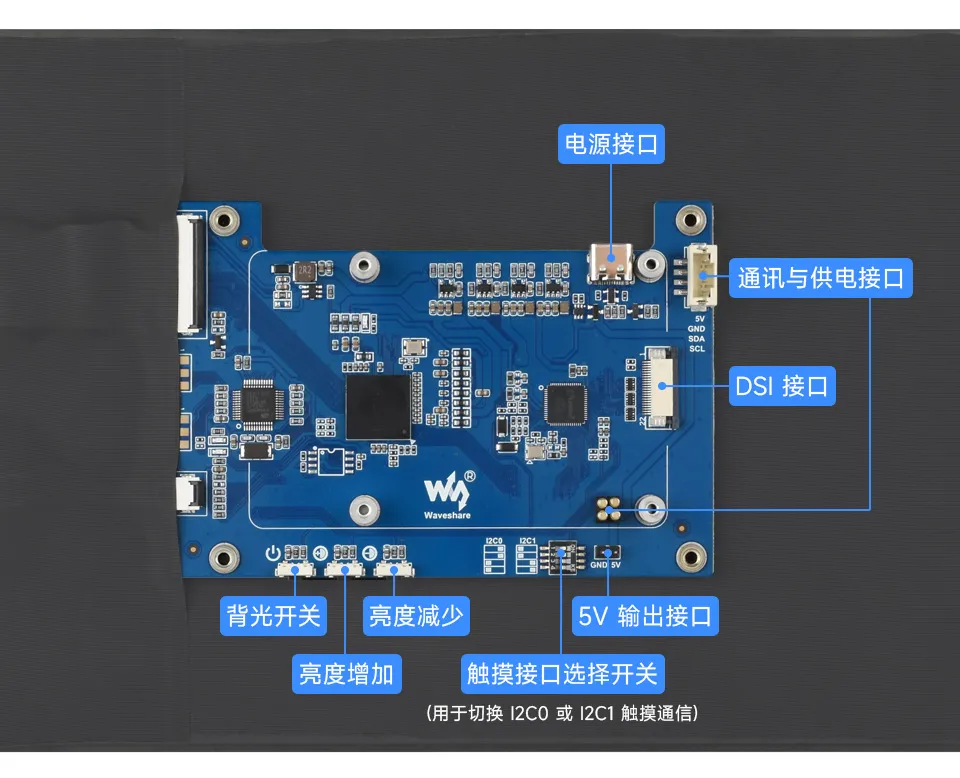

10.1inch DSI LCD (E) 接口位置

接口或按键用途
DSI 接口连接 Raspberry Pi 的 DSI 接口
电源接口5 V 供电
通讯与供电接口引出 5 V、GND、SDA、SCL
触摸接口选择开关切换 I2C0 或 I2C1 触摸通信
5 V 输出接口5 V 电源输出
背光开关控制背光开关
亮度增加、亮度减少调节背光亮度

供电与触摸通信​

屏幕功耗较高，仅通过 DSI 排线供电不足，必须通过顶针接口或 Type-C 接口额外供电，二者选择其一，以保证显示和触摸功能正常运行。

默认出厂时，触摸接口选择开关设为 I2C0，触摸通信通过 DSI 排线内的 I2C 通道完成。此时仍需通过顶针接口或 Type-C 接口额外供电。

如需使用树莓派 40PIN 接口上的 I2C1 进行触摸通信：

  1. 将触摸接口选择开关切换至 I2C1。
  2. 使用顶针或 4PIN 杜邦线，连接树莓派的 SDA、SCL、5 V 和 GND 引脚。

10.1inch DSI LCD (E) 触摸接口选择开关及 I2C1、I2C0 标识

外观尺寸​

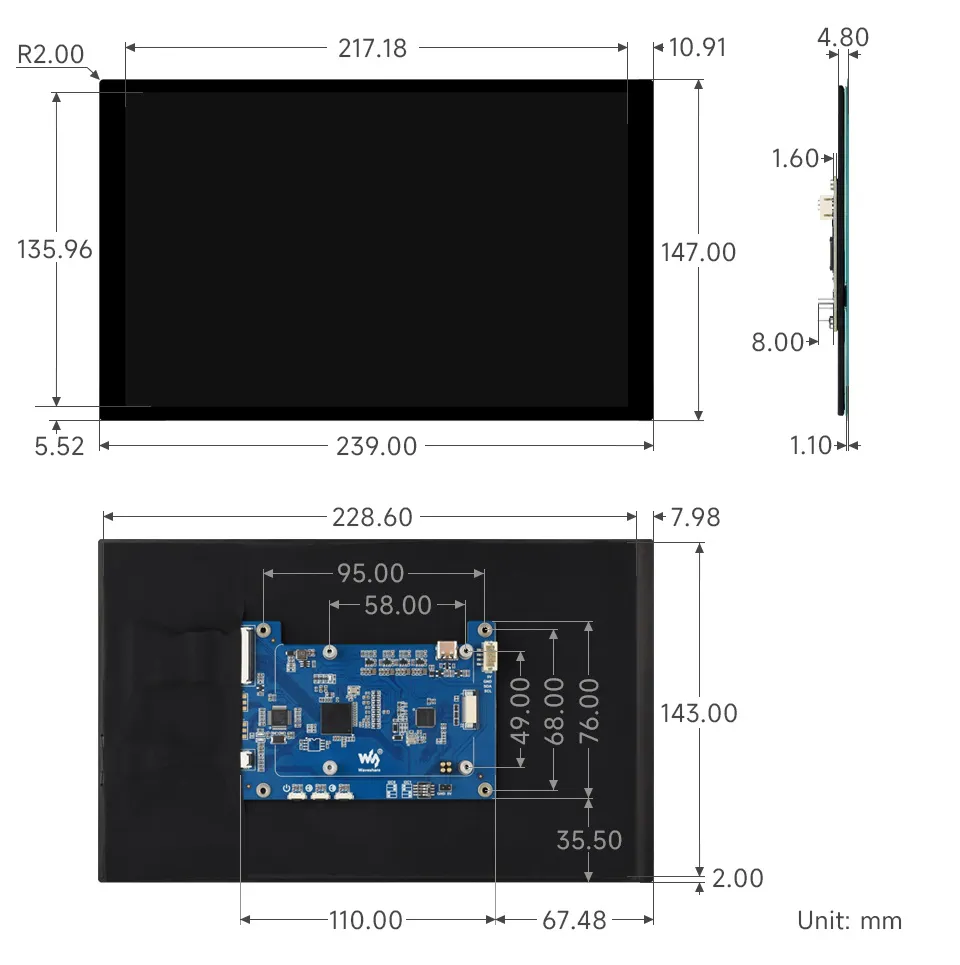

10.1inch DSI LCD (E) 外观尺寸
