FAQ

问：LCD 使用几分钟后，在边沿有出现黑影？

• 这可能是由于客户在 config.txt 中打开了 hdmi_drive 的选项



• 解决方法是注释掉该选项，并重新给树莓派上电。刚开始时可能屏还未完全恢复，等几分钟即可（有时可能需要半个小时，具体由在非正常情况下运行的时间决定）。

问：使用 LCD 连接到 PC 机上，无法正常显示，怎么解决？

• 确定 PC 机的 HDMI 接口可以正常输出。
• PC 只连接 LCD 作为显示设备，不连接其它的显示器。
• 先接供电线再接 HDMI 线。
• 有些 PC 机还需要重启才能正常显示。

问：接到 PC 机上或其它非指定的 mini PC，使用 Linux 系统，怎么使用触摸功能？

可以尝试把通用触摸驱动“hid-multitouch”编译到内核里，一般就可以支持触摸。

问：10.1inch HDMI LCD (B) 正常工作的工作电流是？

使用 5 V 供电，开背光工作电流约为 750 mA，关背光工作电流约 300 mA。

问：10.1inch HDMI LCD (B) 如何使用 PWM 控制背光？

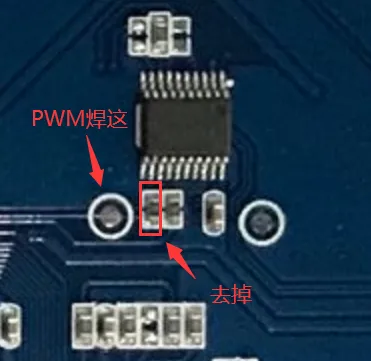

如下图去掉电阻，并将 PWM 焊盘连接到树莓派的 P1 脚。 在树莓派终端执行以下命令：

gpio -g pwm 18 0
gpio -g mode 18 pwm
gpio pwmc 1000
gpio -g pwm 18 X

将 X 设置为 0～1024 之间的数值。0 对应最高亮度，1024 对应最低亮度。

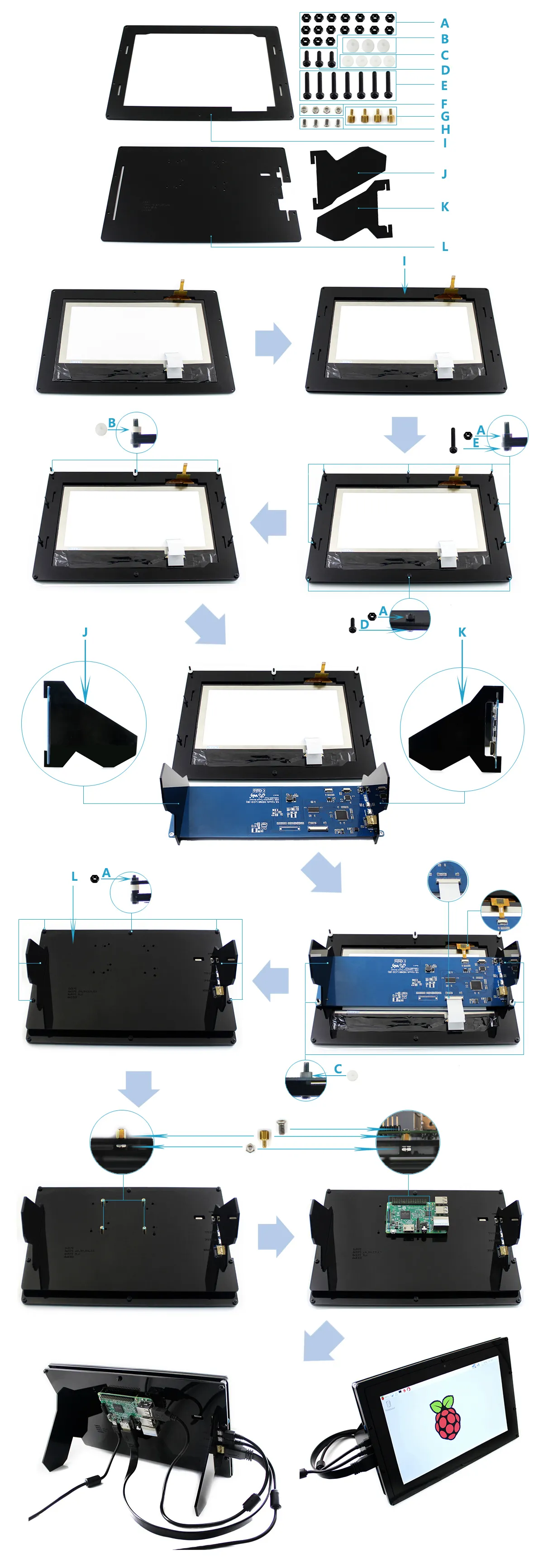

问：如何安装 10.1inch HDMI LCD (B) 的支架？
