使用教程

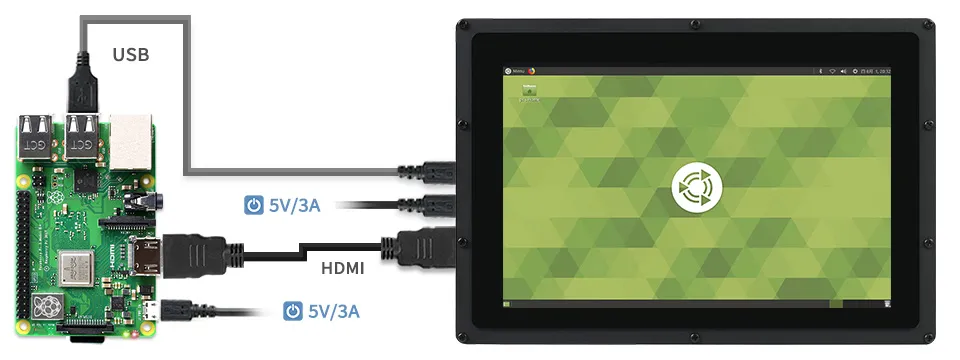

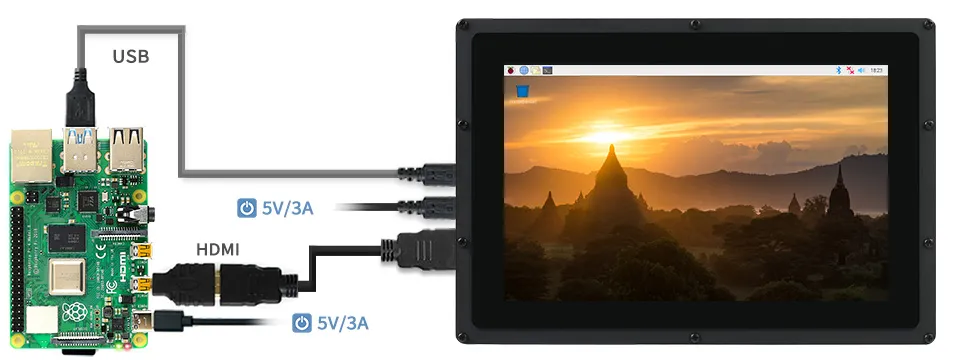

硬件连接

1. 触摸屏的 Power Only 接口接入 5 V 电源适配器。
2. 用 HDMI 线连接触摸屏和树莓派的 HDMI 接口。
3. 用 Type-A 转 micro 的 USB 线连接触摸屏的 Touch 接口和树莓派的任意一个 USB 接口。
4. 将 TF 卡插到树莓派的 TF 卡槽，给树莓派上电，正常等待十几秒后即可正常显示。

软件设置

注意

支持树莓派的 Raspberry Pi OS / Ubuntu / Kali 和 Retropie 系统。

1. 请在 Raspberry Pi OS 镜像下载页面 下载最新版本的镜像

2. 将压缩文件下载到 PC 上，并解压得到 .img 文件

3. TF 卡连接到 PC，使用 Panasonic SDFormatter SD 卡格式化工具 格式化 TF 卡

4. 打开 Win32 Disk Imager 镜像烧录工具，选择第 1 步准备的系统镜像，点击 write 烧写系统镜像

5. 烧写完成后，打开 TF 卡根目录的 config.txt 文件，在 config.txt 最后加入以下代码，保存并安全弹出 TF 卡

   hdmi_group=2
   hdmi_mode=87
   hdmi_cvt=1280 800 60 6 0 0 0
   hdmi_drive=1

树莓派软件调光

Bullseye 系统

注意

仅 Rev4.1 版本支持 USB 调光功能

wget https://www.waveshare.net/w/upload/0/01/Brightness-HDMI.zip
unzip Brightness-HDMI.zip
cd Brightness-HDMI
sudo chmod +x install.sh
./install.sh

Bookworm 系统

注意

仅 Rev4.1 版本支持 USB 调光功能

wget https://www.waveshare.net/w/upload/3/36/Raspios-bookworm-7HP-Backlight.zip
unzip Raspios-bookworm-7HP-Backlight.zip
cd 32
#cd 64
sudo chmod +x 7H_Backlight

运行完成后进入对应文件夹双击图标运行驱动
