FAQ

问：10.1inch HDMI LCD (E) 的显示区域是？

222.72mm(H) x 125.28mm(V)

问：怎么去除树莓派开机时 GPU 自检的彩色方块？

在 Raspberry Pi OS 的 config.txt 中添加以下配置。Bookworm 及更新版本的路径为 /boot/firmware/config.txt；Bookworm 之前的版本使用 /boot/config.txt。

disable_splash=1

问：如何替换树莓派开机 logo 图片？

将自定义图片替换此目录的图片即可 /usr/share/plymouth/themes/pix/splash.png

问：10.1inch HDMI LCD (E) 的工作温度是？

商业级（0~70 摄氏度）。

问：10.1inch HDMI LCD (E) 正常工作的工作电流是？

使用 5V 供电，约 750~900mA。

问：10.1inch HDMI LCD (E) 如何使用 PWM 控制背光？

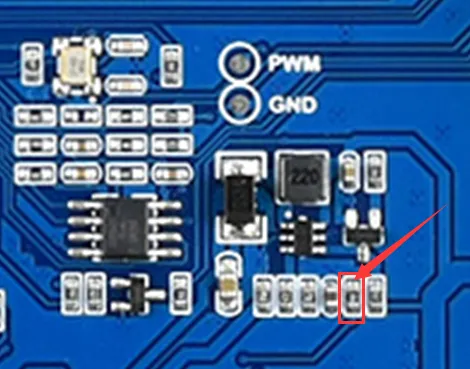

如下图，去掉该电阻并将上焊盘连接到树莓派的 P1 脚。
在树莓派终端执行以下命令：

gpio -g pwm 18 0
gpio -g mode 18 pwm （占用管脚为 PWM 管脚）
gpio pwmc 1000
gpio -g pwm 18 X （X 取值在 0~1024 之间），0 最亮，1024 最暗
