搭配 Raspberry Pi 使用

硬件连接

Raspberry Pi 5

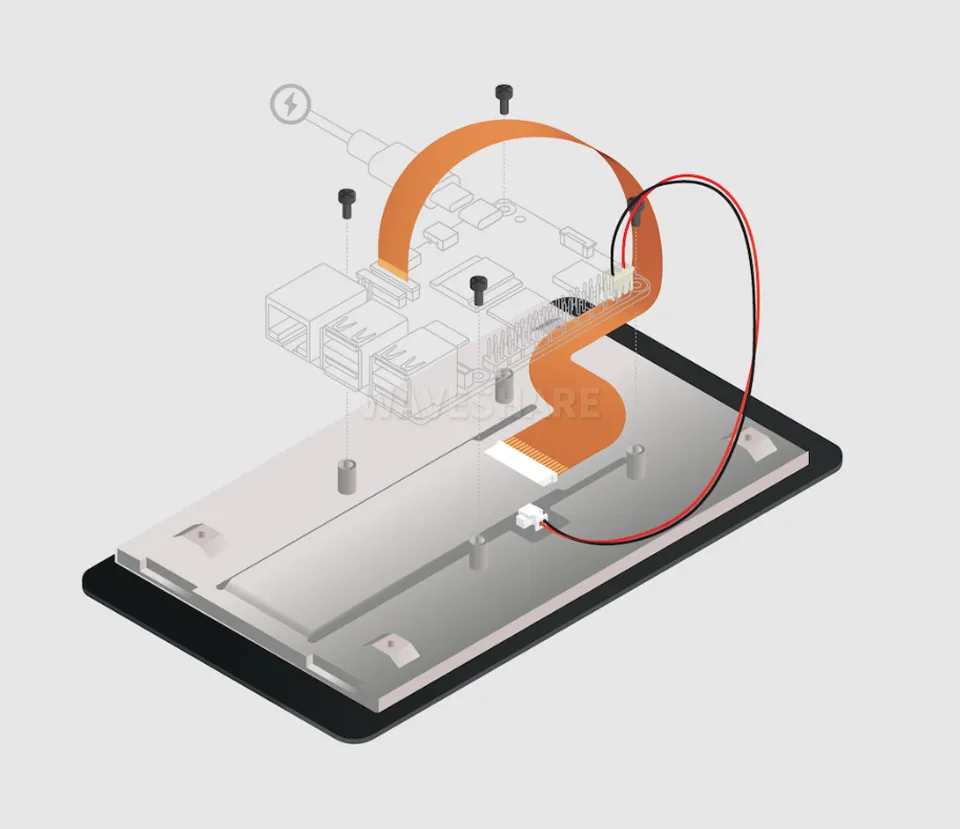

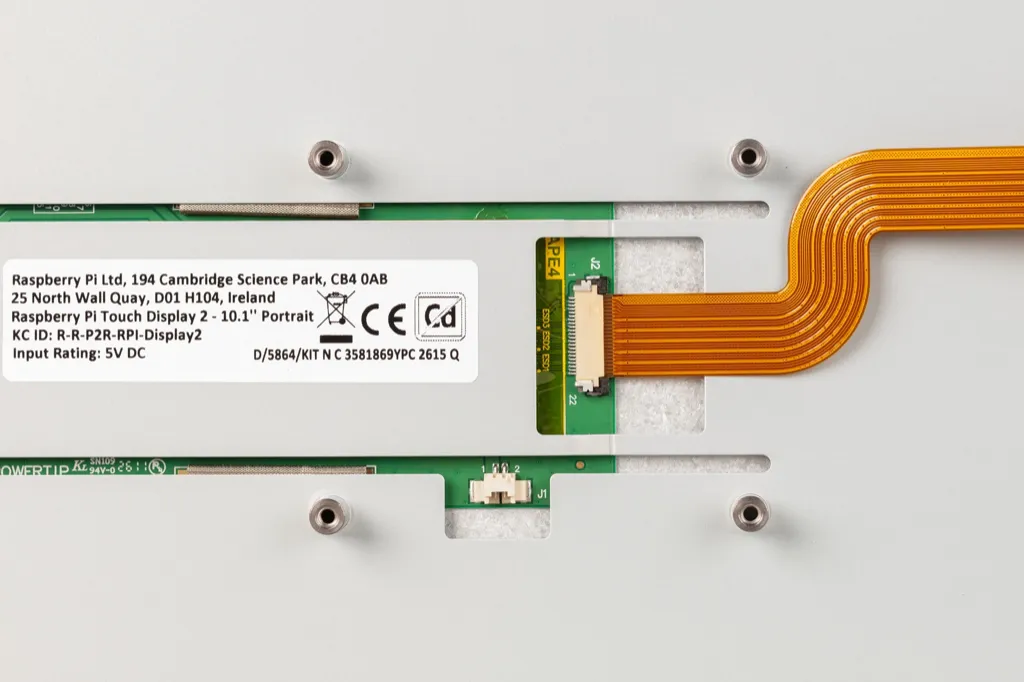

1. 使用 22-pin Mini-to-Mini DSI 排线，连接到 Raspberry Pi 5 的 DISP 接口。将 DSI 另外一端插入 Touch Display 2 FFC 连接器，然后将固定夹滑回原位以固定电缆，金手指朝上。

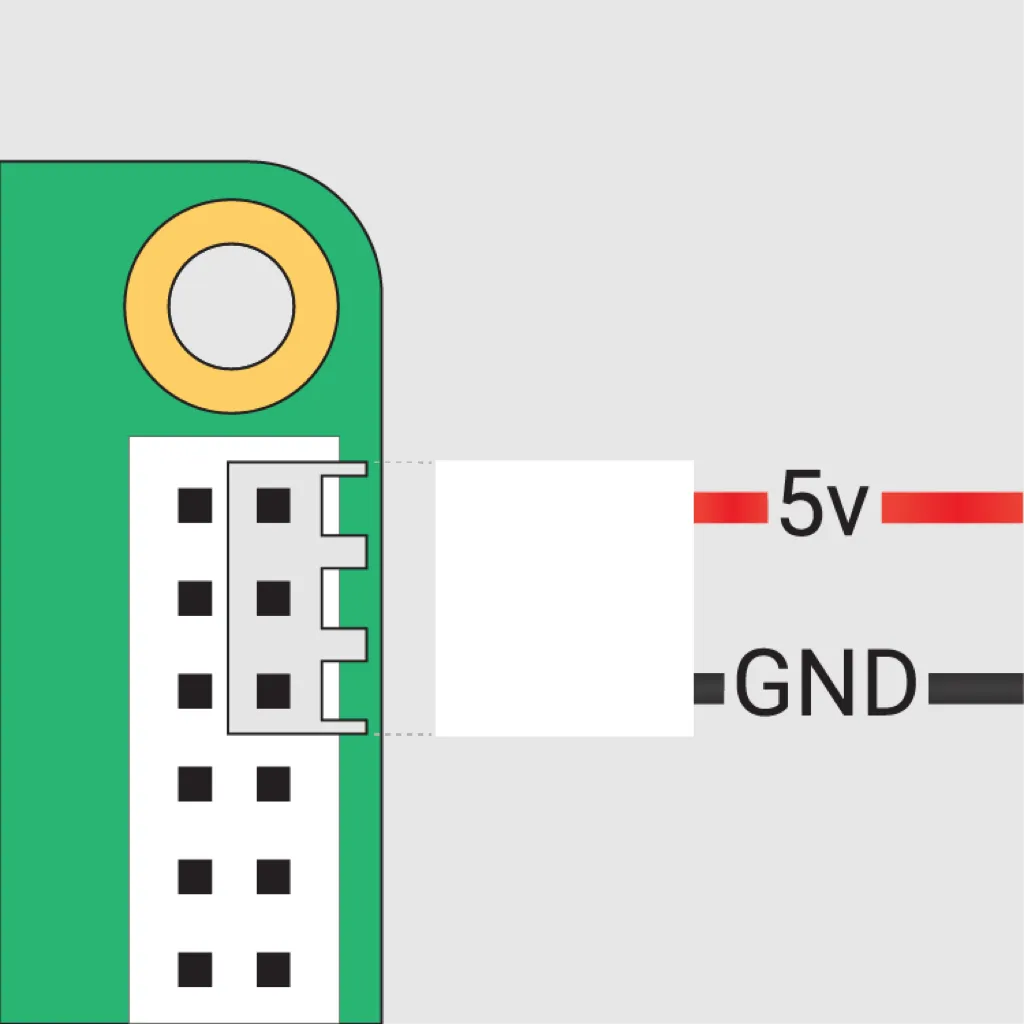

2. 使用 GPIO 电源线，将显示屏的电源接口连接到 Raspberry Pi 5 的 5 V 和 GND 引脚。

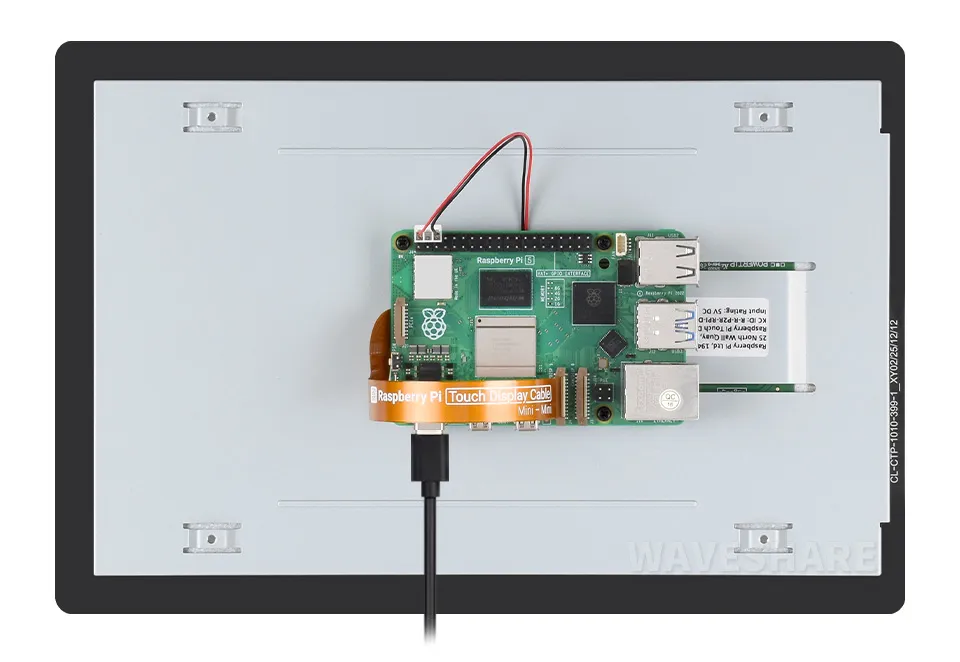

3. 使用显示屏背面的安装孔和螺丝固定 Raspberry Pi 5。

4. 检查排线方向和 GPIO 电源线极性，确认无误后再接通电源。

Compute Module IO Board

1. 使用 22-pin Mini-to-Mini DSI 排线连接 IO Board。将 DSI 另外一端插入 Touch Display 2 FFC 连接器，然后将固定夹滑回原位以固定电缆，金手指朝上。

信息

在 CM5 IO Board 及更新型号上，可使用标有 DISP 的任一接口。 在 CM4 IO Board 及更早型号上，只能使用 DISP1 接口。

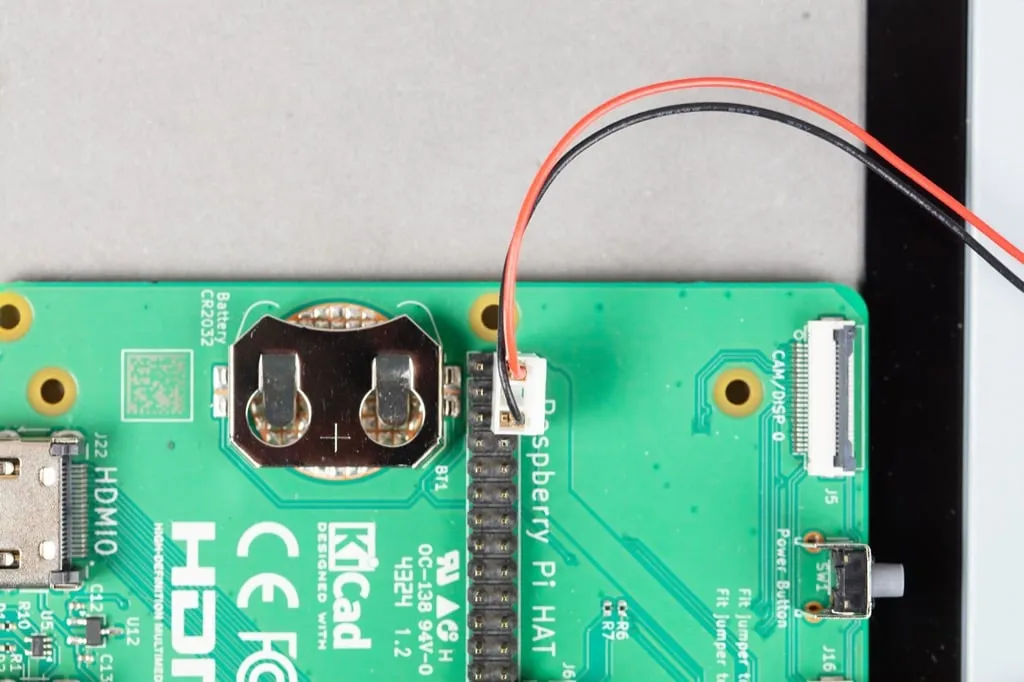

2. 使用 GPIO 电源线连接 5 V 和 GND。

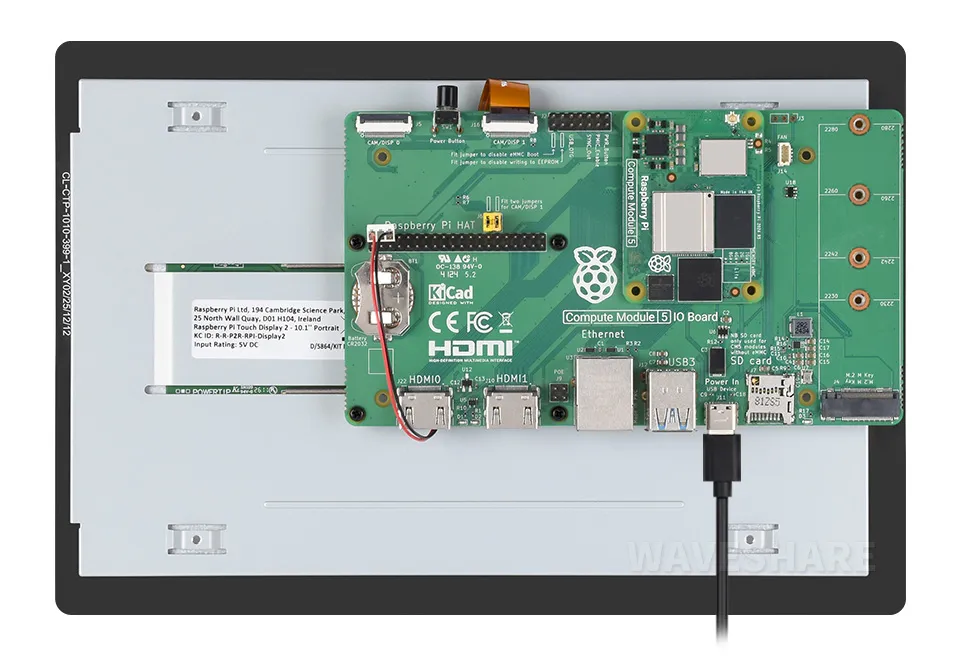

3. 用 M2.5 螺丝将 Compute Module IO Board 固定到显示屏上。

软件设置

Raspberry Pi 5

Raspberry Pi 5 及更新型号通常可以自动识别显示屏。首次使用前建议更新系统和引导程序：

sudo apt update
sudo apt full-upgrade
sudo rpi-eeprom-update -a

重启 Raspberry Pi 后，显示屏应在系统启动时自动显示画面并响应触摸。

Compute Module

Compute Module 不会自动识别 DSI 显示屏，需要编辑 /boot/firmware/config.txt，加入以下覆盖层：

dtoverlay=vc4-kms-v3d
#DSI1 Use
dtoverlay=vc4-kms-dsi-ili79600-10-1inch
#DSI0 Use
#dtoverlay=vc4-kms-dsi-ili79600-10-1inch,dsi0

保存后重启：

sudo reboot

启动时间

显示屏可能需要等待约 1 分钟，Raspberry Pi OS 才会在屏幕上输出画面。

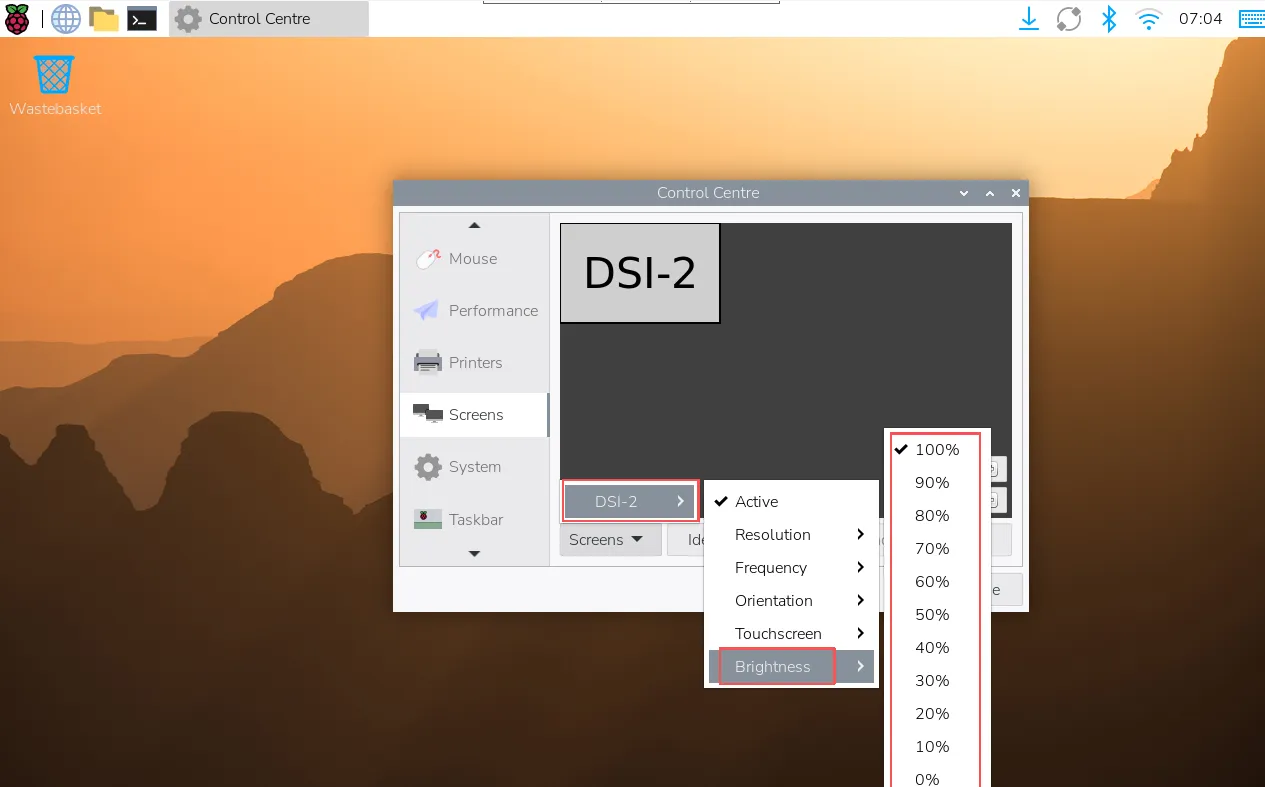

背光亮度调节

1. 点击左上角菜单，进入 "Preferences" > "Control Center"，选择 "Screens"。



2. 进入 "Screen" > "DSI-2" > "Brightness"，勾选并调整所需的背光亮度，亮度立即发生变化。



Trixie 显示旋转

GUI 界面旋转

1. 点击左上角菜单，进入 "Preferences" > "Control Center"，选择 "Screens"。



2. 进入 "Screen" > "DSI-1" > "Touchscreen"，勾选对应的触摸设备。



3. 进入 "Screen" > "DSI-2" > "Orientation"，选择所需方向，最后点击 "Apply" 完成显示和触摸同步旋转。



显示器编号

实际显示器编号可能为 DSI-1 或 DSI-2，请以系统识别结果为准。

Lite 版本旋转

显示旋转

对于 Raspberry Pi OS Lite（无图形界面），可以通过修改启动参数设置显示旋转。 编辑 cmdline.txt：

sudo nano /boot/firmware/cmdline.txt

在文件开头添加对应旋转角度的参数，保存并重启后生效。

# 显示旋转 90 度
video=DSI-1:1200x1920M@60,rotate=90

# 显示旋转 180 度
video=DSI-1:1200x1920M@60,rotate=180

# 显示旋转 270 度
video=DSI-1:1200x1920M@60,rotate=270

旋转限制

1. 当同时使用 DSI 和 HDMI 显示器时，cmdline.txt 方式无法将 DSI 显示器与 HDMI 显示器分开旋转。
2. cmdline.txt 方式只设置显示方向，无法自动同步触摸方向。 如果需要调整触摸方向，需要额外配置 触摸旋转。

触摸旋转

编辑配置文件：

sudo nano /boot/firmware/config.txt

在对应的设备树覆盖层中添加触摸旋转参数：

dtoverlay=vc4-kms-dsi-ili79600-10-1inch,swapxy

根据实际安装方向选择参数：

参数	说明
invx	反转触摸 X 轴（左右方向）
invy	反转触摸 Y 轴（上下方向）
swapxy	交换触摸 X/Y 轴（旋转 90°）
disable_touch	禁用触摸功能

多个参数可以同时使用，参数之间使用英文逗号分隔。

例如：

dtoverlay=vc4-kms-dsi-ili79600-10-1inch,swapxy,invy

保存后重启 Raspberry Pi：

sudo reboot

触摸方向调整

触摸旋转参数需要根据显示安装方向组合设置：

• swapxy：交换触摸 X/Y 轴
• invx：反转触摸 X 轴
• invy：反转触摸 Y 轴

如果触摸方向与显示方向不一致，可以通过组合以上参数进行调整。

触摸模式选择

Raspberry Pi OS Trixie 支持两种触控模式，可在 "Screen Configuration" > "Touchscreen" 中切换。

Mouse Emulation

• 单击对应鼠标左键。
• 长按对应鼠标右键。
• 支持双击。
• 不支持滑动页面和多点触摸。

Multitouch

• 支持多点触摸。
• 支持滑动页面。
• 不支持双击和长按右键。

屏幕键盘

Raspberry Pi OS Trixie 系统默认集成了 Squeekboard 屏幕键盘。

• 系统会在可输入文字时自动弹出屏幕键盘，在不可输入文字时自动隐藏。
• 也可通过任务栏右上角的键盘图标手动显示或隐藏。

在 Trixie 系统中，可通过 "Preferences" > "Control Center" > "Display" 设置屏幕键盘显示或隐藏。
