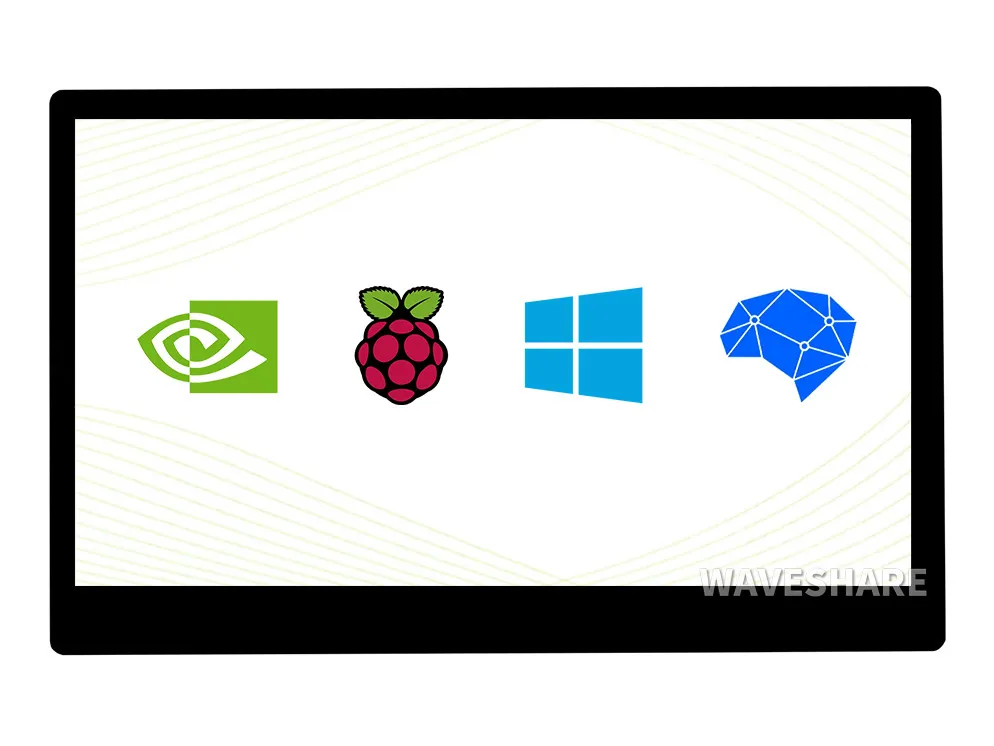

11.6inch HDMI LCD (H)

11.6inch HDMI LCD (H)

SKU产品

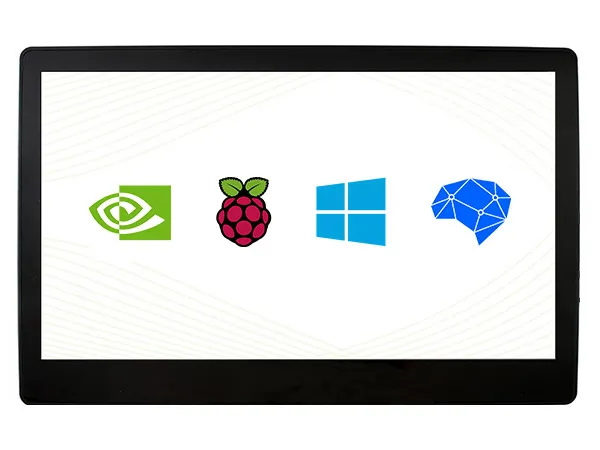

1549211.6inch HDMI LCD (H)（带外壳）
1793411.6inch HDMI LCD (H)

产品概述​

本产品是通用的 11.6 寸 HDMI 显示屏，1920×1080 分辨率，带钢化玻璃电容触摸面板。支持树莓派，也可作为计算机显示器。

产品特点​

  • 11.6 寸 IPS 屏，1920×1080 分辨率
  • 10 点电容式触摸控制，钢化玻璃电容触摸面板，硬度达 6H
  • 配合 Raspberry Pi 使用时，支持 Raspberry Pi OS / Ubuntu / Kali 和 Retropie
  • 作为计算机显示器使用时，支持 Windows 11 / 10 / 8.1 / 8 / 7
  • 支持多国语言 OSD 菜单（可用于电源控制，调节亮度/对比度等）
  • 带 3.5 mm 音频接口，支持 HDMI 音频输出
  • 支持 VGA 输入（需另配 VGA 转接线）
  • 支持通用的挂壁架，背面有 75 × 75 mm 的挂壁固定孔 (M4 螺丝孔）
  • 自带 75° 倾斜角度支架
注意

注：不带外壳版本，没有 VGA 输入和相关支架功能。

演示视频​


按键功能说明​

带外壳版本​

13

  1. 打开或关闭 LCD 显示，如长时间不使用 LCD，可通过该按键关闭 LCD 显示，以降低功耗。
  2. 方向键
  3. 确定功能
  4. 打开菜单和返回功能

屏幕安装参考说明（不带外壳版本）​

屏幕的液晶和触摸板之间使用的是双面胶粘合的方式，为防止在某些特殊情况下（如屏幕倾斜安装时）会出现液晶和触摸板剥离的情况，屏幕在安装的过程中需要考虑给 LCD 做支撑，以下给出参考示例。

注意

以下用到的组装材料不包含在出货的套件中！！此处只是作为安装参考以及用料参考

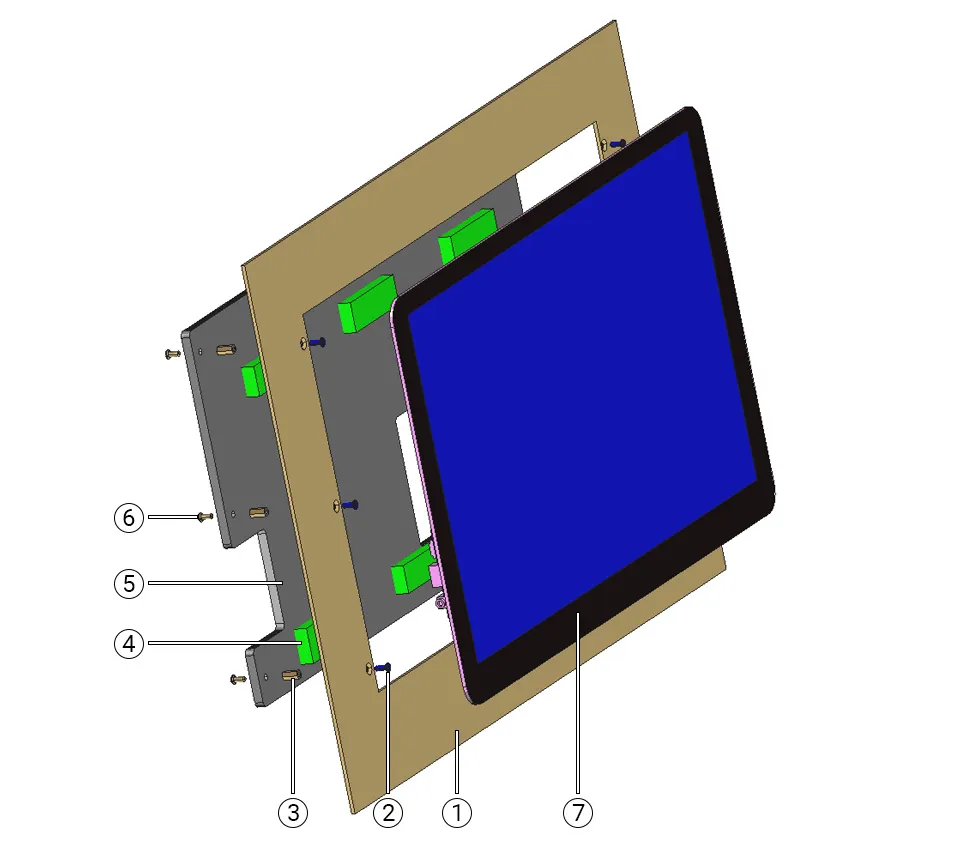

参考示意图​

LCD Intro(1)

部件名称：

  1. 设备壳体
  2. 沉头机牙螺丝
  3. 铜柱
  4. 背胶海绵
  5. 亚克力板（厚度 5 mm 及以上）
  6. 圆头机牙螺丝
  7. HDMI LCD

装配说明：

  1. 将铜柱 ③ 通过沉头螺丝 ② 固定在设备壳体 ① 的背面，再将 HDMI LCD ⑦ 嵌入设备壳体 ① 并粘结牢固，壳体上的沉头螺丝孔会在被屏幕边缘遮挡住，外观面看不到螺丝。
  2. 将厚度合适的背胶海绵 ④ 贴在亚克力板 ⑤ 上，注意贴的位置要避开 PCB 板，最后通过圆头螺丝 ⑥ 固定在铜柱 ③ 上，装配完毕后要确保海绵完全贴合液晶屏的背面。
  3. 亚克力板上需要开孔避开 PCB 板上的元器件，方便接口与设备进行连接。

注意：液晶屏显示面不能朝向地面方向平行安装，否则会在重力的作用下脱落。另外，需要倾斜安装时，液晶屏背面同水平方向至少保持小于 75 度夹角以下

组装效果 3D 图​
