使用说明

搭配Pi5/CM5/CM4/CM3+/CM3使用​

1. 使用“DSI-Cable-12cm”排线，将显示屏DSI接口连接到树莓派主板的22PIN DSI1接口。
2. 树莓派背面朝下安装到显示屏底板上，并通过4PIN顶针连通5V供电和I2C通信。

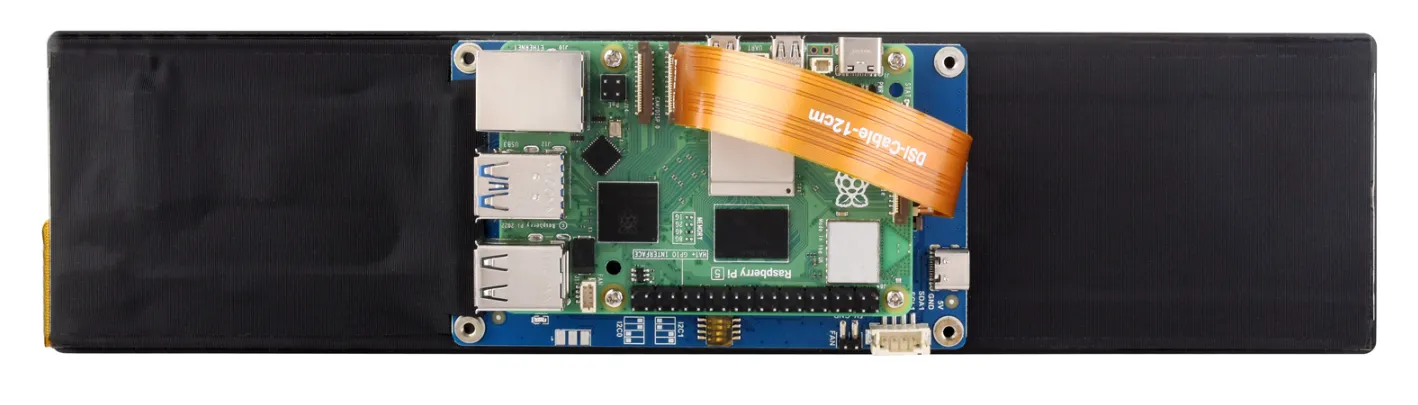

安装效果如下：

11

搭配Pi4B/3B+/3B/3A+使用​

1. 使用15PIN的FPC排线，将显示屏DSI接口连接到树莓派主板的DSI接口。
2. 树莓派背面朝下安装到显示屏底板上，并通过4PIN顶针连通5V供电和I2C通信。

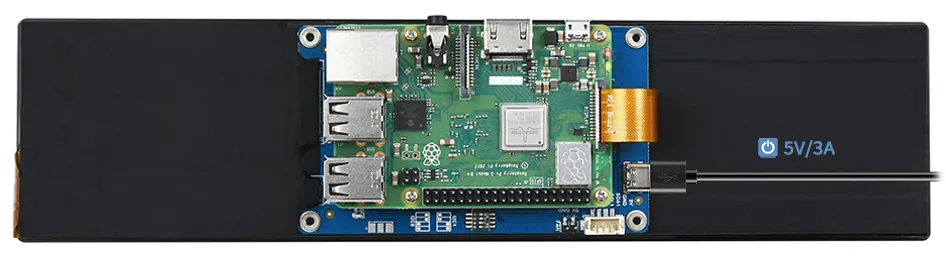

安装效果如下：

11

软件设置​

用于Trixie和Bookworm系统​

方法一：使用Raspberry Pi Imager烧写最新官方镜像​

800x480-DSI-LCD-0

  • 2. 镜像烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡。

    注意：由于Pi5/CM5/CM4/CM3+/CM3具有两个mipi DSI接口，请注意使用正确的DSI接口和指令，默认推荐使用DSI1。
    dtoverlay=vc4-kms-v3d
    #DSI1 Use
    dtoverlay=vc4-kms-dsi-waveshare-panel,11_9_inch
    #DSI0 Use
    #dtoverlay=vc4-kms-dsi-waveshare-panel,11_9_inch,dsi0

  • 3. 将TF卡插入树莓派，给树莓派上电，正常等待几秒后可以进入显示，系统启动后可以正常触摸。

方法二：使用预安装镜像​

1.选择对应的树莓派版本镜像，下载并解压为.img文件。
树莓派3/4B/CM4/5版本下载：Waveshare DSI LCD Bookworm- Pi3/4B/CM4/5预安装镜像
2.将TF卡连接到PC，使用SDFormatter格式化TF卡。
3.打开Win32DiskImager，选择准备好的系统镜像，点击“Write”开始烧录。
4.烧录完成后，打开TF卡根目录的config.txt文件，找到"[all]"这一行，根据自己的屏幕型号 ，取消注释相关行，以使能DSI屏，然后保存并安全弹出TF卡。

注意：对于Pi5/CM4/CM3+/CM3，由于有两个MIPI DSI显示接口，请确保使用正确的显示接口和指令，默认推荐使用DSI1显示接口。

下面以8.8inch DSI LCD为例：
使用DSI1接口：

#8.8inch DSI LCD
dtoverlay=vc4-kms-dsi-waveshare-panel,8_8_inch

使用DSI0接口：

#8.8inch DSI LCD
dtoverlay=vc4-kms-dsi-waveshare-panel,8_8_inch,dsi0

5.将TF卡插入树莓派，通电启动，等待几秒即可进入系统显示，触控功能也可正常工作。

用于Bullseye系统和Buster系统​

方法一：手动安装驱动​

1. 在树莓派官网下载最新版本的镜像，将压缩文件下载到PC上，并解压得到.img文件。
2. TF卡连接到PC，使用SDFormatter软件格式化TF卡。
3. 打开Win32DiskImager软件，选择第1步准备的系统镜像，点击write烧写系统镜像。
4. 烧写完成后，将TF卡接入到树莓派上，并启动树莓派，登录树莓派的终端（可以将树莓派接到HDMI显示器或用ssh远程登录）。

#第一步：下载并进入Waveshare-DSI-LCD驱动文件夹
git clone https://github.com/waveshare/Waveshare-DSI-LCD
cd Waveshare-DSI-LCD
#第二步：终端输入uname -a查看内核版本，并cd到对应文件目录
#6.1.21则运行下面指令
cd 6.1.21
#第三步：请确定当前使用的系统是多少位的，32位系统进入32目录，64位系统进入64目录
cd 32
#cd 64
#第四步：输入您对应的型号指令进行安装驱动，注意I2C拨码开关的选择
#11.9inch DSI LCD 480×800驱动：
sudo bash ./WS_xinchDSI_MAIN.sh 119 I2C0
#第五步：等待几秒，当驱动安装完成，没有提示任何报错时，进行重启加载DSI驱动即可正常使用
sudo reboot
#注意：以上步骤需要确保树莓派可以正常连接到互联网。

5.等待系统重启，将可以正常显示和触摸。

方法二：烧写预安装镜像​

1.选择您对应的树莓派版本镜像，下载并解压为.img文件
树莓派4B/CM4版本下载：Waveshare DSI LCD - Pi4预安装镜像
树莓派3B/3B+/CM3版本下载：Waveshare DSI LCD - Pi3预安装镜像
2.TF卡连接到PC，使用SDFormatter软件格式化TF卡。
3.打开Win32DiskImager软件，选择第1步准备的系统镜像，点击write烧写系统镜像。
4.烧写完成后，打开TF卡根目录的config.txt文件，在[all]下方加入以下代码，保存并安全弹出TF卡。

dtoverlay=WS_xinchDSI_Screen,SCREEN_type=6,I2C_bus=10
dtoverlay=WS_xinchDSI_Touch,invertedx,swappedxy,I2C_bus=10

5.将TF卡接入到树莓派上，并启动树莓派，等待30秒左右即可正常显示和触摸。

Buster系统注意事项​

1. 更新系统，如执行以下命令

sudo apt-get update
sudo apt-get full-upgrade

注意：在更新完系统后，原本安装的驱动有些文件可能会被覆盖掉，需要重新安装驱动才可以正常显示。
2. 更换主板
如果原来在Raspberry Pi 4 Model B上安装的驱动，用户更换主板，如修改成Raspberry Pi 3 Model B+，会导致显示屏无法正常显示。
因为Pi4和Pi3需要加载不同的驱动文件，需在新的主板上按照#方法一：手动安装驱动重新安装驱动才可以正常显示。

调节背光亮度​

图形界面调光​

以下步骤以Trixie系统为例:

  • 1.点击左上角菜单，依次进入 Preferences → Control Center，选择 Screens；

8inch dsi lcd -1

  • 2.进入"Screen"->"DSI-2"->"Brightness" ，勾选并调整所需的背光亮度，最后点击 Apply 保存设置。。

8inch dsi lcd -2

信息

在Bookworm系统中，该设置入口位于 Screen Configuration → Screen。

使用微雪背光调节应用程序​

您也可以使用微雪提供的图形化背光调节工具：

wget https://www.waveshare.net/w/upload/f/f4/Brightness.zip
unzip Brightness.zip
cd Brightness
sudo chmod +x install.sh
./install.sh

安装完成后，可以在开始菜单-> Accessories -> Brightness 打开该程序，如下图：

43H-800480-IPS-CT-details-13

使用终端调节背光亮度​

echo X | sudo tee /sys/class/backlight/*/brightness

其中X表示0~255中的任意数字。0表示背光最暗，255表示背光最亮。例如：

echo 100 | sudo tee /sys/class/backlight/*/brightness
echo 0 | sudo tee /sys/class/backlight/*/brightness
echo 255 | sudo tee /sys/class/backlight/*/brightness

Trixie/Bookworm显示旋转​

GUI 界面旋转
以下步骤以Trixie系统为例：

  • 1.点击左上角菜单，依次进入 Preferences → Control Center，选择 Screens

8inch dsi lcd -5

  • 2.进入"Screen"->"DSI-1"->"Touchscreen" ，勾选"10-0014 Goodix Capacitive TouchScreen"

8inch dsi lcd -6

  • 3：进入"Screen"->"DSI-2"->"Orientation" ，勾选您需要旋转的方向，最后点击"Apply"即可完成显示和触摸同步旋转。

8inch dsi lcd -7

  • 在Bookworm系统中，该设置入口位于 Screen Configuration → Screen。
信息

注意：仅在Trixie/Bookworm系统系统支持以上同步旋转方法。对于Bullseye/Butser系统，显示旋转后，需手动单独设置触摸旋转。

Bullseye/Buster显示旋转​

  • 1.打开"Screen Configuration"应用程序；

DSI-LCD-Bullseye-Rotate-02

  • 2.进入"Screen"->"DS-1"->"Orientation" ，勾选您需要旋转的方向，最后点击"Apply"，即可完成显示旋转。

DSI-LCD-Bullseye-Rotate-03DSI-LCD-Bullseye-Rotate-04

Bullseye/Buster触摸旋转​

sudo nano /boot/config.txt
#在config.txt文件末端修改触摸旋转角度的指令，重启后生效（默认存在0°触摸方向的指令）
#90
dtoverlay=WS_xinchDSI_Touch,invertedx,invertedy
#180
dtoverlay=WS_xinchDSI_Touch,invertedy,swappedxy
#270
#dtoverlay=WS_xinchDSI_Touch
#0
#dtoverlay=WS_xinchDSI_Touch,invertedx,swappedxy

lite版本显示旋转​

sudo nano /boot/cmdline.txt
#在cmdline.txt文件开头添加对应显示旋转角度的指令，保存重启后生效
#显示旋转90度
video=DSI-1:320x1480e,rotate=90
#显示旋转180度
video=DSI-1:320x1480e,rotate=180
#显示旋转270度
video=DSI-1:320x1480e,rotate=270

触摸模式选择​

Bookworm系统支持两种触控模式，可在 Screen Configuration > Touchscreen 菜单中切换：

DSI-Touch-Bookworm-Keyboard-03

  • 1.Mouse Emulation（默认）

    单击 = 鼠标左键功能
    长按 = 鼠标右键功能
    支持双击
    不支持滑动页面和多点触摸功能

注：此模式适合需要鼠标操作的场景，如双击打开文件管理器，长按实现右键功能。

  • 2.Multitouch

    支持多点触摸功能
    支持滑动页面
    不支持双击和长按右键功能

注：此模式适合触控优化场景，如网页浏览、滚动列表。

关闭/开启屏幕​

在树莓派终端运行以下指令，屏幕即可进入关闭状态：

wlr-randr --output DSI-2 --off
# DSI-2需修改为实际使用的显示器，例如"DSI-1"或"HDMI-A-1"

在树莓派终端运行以下指令，屏幕即可进入开启状态：

wlr-randr --output DSI-2 --on
# DSI-2需修改为实际使用的显示器，例如"DSI-1"或"HDMI-A-1"

注：该指令仅适用于 Labwc 和 Wayfire 图形界面，不适用于 X11 图形界面。

屏幕休眠​

在树莓派终端运行以下指令，屏幕即可进入休眠状态：

xset dpms force off

注：该指令仅适用于 X11 图形界面，不适用于 Labwc 和 Wayfire 图形界面。

禁用触摸​

在config.txt文件最后，加入以下对应禁用触摸的命令（config文件位于TF卡根目录，也可以通过命令访问：sudo nano /boot/config.txt）：

disable_touchscreen=1

注：添加指令后需重启生效。
