树莓派使用

硬件连接

以 Raspberry Pi 5 作为连接示例，先准备屏幕、树莓派主板、电源线、HDMI 线、USB 触摸线及对应转接头。

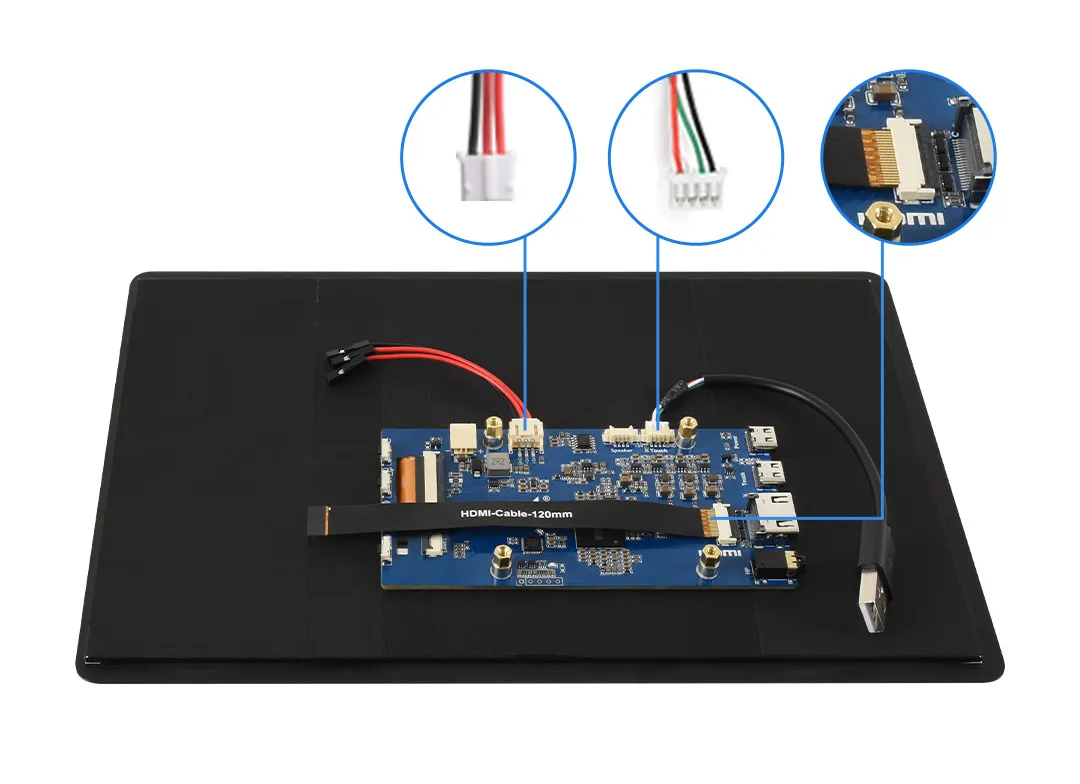

1. 将线材①、②、③接入到屏幕底板，如下图所示位置。

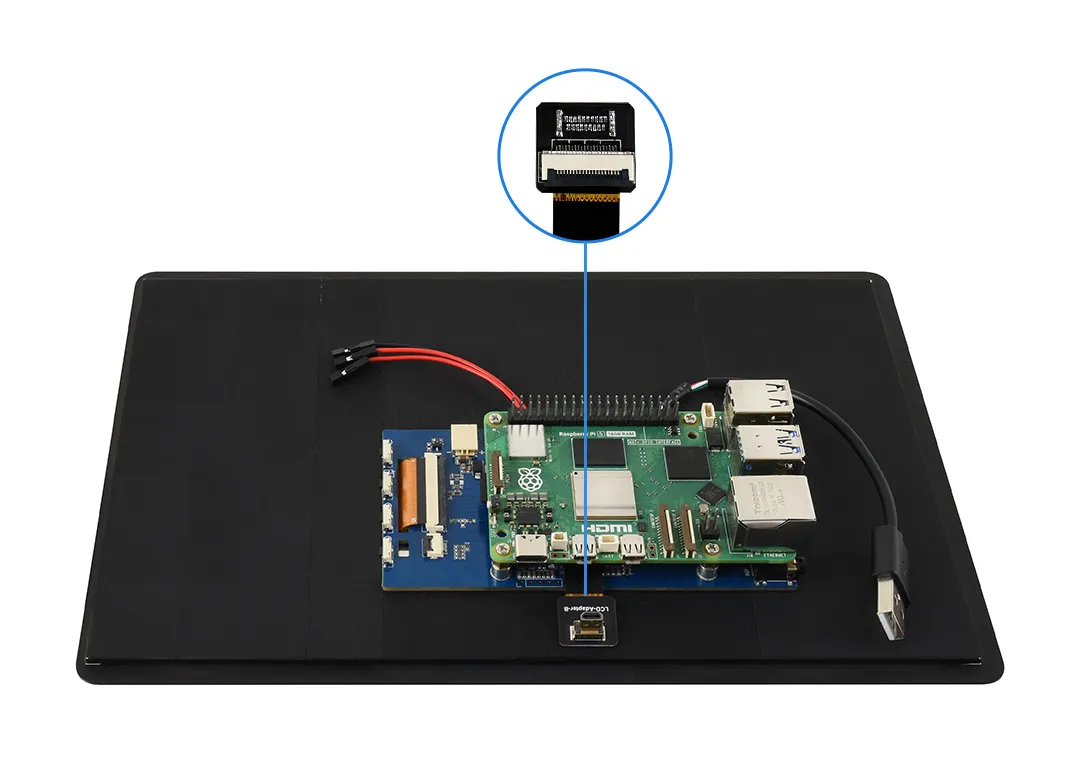

2. 将线材①另一端连接到 LCD 转接头（根据树莓派主板型号选择④或⑤)，然后将转接头插入树莓派的 Micro HDMI 接口。

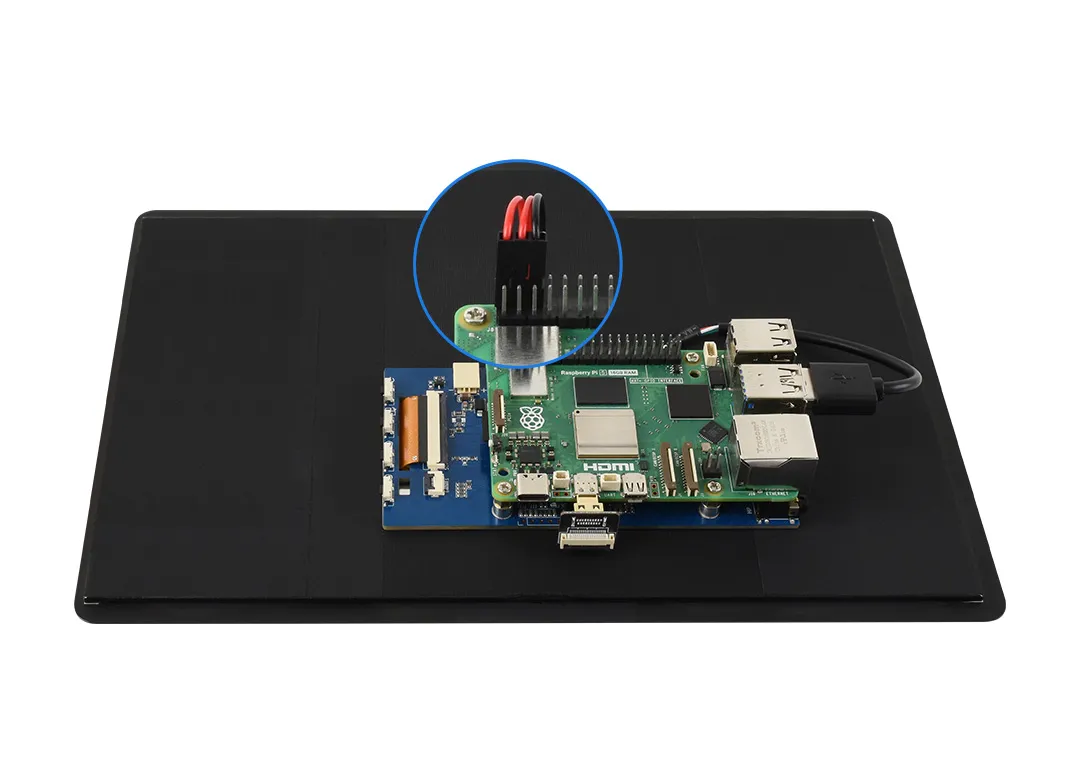

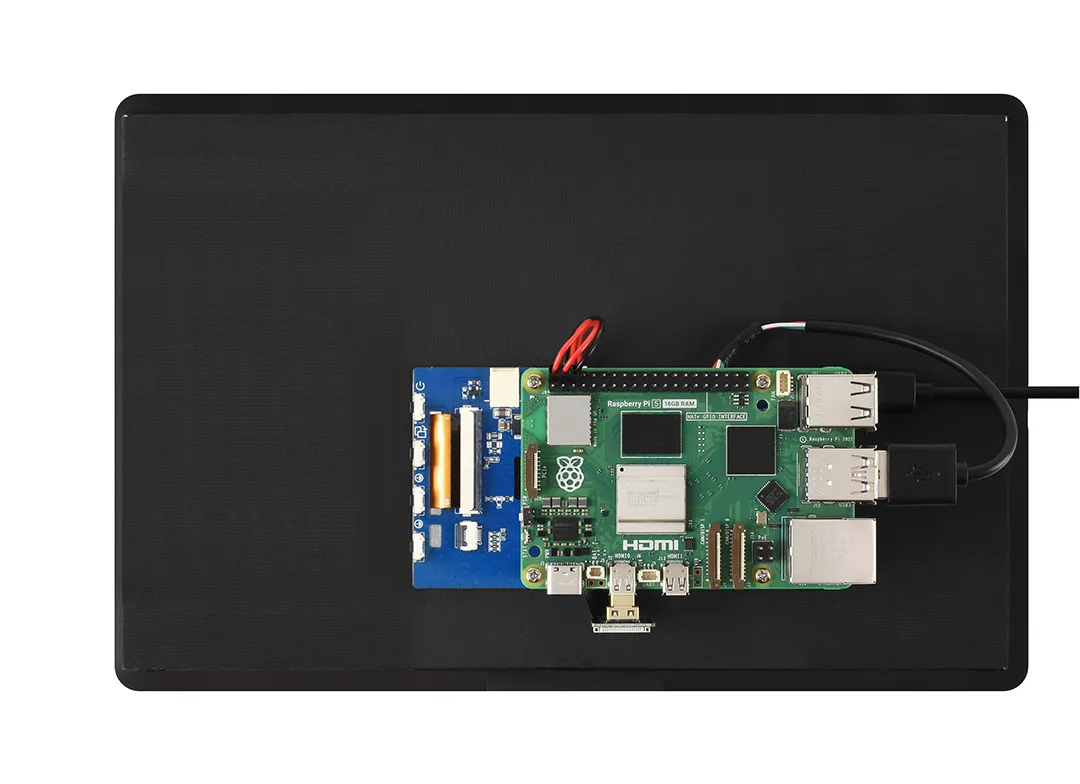

3. 将线材②另一端连接到树莓派主板的 USB 接口，线材③另一端连接到树莓派的 5V 5V GND 排针。



软件设置

1. 将 TF 卡连接到电脑，下载并使用 Raspberry Pi Imager 烧录最新 Raspberry Pi OS。



2. 烧录完成后，打开 TF 卡根目录中的 config.txt 文件，在文件末尾添加以下配置，保存后安全弹出 TF 卡。

   hdmi_force_hotplug=1
   hdmi_group=2
   hdmi_mode=87
   config_hdmi_boost=10
   hdmi_timings=1920 0 110 46 84 1200 0 5 5 78 0 0 0 60 0 164000000 0

3. 将 TF 卡插入 Raspberry Pi 并给屏幕接入 5V 电源。系统启动后，显示与触摸功能可正常使用。
