搭配 树莓派 使用

Pi5/CM5 硬件连接​

1.使用"FFC 线 22PIN 200mm (异向) "排线，将显示屏的DSI接口连接到树莓派主板的22PIN DSI接口。
2.使用"GPIO 连接线"，将显示屏的电源接口连接到树莓派主板的5V GND排针。

Gpio-connection

3.用M2.5螺丝将树莓派固定到显示屏上。

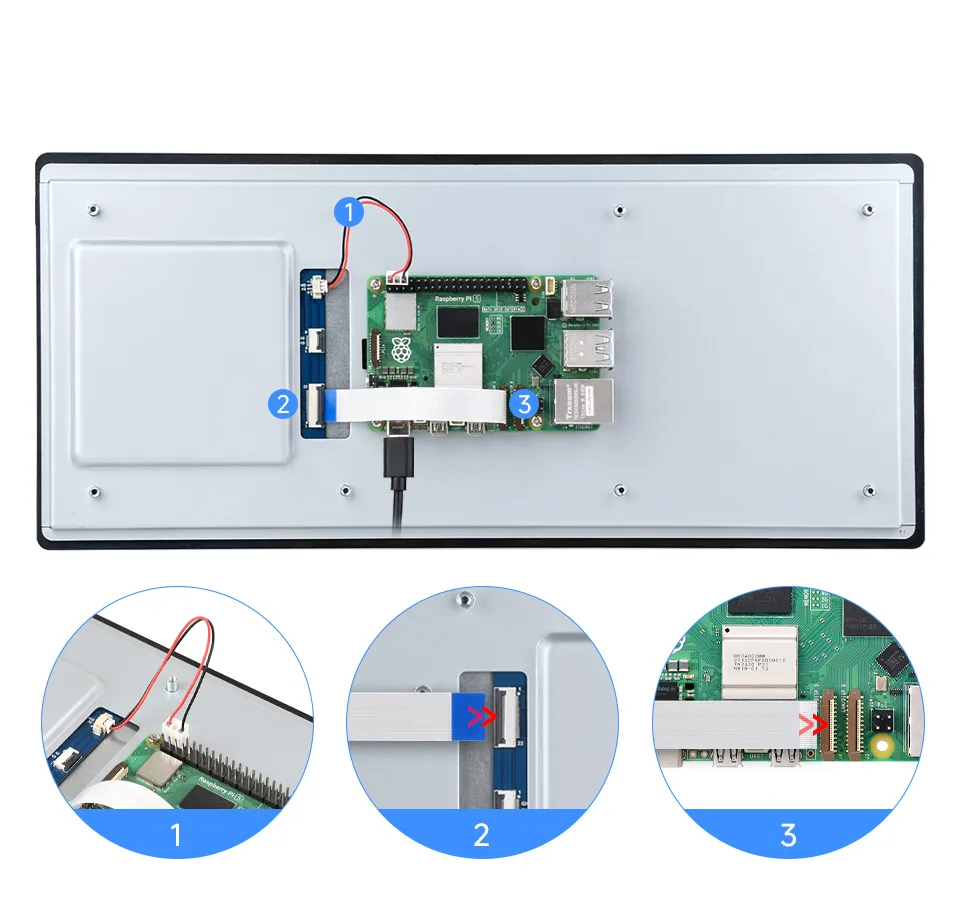

安装效果如下：

12

注意：请确保 DSI 排线方向连接无误，并通过 GPIO 引脚提供 5V 电源。

软件设置​

方法一：烧录最新Trixie和Bookworm系统（推荐）​

1. 将TF卡连接到PC，下载并使用Raspberry Pi Imager进行烧录对应系统镜像。

Raspberry Pi Imager burning

2. 镜像烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡。

注意：由于Pi5/CM5/CM4/CM3+/CM3具有两个mipi DSI接口，请注意使用正确的DSI接口和指令，默认推荐使用DSI1。
dtoverlay=vc4-kms-v3d
#DSI1 Use
dtoverlay=vc4-kms-dsi-waveshare-panel-v2,12_3_inch_a_4lane
#DSI0 Use
# dtoverlay=vc4-kms-dsi-waveshare-panel-v2,12_3_inch_a_4lane,dsi0

3. 将TF卡插入树莓派，给树莓派上电，正常等待30秒左右可以进入显示，系统启动后可以正常触摸。

方法二：烧写预安装镜像​

1. 选择预安装镜像，下载并解压为.img文件

2. 烧写完成后，将TF卡接入到树莓派上，并启动树莓派，等待30秒左右即可正常显示和触摸。
