12.3inch 1920x720 LCD 产品说明
•12.3英寸IPS屏幕，1920x720硬件分辨率
•10点电容触控，In-cell触摸工艺，极窄边框，轻薄厚度，快速响应
•配合Raspberry Pi使用时，支持Raspberry Pi OS / Ubuntu / Kali 和 Retropie
•作为计算机显示器使用时，支持Windows 11 / 10 / 8.1 / 8 / 7
•搭配Jetson系列使用时，支持Ubuntu
•支持多国语言OSD菜单（可用于电源控制，调节亮度/对比度等）
•支持软件DDC/CI调光
| SKU | 产品 |
|---|---|
| 待补 | 12.3inch 1920x720 LCD |
产品参数
| 项目 | 描述 | 单位 |
|---|---|---|
| 产品型号 | 12.3inch 1920x720 LCD | / |
| 尺寸 | 12.3 | Inch |
| 可视角度 | 178 | Deg |
| 分辨率 | 1920x720 | Pixels |
| 整机尺寸 | 301.2(H)×123.35(V)×12.4(D) | mm |
| 显示区域 | 293.10(H)×110.20(V) | mm |
| 色域 | 72% | NTSC |
| 最大亮度 | 300 | cd/m² |
| 对比度 | 1200:1 | / |
| 背光调节 | OSD菜单/DDCCI调光 | / |
| 刷新率 | 60 | Hz |
| 显示接口 | HDMI/Type-C | / |
| 电源接口 | 5V供电 | / |
| 最大功耗 | 5 | Watt |
电气规格
| 参数 | 最小值 | 标准值 | 最大值 | 单位 | Note |
|---|---|---|---|---|---|
| 输入电压 | 4.75 | 5.00 | 5.25 | V | Note 1 |
| 输入电流 | 1 | 1 | TBD | A | Note 2 |
| 工作温度 | 0 | 25 | 60 | ℃ | Note 3 |
| 存储温度 | -10 | 25 | 70 | ℃ | Note 3 |
•Note 1： 输入电压超过最大值或操作不当可能会对设备造成永久性损坏。
•Note 2： 输入电流需≥1A，否则将导致启动失败或者显示异常，长时间处于异常状态可能会对设备造成永久性损坏。
•Note 3： 请不要将显示屏长期置于高温高湿的存储环境，显示屏需在极限值范围内工作，否则将可能损坏显示屏。
EDID时序参数
如果主控板的系统可以自动识别EDID进行显示，则无需额外设置相关时序参数。
否则可以参考如下EDID设置：
| Pixel Clock | H Adressable | H Blanking | V Adressable | V Blanking | H Front Porch | H Sync Width | V Front Porch | V Sync Width | H Image Size | V Image Size | H Border | V Border |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100.20 | 1920 | 260 | 720 | 36 | 120 | 32 | 16 | 10 | 708 | 398 | 0 | 0 |

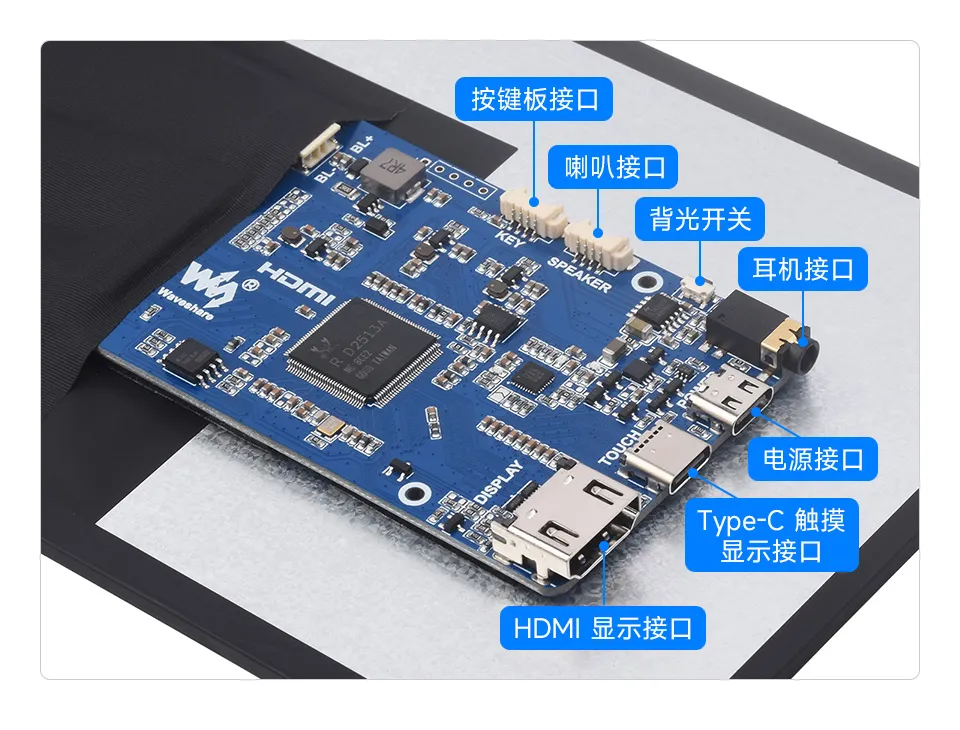

接口介绍
