树莓派使用

如何使用

支持树莓派的 Raspberry Pi OS / Ubuntu / Kali 和 Retropie 系统。

请在 树莓派官网 下载最新版本的镜像。

1. 将压缩文件下载到 PC 上，并解压得到。img 文件。

2. TF 卡连接到 PC，使用 SDFormatter 软件格式化 TF 卡。

3. 打开 Win32DiskImager 软件，选择第 1 步准备的系统镜像，点击 write 烧写系统镜像。

4. 烧写完成后，打开 TF 卡根目录的 config.txt 文件，在 config.txt 最后加入以下代码，保存并安全弹出 TF 卡，将 TF 卡插入树莓派。

   hdmi_group=2
   hdmi_mode=87
   hdmi_cvt 1920 720 60 6 0 0 0
   hdmi_drive=2

5. 将 LCD 通过铜柱与 Raspberry Pi 固定。此时显示屏的 5V 和 GND 会通过顶针连接到树莓派对应 GPIO 上，起供电作用。

6. 给 LCD 的 Power 接口接入 12V 电源，正常可以看到树莓派指示灯亮起，LCD 背光点亮，等待几秒后即可正常进入系统画面。

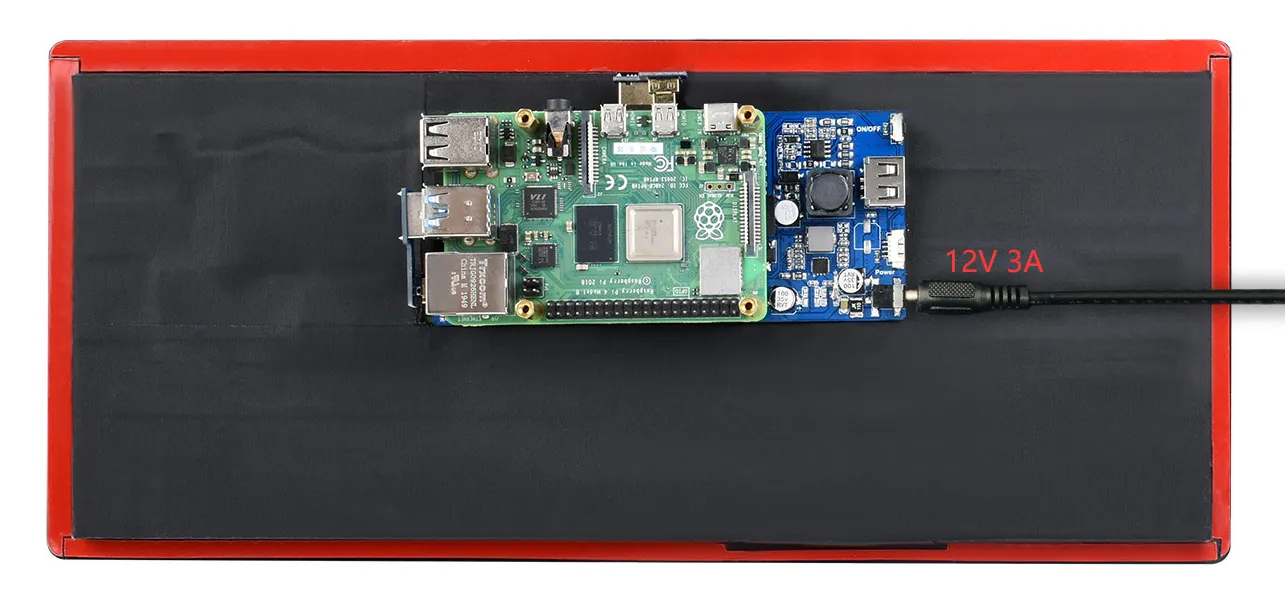

硬件连接如下图：
