12.48inch e-Paper Module (B) 产品说明

SKU	产品
待补	12.48inch e-Paper Module (B)

版本说明

V2：硬件结构及接口与V1版本兼容，使用V2程序。如果您是第一次采购，并且屏幕背面带有V2标签，直接使用V2程序即可。
V1：使用V1程序。

特点

尺寸： 12.48inch
外形尺寸（裸屏）：261.40mm × 211.00mm × 1.20mm
外形尺寸（亚克力外壳）：280.0mm x 229.5mm
显示尺寸：252.98mm × 190.90mm
工作电压：3.3V/5V
通信接口：SPI
点距：0.194mm × 0.194mm
分辨率：1304 x 984
显示颜色：黑、白、红
灰度等级：2
全局刷新：37s
刷新功耗： 82.5mW(typ.)
休眠电流： <0.01uA(接近0)
工作温度： 0 ~ 40 ℃
存储温度： -25 ~ 60 ℃

【备注】：
刷新时间：刷新时间为实验测试数据，实际刷新时间会有误差，以实际效果为准。全局刷新过程中会有闪烁效果，这个是正常现象
刷新功耗：功耗数据为实验测试数据，实际功耗由于驱动板的存在和实际使用情况的不同，会有一定误差，以实际效果为准
在低温环境下进行刷新可能出现显示偏色，需要在25℃的环境中静止6小时后，在进行刷新。

SPI 通信时序

E-paper-spi-timing

由于墨水屏只需要显示，这里将从机发，主机收的数据线（MISO）隐藏。
CS：从机片选，当CS为低电平的时候，芯片使能
DC：数据/命令控制引脚，当DC=0时写入命令；DC=1时写入数据
SCLK： SPI通信时钟
SDIN：SPI通信主机发送，从机接收
时序：CPHL=0， CPOL=0 （SPI0）
【备注】具体关于SPI通信的相关信息，可以自行网上搜索资料了解 PS：如果显示有出现错位或者分区不同步请尝试降低SPI速率

屏幕图片刷新实质

上面了解到屏幕使用的是SPI通信，对于此屏幕可能有些客户会觉得奇怪为什么会有两个排线？
对于此问题的解释就是该屏幕是由4块小屏幕拼接而成变得大尺寸屏幕，因此对应着4路片选信号。

刷新实质

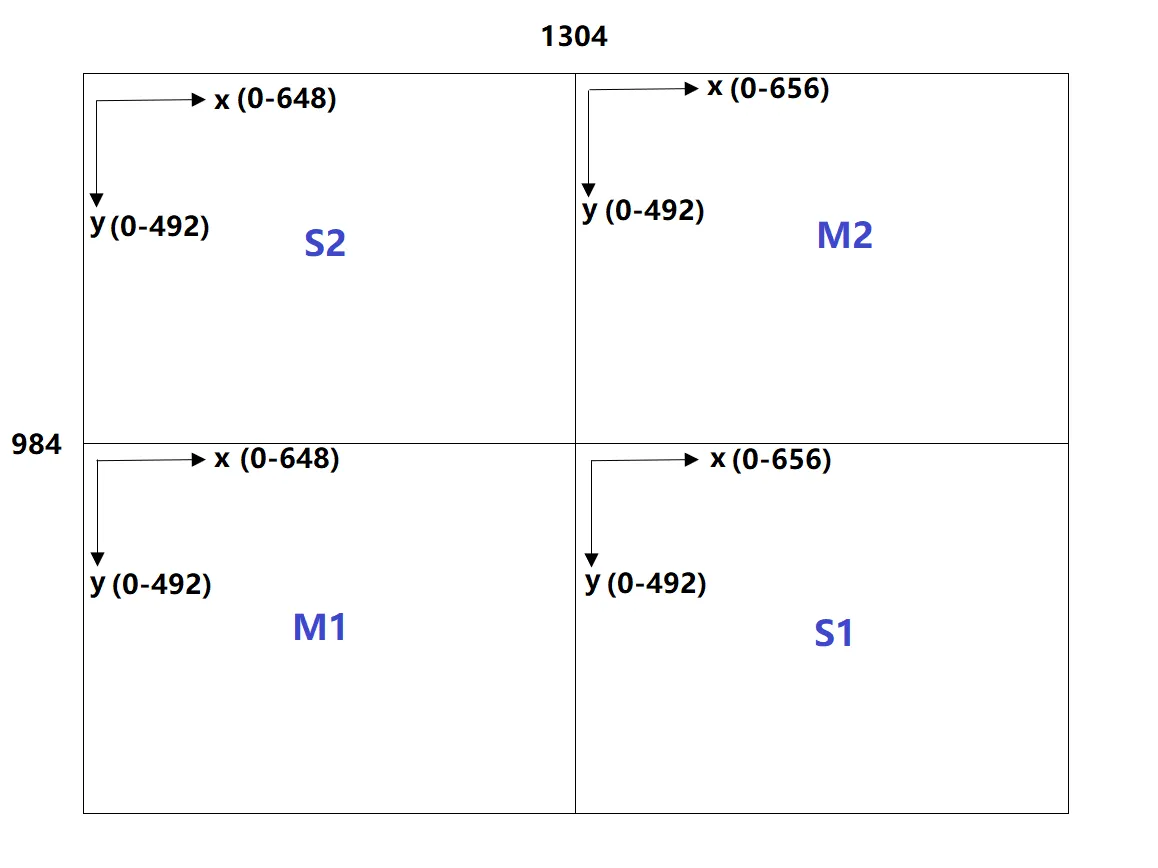

简略图如下：

我们把四部分分别命名为S2,M2,M1,S1,他们在程序中是依次进行传输的。
其中S2,M1是同样大小的分辨率：648492，M2,S1是同样大小的分辨率：656492.
他们的横竖加起来分辨率就是：1304*984

控制原理

4个屏幕，那么他们就对应这4个SPI从机，所需要的控制线就是4个屏幕的总数：
一般SPI接口类显示屏具有以下4条控制线：MOSI,SCLK,CS,DC
然后需要最基本电源和复位：VCC,GND,RST
由于墨水屏的刷新特性，会一直闪烁，用于表示屏幕忙碌：BUSY
为了节省接口，其中4块屏幕共用VCC,GND,MOSI,SCLK;2块屏幕共用DC，RST

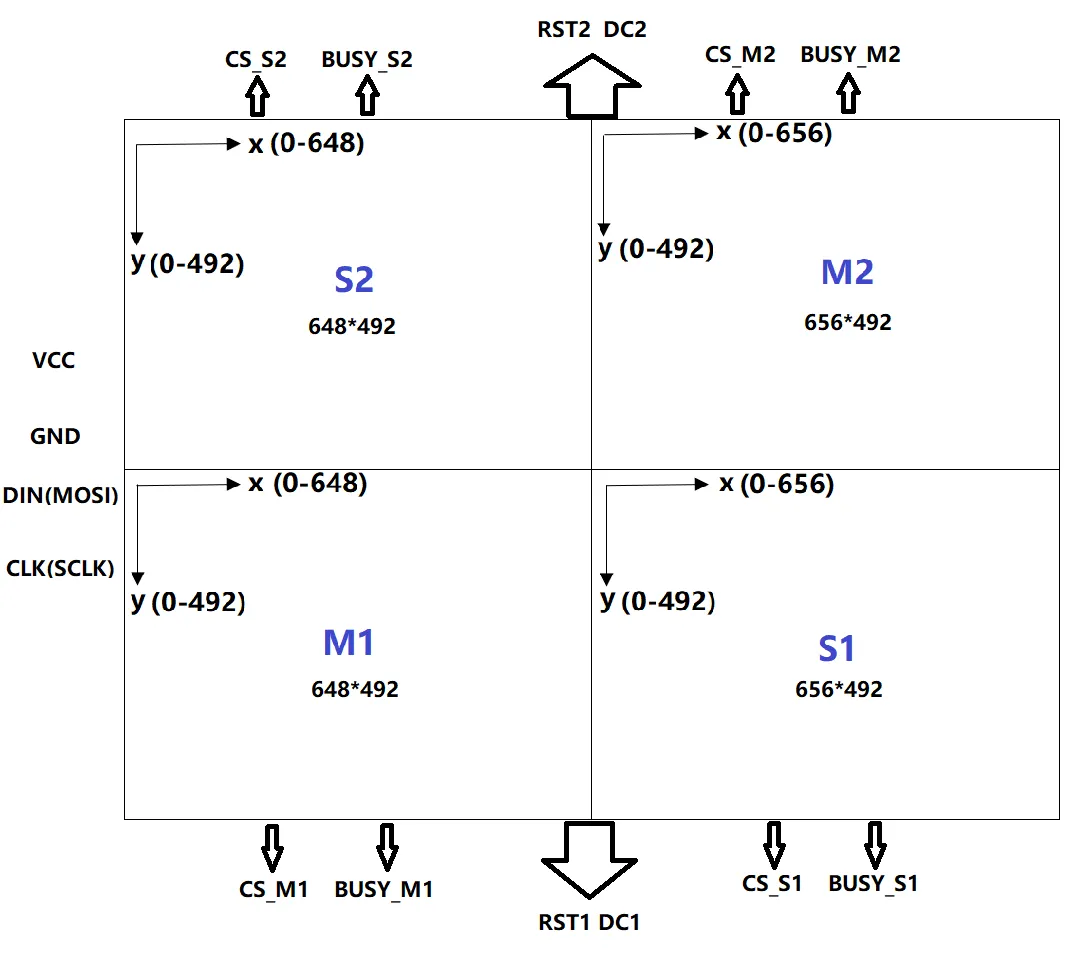

此时，重点来了，4块屏幕所需要电源线加控制线16条：

核心代码分析

屏幕要进行工作，一般都会进行复位并初始化一些相关的寄存器，然后传输图像数据，最后打开显示。
这里主要讲述传输图像数据：
对于黑白或者红白，我们都可以认为是一张二阶灰度图片，那么一个字节的8个位就对应8个像素点，那么S2部分和M1部分：一行像素点有648点，将占用648/8 = 81个字节，有492列，总共占用81 * 492 = 39852个字节。同理M2部分与S1部分：一行像素点有656点，将占用656/8 = 82个字节，有492列，总共占用82 * 492 = 40344个字节。
12.48inch e-paper的寄存器0x13和0x10分别用于控制黑色图片数据和红色图片数据的传输。
他们的关系如下：

颜色	0x10	0x13
白色	0xff	0x00
黑色	0x00	0x00
红色	0xff/0x00	0xff

下面以黑白屏为例子：

void EPD_12in48_Display(const UBYTE *Image)
{
    int x,y;
    //S1 part 648*492
    EPD_S2_SendCommand(0x13);
    for(y = 0; y < 492; y++)
        for(x = 0; x < 81; x++) {
            EPD_S2_SendData(*(Image + (y*163 + x)));
        }

    //M2 part 656*492
    EPD_M2_SendCommand(0x13);
    for(y = 0; y < 492; y++)
        for(x = 81; x < 163; x++) {
            EPD_M2_SendData(*(Image+ (y*163) +x));
        }

    //S1 part 656*492
    EPD_S1_SendCommand(0x13);
    for(y = 492; y < 984; y++)
        for(x = 81; x < 163; x++) {
            EPD_S1_SendData(*(Image+ (y*163) +x));
        }

    //M1 part 648*492
    EPD_M1_SendCommand(0x13);
    for(y = 492; y < 984; y++)
        for(x = 0; x < 81; x++) {
            EPD_M1_SendData(*(Image+ (y*163) +x));
        }

    EPD_12in48_TurnOnDisplay();
}

我们提供了基于4个硬件平台的示例程序，分别是Raspberry Pi, Arduino UNO, STM32以及ESP32。您可以根据自己的需求查看。
