搭配 Arduino 使用

硬件连接

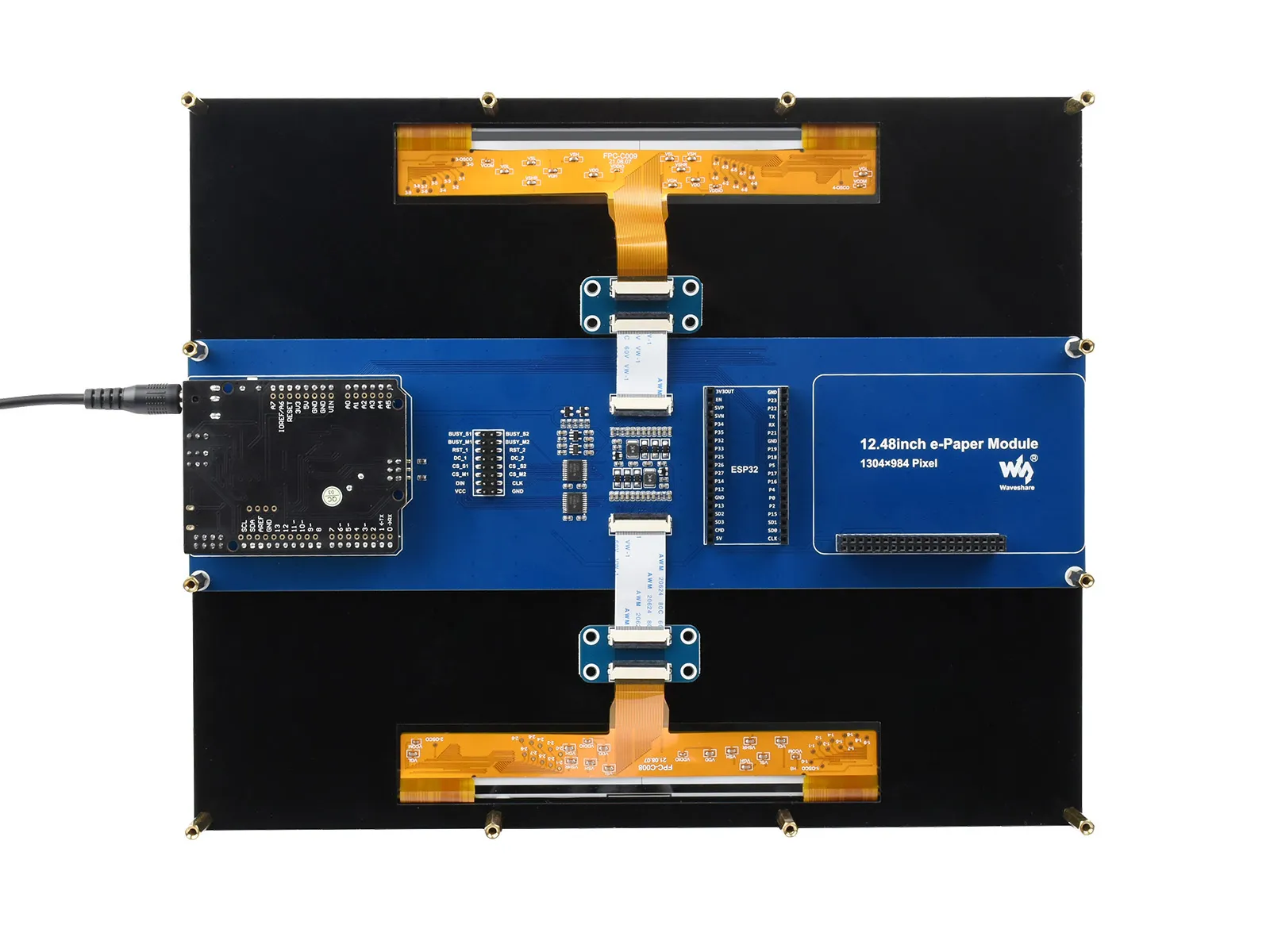

连接UNO的时候，直接把UNO插入即可。

• 注意：需要把跳线帽接到5V。

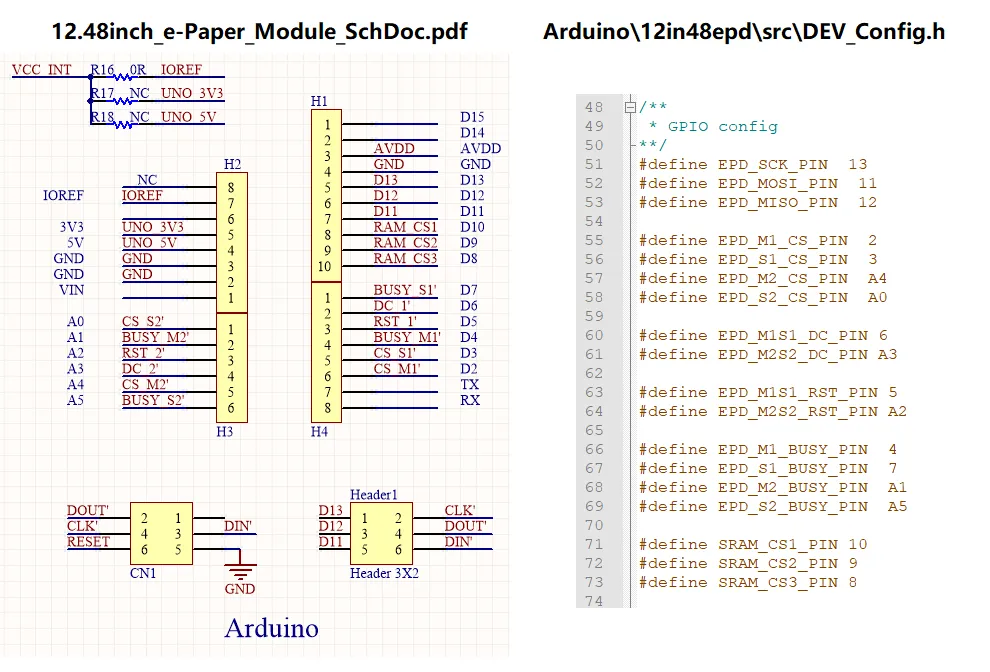

如果要知道具体控制的管脚，您可以在原理图或者程序中看到，如下：

运行程序

在产品百科界面下载程序，然后解压。Arduino程序位于 ~/Arduino/…
将12in48epd整个文件夹复制到Arduino的安装目录下的libraries目录下(这个目录一般为：C:\Program Files (x86)\Arduino\libraries)：

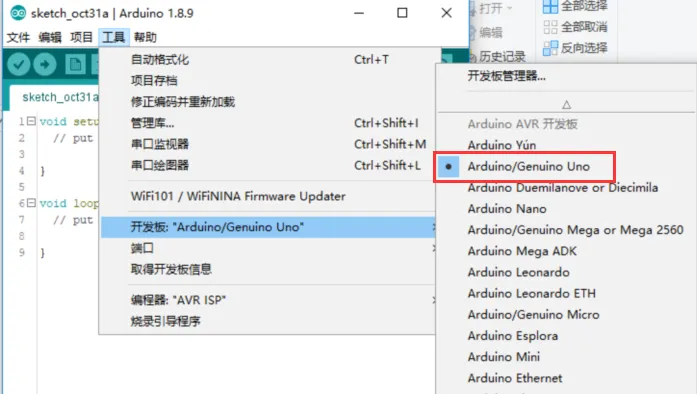

然后打开Arduino IDE,在工具栏-》开发板选择：arduino UNO:

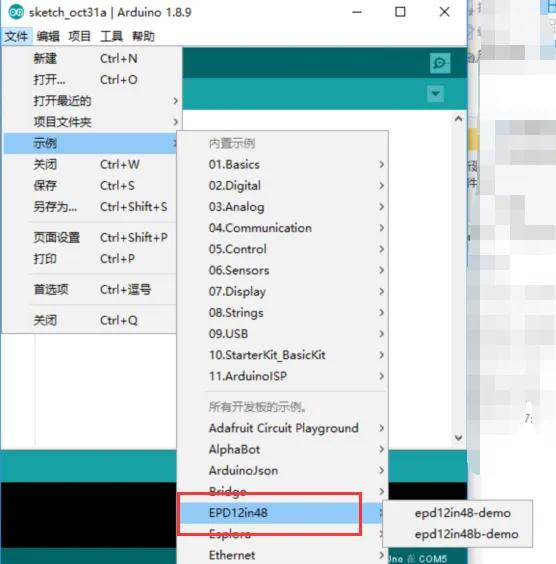

点击文件-》示例，下面找到EPD12in48,选择对应的demo

如果是使用黑白屏，右边选择epd12in48-demo
如果是使用黑白红屏，右边选择epd12in48b-demo
最后选择对应COM口，然后点击编译并下载即可。

• 注意，刷新过程可能比较漫长，可以打开串口监视器查看进度，一般黑白需要1分钟，黑白红需要2分钟。
