使用说明

搭配PC机HDMI接口使用

支持Windows 11 / 10 / 8.1 / 8 / 7系统。使用方法：

1. 使用5V 3A电源给显示器POWER接口供电
2. 将LCD的Touch接口连接到PC机的USB接口，Windows会自动识别触摸功能。
3. 将LCD的HDMI接口连接到PC机的HDMI接口，Windows会自动识别显示功能。

• 注意：
• 部分PC机不支持HDMI设备即插即用，一般重启系统后可正常识别。

Windows指定触控屏

以windows10系统为例：

• 1.进入系统的Windows设置 ，在搜索栏输入并点击" 校准笔和触控输入的屏幕 " （如下图所示）

• 2.在弹出的“平板电脑设置”界面中，点击“设置”

• 3.屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。

PS：假如屏幕为空白，请按“Enter”回车键，文字提示将会切换屏幕。（文字提示对应的屏幕，将作为触控屏。）

搭配树莓派使用

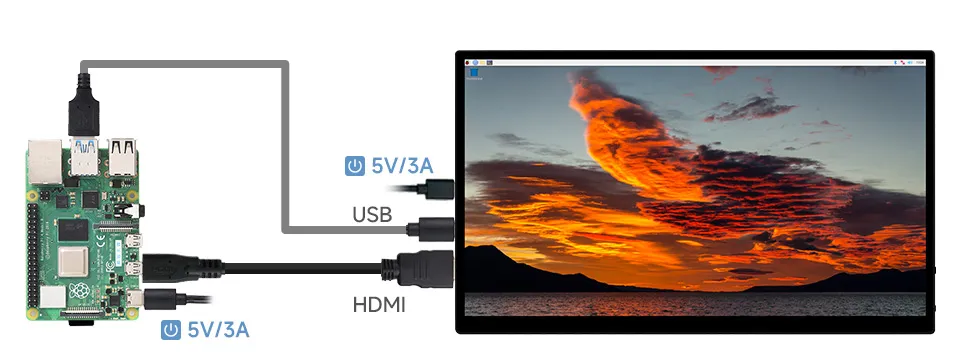

硬件连接：

1. 使用5V 3A电源给显示器POWER接口供电
2. 使用USB Type-C线，将Touch接口接到树莓派USB接口
3. 使用HDMI线，将HDMI接口连接到树莓派HDMI接口

软件设置：

支持树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。
当LCD工作于树莓派这些系统时，必须手动设置分辨率，否则会导致显示分辨率不正确，影响体验。

1. 请在树莓派官网下载最新版本的镜像
2. 将压缩文件下载到PC上，并解压得到.img文件
3. TF卡连接到PC，使用SDFormatter软件格式化TF卡
4. 打开Win32DiskImager软件，选择第1步准备的系统镜像，点击write烧写系统镜像
5. 烧写完成后，打开TF卡根目录的cmdline.txt文件，在cmdline.txt开头加入以下代码，并用空格隔开，注意不能回车换行。

usbhid.mousepoll=0

6. 再打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡

hdmi_group=2
hdmi_mode=82
hdmi_cvt 1920 1080 60 6 0 0 0

7. 将TF卡插入树莓派，给树莓派上电，正常等待几秒后可正常显示和触摸

全功能Type-C一线通使用

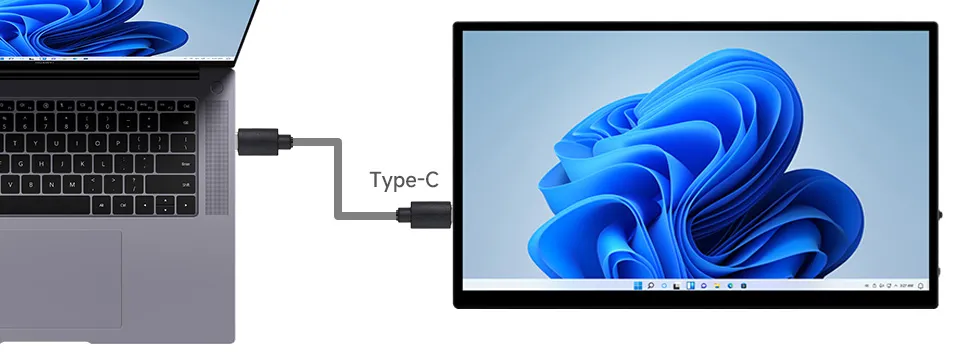

搭配笔记本雷电接口：

如下图所示，使用配套的双公头Type-C线材，连接DISPLAY&TOUCH到笔记本的Type-C雷电接口上，系统开机后正常等待几秒后可正常显示和触摸

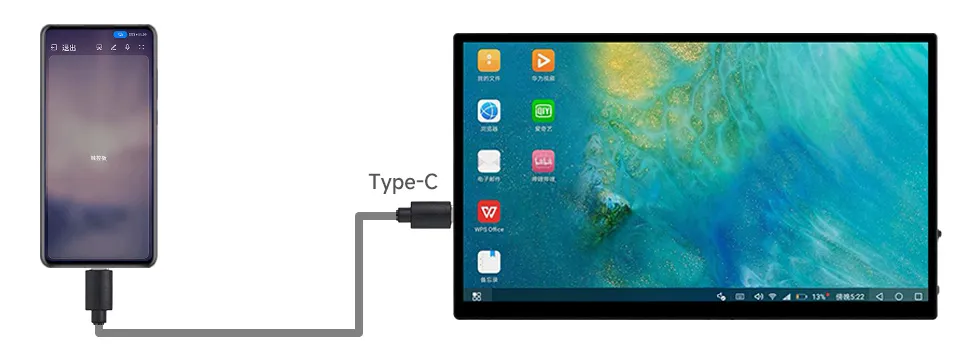

搭配手机全功能Type-C接口有线投屏：

*** 注意：使用此功能前，请先确认您手机具有全功能Type-C接口并且支持有线投屏功能。**
如下图所示，使用配套的双公头Type-C线材，连接DISPLAY&TOUCH到手机的Type-C接口上，正常等待几秒后可正常显示和触摸
