FAQ

问：怎么去除树莓派开机时GPU自检的彩色方块？

在 /boot/config.txt 中添加以下配置：

disable_splash=1
问：如何替换树莓派开机logo图片？

将自定义图片替换此目录的图片即可 /usr/share/plymouth/themes/pix/splash.png

问：树莓派电容触摸屏如何设置长按触摸？

树莓派长按右键软件安装​

测试环境：2022-04-04-raspios-bullseye-armhf 32 位系统 支持型号：支持微雪电子 DSI LCD、DPI LCD 和 HDMI LCD 电容触摸屏系列的 32 位系统，64 位系统默认不支持

wget https://www.waveshare.net/w/upload/1/18/Evdev-right-click-emulation.zip
unzip Evdev-right-click-emulation.zip
cd evdev-right-click-emulation
sudo apt install build-essential libevdev2 libevdev-dev -y
sudo cp 'out/evdev-rce' '/usr/local/bin/'
sudo chmod +x '/usr/local/bin/evdev-rce'

输入命令

sudo evdev-rce

运行之后即可触摸长按实现右键功能

  • 设置 pi 用户可以执行

    sudo usermod -G 'input' -a pi
    echo 'uinput' | sudo tee -a /etc/modules
    sudo nano  /etc/udev/rules.d/99-uinput.rules

    在 99-uinput.rules 文件中添加

    KERNEL=="uinput", MODE="0660", GROUP="input"

    保存，再在终端运行

    sudo udevadm control --reload-rules
    sudo udevadm trigger

    然后重启

    sudo reboot

    重启后运行（此时不需要 sudo）

    evdev-rce

    运行之后即可触摸长按实现右键功能

  • 设置开机启动

    在终端输入

    sudo mkdir ~/.config/autostart
    sudo nano ~/.config/autostart/right_click.desktop

    在 right_click.desktop 增加如下

    [Desktop Entry]
    Version=1.0
    Type=Application
    Name=evdev-rce
    GenericName=Enable long-press-to-right-click gesture
    Exec=env LONG_CLICK_INTERVAL=1000 LONG_CLICK_FUZZ=200  /usr/local/bin/evdev-rce
    Terminal=true
    StartupNotify=false

    如果要修改灵敏度则可以修改 LONG_CLICK_INTERVAL=1000 LONG_CLICK_FUZZ=200 这两个参数的值。

问：这款屏幕是不自动息屏的吗，还是必须执行指令才能息屏？

取决于系统，如果系统有休眠，那屏幕也会黑屏。如果是树莓派官方系统，默认十分钟左右无动作是有休眠的。

问：13.3inch HDMI LCD (H)正常工作的工作电流是？

13.3inch HDMI LCD (H) 一共通过两部分取电，一个是 POWER 接口，该接口需要接入 12 V 1 A 电源适配器，正常工作时工作电流大约是 12 V 0.6 A。 另一个是 TOUCH 接口，该接口一般需要接到主机的 USB 接口，通过 USB 接口取电，工作电流大约是 5 V 80 mA。

问：13.3inch HDMI LCD (H) 如何使用PWM控制背光？

将下图所示的三极管去掉，然后在右侧箭头所指焊盘焊接PWM引脚

11

在树莓派终端执行以下命令：

gpio -g pwm 18 0
# 将 GPIO18 配置为 PWM 模式。
gpio -g mode 18 pwm
gpio pwmc 1000
# 将 X 替换为 0–1024 的数值，0 最亮，1024 最暗。
gpio -g pwm 18 X
问：这款屏幕的配套电源是多少？

12 V 1 A 外径 3.5 内径 1.35，如果您想使用其他电源，需要保证电源纹波在±5%

问：13.3inch HDMI LCD (H)的喇叭接口用什么规格的喇叭？

4PIN PH2.0 端子，引脚排列为 + - - +， 建议使用我们这款 8欧5W喇叭

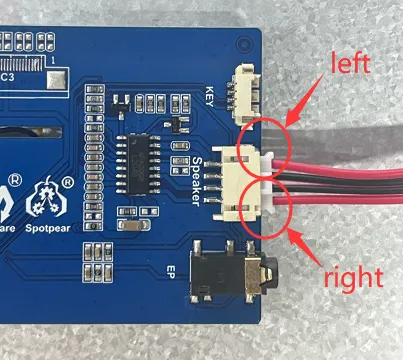

问：13.3inch HDMI LCD (H)的喇叭接口哪个是左声道哪个是右声道？

如下图所示

15
