屏幕安装参考说明（不带外壳版本）​

屏幕的液晶和触摸板之间使用的是双面胶粘合的方式，为防止在某些特殊情况下（如屏幕倾斜安装时）会出现液晶和触摸板剥离的情况，屏幕在安装的过程中需要考虑给 LCD 做支撑，以下给出参考示例。

提示

注意：以下用到的组装材料不包含在出货的套件中！！此处只是作为安装参考以及用料参考。

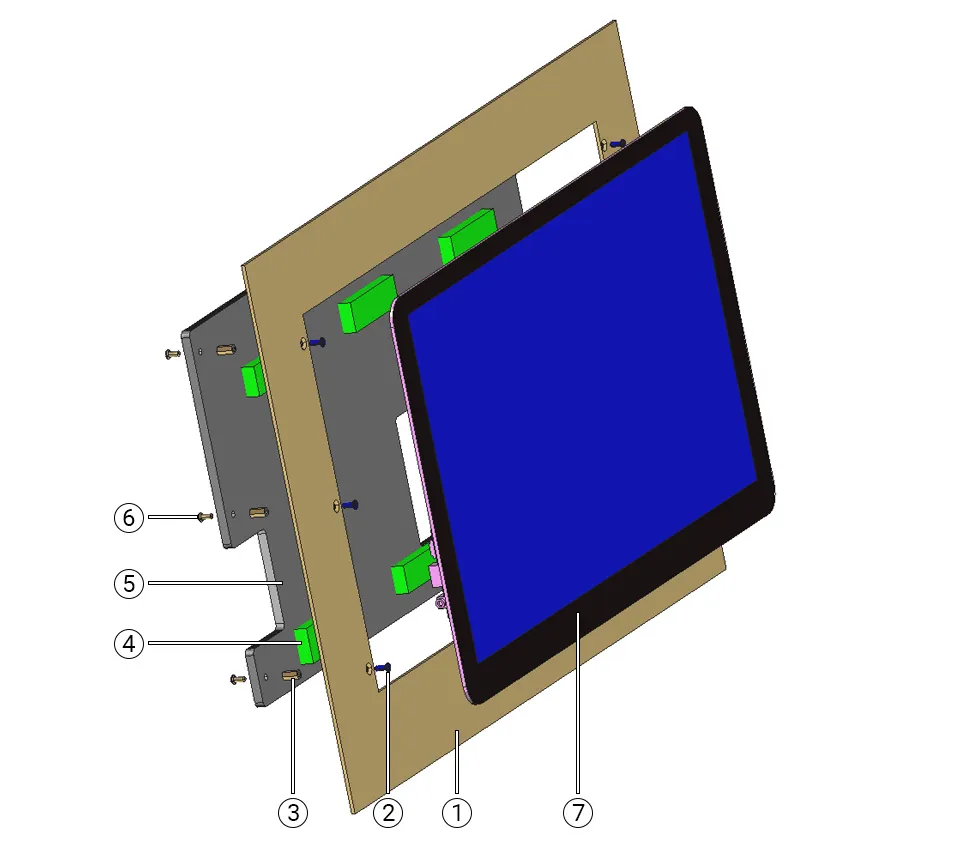

参考示意图​

LCD Intro

部件名称：

  1. 设备壳体
  2. 沉头机牙螺丝
  3. 铜柱
  4. 背胶海绵
  5. 亚克力板（厚度 5mm 及以上）
  6. 圆头机牙螺丝
  7. HDMI LCD

装配说明

  1. 将铜柱③通过沉头螺丝②固定在设备壳体①的背面，再将 HDMI LCD⑦嵌入设备壳体①并粘结牢固，壳体上的沉头螺丝孔会在被屏幕边缘遮挡住，外观面看不到螺丝。
  2. 将厚度合适的背胶海绵④贴在亚克力板⑤上，注意贴的位置要避开 PCB 板，最后通过圆头螺丝⑥固定在铜柱③上，装配完毕后要确保海绵完全贴合液晶屏的背面。
  3. 亚克力板上需要开孔避开 PCB 板上的元器件，方便接口与设备进行连接。
注意

注意：液晶屏显示面不能朝向地面方向平行安装，否则会在重力的作用下脱落。另外，需要倾斜安装时，液晶屏背面同水平方向至少保持75 度夹角以下

组装效果 3D 图​
