搭配树莓派使用

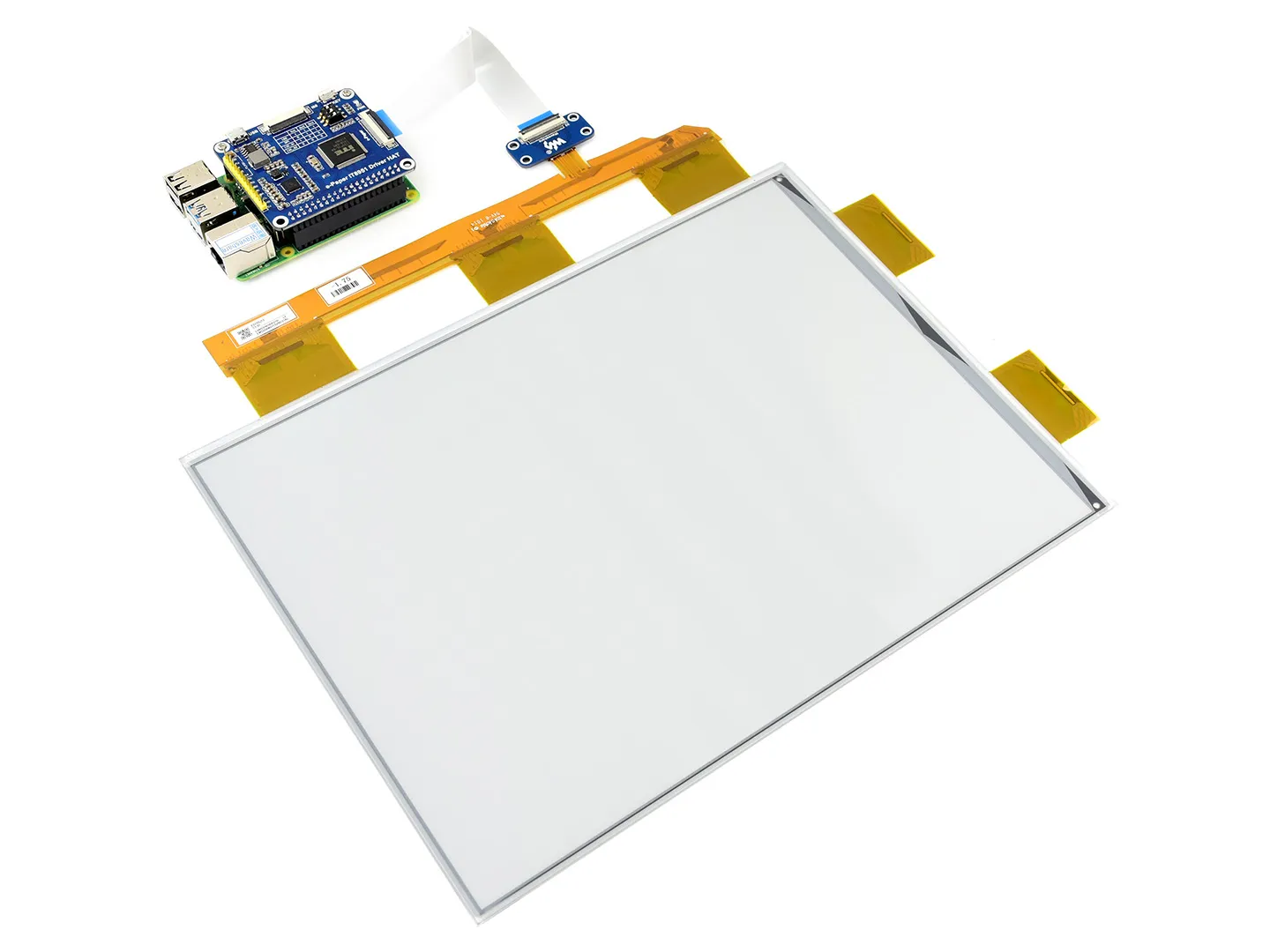

Step1 硬件连接如下图，把HAT直接接到树莓派的GPIO接口上，使用SPI接口与树莓派通信。

也可以通过杜邦线进行连接，具体如下表：

IT8951引脚	Pi BCM引脚	描述
5V	5V	电源正(5V电源输入)
GND	GND	电源地
MISO	P9	SPI通信MISO引脚
MOSI	P10	SPI通信MOSI引脚
SCK	P11	SPI通信SCK引脚
CS	P8	SPI片选引脚（低电平有效）
RST	P17	外部复位引脚（低电平复位）
HRDY	P24	忙状态输出引脚（低电平表示忙）

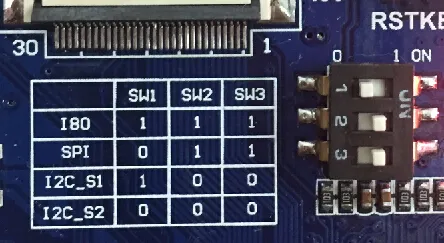

Step2 确定拨码开关选择到SPI模式。

Step3 安装 C 函数库，打开树莓派终端，执行如下代码：

1.安装 BCM2835（Pi4建议使用这个，速度较快）

wget http://www.airspayce.com/mikem/bcm2835/bcm2835-1.60.tar.gz
tar zxvf bcm2835-1.60.tar.gz
cd bcm2835-1.60/
sudo ./configure
sudo make
sudo make check
sudo make install
# 更多的可以参考官网：http://www.airspayce.com/mikem/bcm2835/

2.安装 lg 库（Pi5建议使用这个，BCM库目前不支持Pi5）

#打开树莓派终端，并运行以下指令：
wget https://github.com/joan2937/lg/archive/master.zip
unzip master.zip
cd lg-master
make
sudo make install
# 更多的可以参考源码：https://github.com/gpiozero/lg

3.安装 gpiod 库（可选）

#打开树莓派终端，并运行以下指令：
sudo apt-get update
sudo apt install gpiod libgpiod-dev

Step4 开启SPI

树莓派采用SPI驱动IT8951继而驱动墨水屏，首先需要开启SPI，开启方法如下:

打开终端命令行，输入命令：

sudo raspi-config

然后依次执行：Interfacing Options->P4->SPI->Yes，如下图所示：

20191213173321

如果使用 lg、gpiod 库，还需执行下面的操作

# 输入命令
sudo nano /boot/config.txt
# 注释掉 dtparam=spi=on 这一行；并添加
dtoverlay=spi0-0cs

E-paper for RPI use IT8951-1

输入命令 sudo reboot 重启树莓派激活配置

Step5 编译并执行程序

下载并编译Demo程序，执行如下命令进行下载并编译：

方式一：从我们官网下载，推荐使用

sudo apt-get install p7zip-full
sudo wget  https://www.waveshare.net/w/upload/8/80/IT8951_20200319_Release.7z
7z x IT8951_20200319_Release.7z -O./IT8951
cd IT8951/
sudo make clean
sudo make -j4
# 默认使用 BCM 库，如需使用其他库请在Makefile文件中修改或使用下面的命令
make -j4 LIB=LGPIO     # 使用lg库
make -j4 LIB=GPIOD     # 使用gpiod库

方式二：从github下载

git clone https://github.com/waveshare/IT8951-ePaper.git
cd IT8951-ePaper/Raspberry
sudo make clean
sudo make -j4
# 默认使用 BCM 库，如需使用其他库请在Makefile文件中修改或使用下面的命令
make -j4 LIB=LGPIO     # 使用lg库
make -j4 LIB=GPIOD     # 使用gpiod库，需要修改 Makefile 文件里的在使用的库为gpiod库

从FPC线上查看VCOM数值，例如下图：

20191218185933

执行程序，并且注意VCOM值作为输入参数，并将显示模式作为输入参数，该屏为模式0

sudo ./epd -1.50 0

程序执行现象：

首先依次局部刷新16条灰度条
接着演示画线，画圆，画矩形，写字符，写数字的示例
然后分别演示1bp，2bp，4bp的模式显示bmp图片的示例
紧接着演示A2模式快速刷新的效果
接着显示一张gif动画
然后演示一个统计帧率的Demo
最后将屏幕采用Init模式刷白，以便仓库长期存储
