搭配 STM32 使用

驱动接口选择

采用SPI方式驱动(推荐)，优势是占用引脚少，驱动方式简单，通信速度可以满足大部分场景使用。
采用180方式驱动(在SPI接口通信速度不满足应用要求的情况下才考虑I80接口)，优势是驱动方式相对简单，通信速度非常快，但是占用引脚多。
采用I2C驱动(不推荐，通信速度非常慢)。

驱动板选择
由于IT8951需要占用比较大的RAM空间，一般STM32单片机都无法直接满足，需要外加SDRAM之类的芯片进行RAM扩展。这里测试，我们使用Open429I作为测试板，其板载的IS42S16400J (64-MBIT) SDRAM，已经完全可以满足驱动10.3inch e-paper HAT了。

采用SPI接口驱动

Step1 按照下表进行硬件连接

IT8951引脚	STM32引脚	描述
5V	5V	电源正(5V电源输入)
GND	GND	电源地
MISO	PE13	SPI通信MISO引脚
MOSI	PE14	SPI通信MOSI引脚
SCK	PE12	SPI通信SCK引脚
CS	PE11	SPI片选引脚（低电平有效）
RST	PC5	外部复位引脚（低电平复位）
HRDY	PA7	忙状态输出引脚（低电平表示忙）

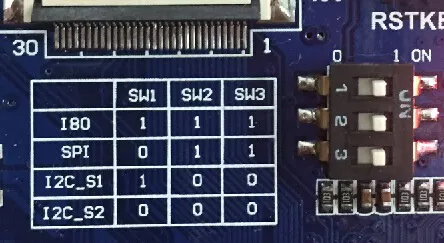

Step2 确定拨码开关选择到SPI模式。

Step3 使用DEMO程序刷新图片

我们提供了测试的DEMO程序（点此下载）

下载后，解压，使用keil打开工程，目录地址：Open429I-IT8951-Demo\Project\IT8951\MDK-ARM\Project.uvproj。

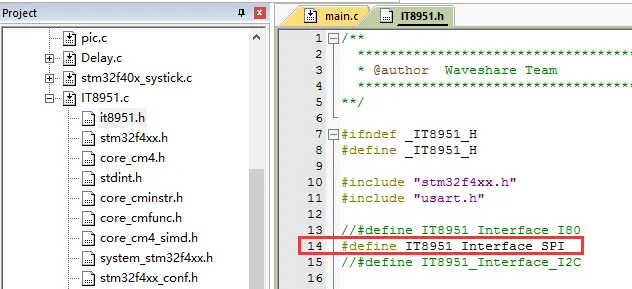

点击编译，之后打开IT8951.h，确定定义了IT8951_Interface_SPI，点击重新编译，下载。几秒后正常可以看到e-paper开始循环显示图片。

Step4 查看串口打印信息其中串口打印信息如下（波特率115200）：

采用I80接口驱动

Step1 按照下表进行硬件连接

IT8951引脚	STM32引脚	描述
DBUS0~DBUS15	PB0~PB15	数据接口
HWE	PC1	写使能（低电平有效）
D/C	PC7	数据/命令（低电平表示命令）
CSEL	PC6	片选使能（低电平有效）
HRD	PC3	读使能（低电平有效）
RST	PC0	外部复位引脚（低电平复位）
BUSY	PA7	忙状态输出引脚（低电平表示忙）
GND	GND	电源地
VCC	5V	电源正(5V电源输入)

Step2 确定拨码开关选择到I80模式。

Step3 使用DEMO程序刷新图片

我们提供了测试的DEMO程序（点此下载）

下载后，解压，使用keil打开工程，目录地址：Open429I-IT8951-Demo\Project\IT8951\MDK-ARM\Project.uvproj。

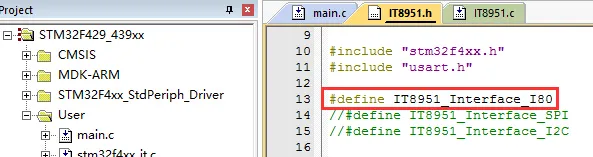

点击编译，之后打开IT8951.h，确定定义了IT8951_Interface_I80，点击重新编译，下载。几秒后正常可以看到e-paper开始循环显示图片。

Step4 查看串口打印信息，其中串口打印信息如下（波特率115200）：

显示图片

为了使DEMO程序尽可能简单和方便移植，我们并没有在DEMO程序中加入文件系统，所以DEMO程序中是直接使用显示矩阵的方式进行显示图片的。

也就是我们需要添加新图片时需要先将图片转为数据矩阵（数组），在通过程序进行显示。以下简单的介绍如何将图片转化为数据矩阵并进行显示。

Step1 先准备一张BMP的示例图片，这里以分辨率是800*600的图片作为例子。

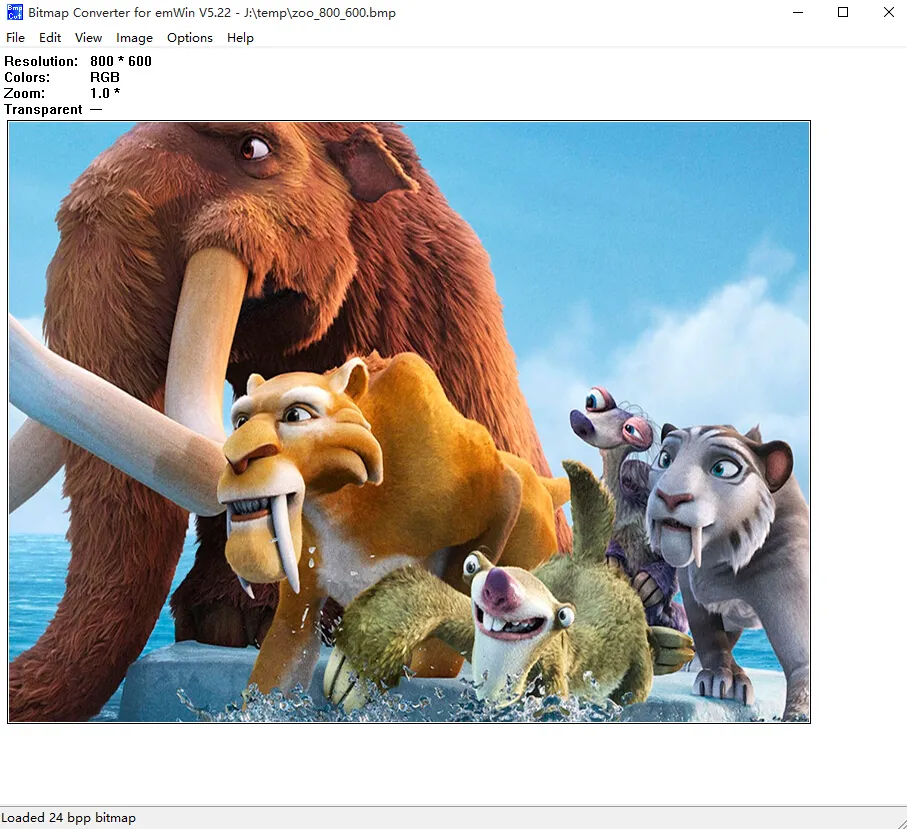

Step2 打开图片取模软件，点击File->Open..->选择上面的图片，如下图：

6inch-e-Paper-HAT-Manual-09

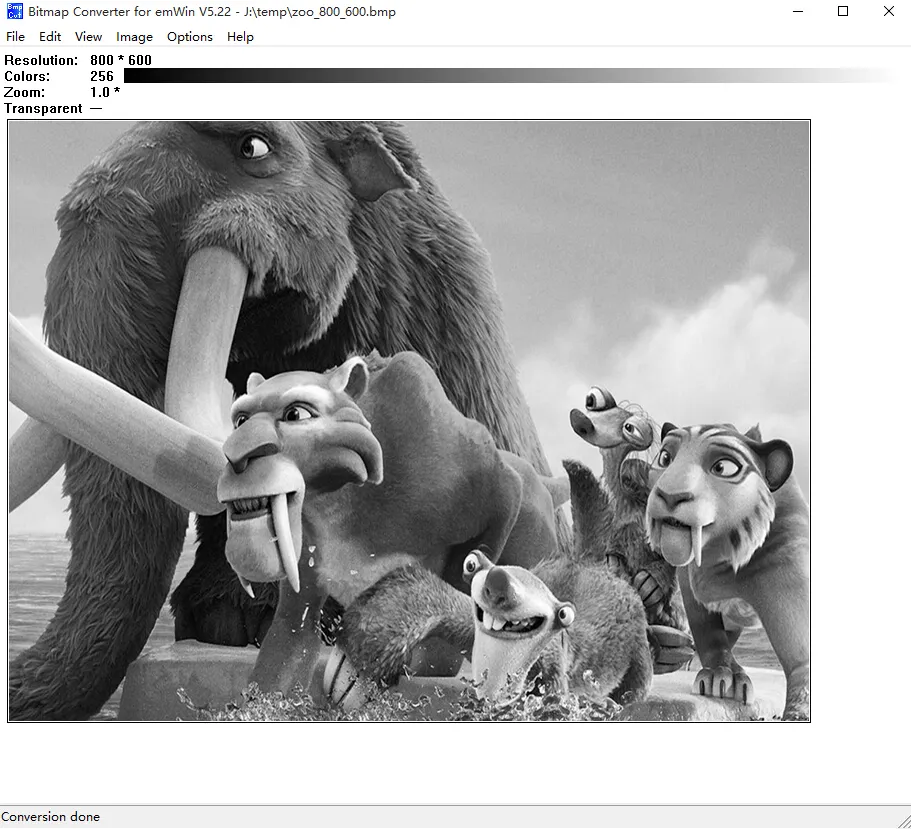

Step3 点击Image->Convert to ->Gray256 (8 BPP)，如下图：

6inch-e-Paper-HAT-Manual-10

Step4 点击File->Save As...->选择保存类型“C” bitmap file (*.c) ->输入文件名，点击保存。
Step5 选择8 bit per pixel，如下图，点击OK，可以得到一个C文件。

Step6 将C文件增加到Keil工程，将以下无用信息删除：

/*********************************************************************
*                SEGGER Microcontroller GmbH & Co. KG                *
*        Solutions for real time microcontroller applications        *
*                           www.segger.com                           *
**********************************************************************
*                                                                    *
* C-file generated by                                                *
*                                                                    *
*        Bitmap Converter for emWin V5.22.                           *
*        Compiled Jul  4 2013, 12:18:24                              *
*        (c) 1998 - 2013 Segger Microcontroller GmbH && Co. KG       *
*                                                                    *
**********************************************************************
*                                                                    *
* Source file: zoo_800_600                                           *
* Dimensions:  800 * 600                                             *
* NumColors:   256                                                   *
*                                                                    *
**********************************************************************
*/

#include <stdlib.h>

#include "GUI.h"

#ifndef GUI_CONST_STORAGE
  #define GUI_CONST_STORAGE const
#endif

extern GUI_CONST_STORAGE GUI_BITMAP bmzoo_800_600;

/*********************************************************************
*
*       Palette
*
*  Description
*    The following are the entries of the palette table.
*    The entries are stored as a 32-bit values of which 24 bits are
*    actually used according to the following bit mask: 0xBBGGRR
*
*    The lower   8 bits represent the Red   component.
*    The middle  8 bits represent the Green component.
*    The highest 8 bits represent the Blue  component.
*/
static GUI_CONST_STORAGE GUI_COLOR _Colorszoo_800_600[] = {
  0x000000, 0x010101, 0x020202, 0x030303,
  0x040404, 0x050505, 0x060606, 0x070707,
  0x080808, 0x090909, 0x0A0A0A, 0x0B0B0B,
  0x0C0C0C, 0x0D0D0D, 0x0E0E0E, 0x0F0F0F,
  0x101010, 0x111111, 0x121212, 0x131313,
  0x141414, 0x151515, 0x161616, 0x171717,
  0x181818, 0x191919, 0x1A1A1A, 0x1B1B1B,
  0x1C1C1C, 0x1D1D1D, 0x1E1E1E, 0x1F1F1F,
  0x202020, 0x212121, 0x222222, 0x232323,
  0x242424, 0x252525, 0x262626, 0x272727,
  0x282828, 0x292929, 0x2A2A2A, 0x2B2B2B,
  0x2C2C2C, 0x2D2D2D, 0x2E2E2E, 0x2F2F2F,
  0x303030, 0x313131, 0x323232, 0x333333,
  0x343434, 0x353535, 0x363636, 0x373737,
  0x383838, 0x393939, 0x3A3A3A, 0x3B3B3B,
  0x3C3C3C, 0x3D3D3D, 0x3E3E3E, 0x3F3F3F,
  0x404040, 0x414141, 0x424242, 0x434343,
  0x444444, 0x454545, 0x464646, 0x474747,
  0x484848, 0x494949, 0x4A4A4A, 0x4B4B4B,
  0x4C4C4C, 0x4D4D4D, 0x4E4E4E, 0x4F4F4F,
  0x505050, 0x515151, 0x525252, 0x535353,
  0x545454, 0x555555, 0x565656, 0x575757,
  0x585858, 0x595959, 0x5A5A5A, 0x5B5B5B,
  0x5C5C5C, 0x5D5D5D, 0x5E5E5E, 0x5F5F5F,
  0x606060, 0x616161, 0x626262, 0x636363,
  0x646464, 0x656565, 0x666666, 0x676767,
  0x686868, 0x696969, 0x6A6A6A, 0x6B6B6B,
  0x6C6C6C, 0x6D6D6D, 0x6E6E6E, 0x6F6F6F,
  0x707070, 0x717171, 0x727272, 0x737373,
  0x747474, 0x757575, 0x767676, 0x777777,
  0x787878, 0x797979, 0x7A7A7A, 0x7B7B7B,
  0x7C7C7C, 0x7D7D7D, 0x7E7E7E, 0x7F7F7F,
  0x808080, 0x818181, 0x828282, 0x838383,
  0x848484, 0x858585, 0x868686, 0x878787,
  0x888888, 0x898989, 0x8A8A8A, 0x8B8B8B,
  0x8C8C8C, 0x8D8D8D, 0x8E8E8E, 0x8F8F8F,
  0x909090, 0x919191, 0x929292, 0x939393,
  0x949494, 0x959595, 0x969696, 0x979797,
  0x989898, 0x999999, 0x9A9A9A, 0x9B9B9B,
  0x9C9C9C, 0x9D9D9D, 0x9E9E9E, 0x9F9F9F,
  0xA0A0A0, 0xA1A1A1, 0xA2A2A2, 0xA3A3A3,
  0xA4A4A4, 0xA5A5A5, 0xA6A6A6, 0xA7A7A7,
  0xA8A8A8, 0xA9A9A9, 0xAAAAAA, 0xABABAB,
  0xACACAC, 0xADADAD, 0xAEAEAE, 0xAFAFAF,
  0xB0B0B0, 0xB1B1B1, 0xB2B2B2, 0xB3B3B3,
  0xB4B4B4, 0xB5B5B5, 0xB6B6B6, 0xB7B7B7,
  0xB8B8B8, 0xB9B9B9, 0xBABABA, 0xBBBBBB,
  0xBCBCBC, 0xBDBDBD, 0xBEBEBE, 0xBFBFBF,
  0xC0C0C0, 0xC1C1C1, 0xC2C2C2, 0xC3C3C3,
  0xC4C4C4, 0xC5C5C5, 0xC6C6C6, 0xC7C7C7,
  0xC8C8C8, 0xC9C9C9, 0xCACACA, 0xCBCBCB,
  0xCCCCCC, 0xCDCDCD, 0xCECECE, 0xCFCFCF,
  0xD0D0D0, 0xD1D1D1, 0xD2D2D2, 0xD3D3D3,
  0xD4D4D4, 0xD5D5D5, 0xD6D6D6, 0xD7D7D7,
  0xD8D8D8, 0xD9D9D9, 0xDADADA, 0xDBDBDB,
  0xDCDCDC, 0xDDDDDD, 0xDEDEDE, 0xDFDFDF,
  0xE0E0E0, 0xE1E1E1, 0xE2E2E2, 0xE3E3E3,
  0xE4E4E4, 0xE5E5E5, 0xE6E6E6, 0xE7E7E7,
  0xE8E8E8, 0xE9E9E9, 0xEAEAEA, 0xEBEBEB,
  0xECECEC, 0xEDEDED, 0xEEEEEE, 0xEFEFEF,
  0xF0F0F0, 0xF1F1F1, 0xF2F2F2, 0xF3F3F3,
  0xF4F4F4, 0xF5F5F5, 0xF6F6F6, 0xF7F7F7,
  0xF8F8F8, 0xF9F9F9, 0xFAFAFA, 0xFBFBFB,
  0xFCFCFC, 0xFDFDFD, 0xFEFEFE, 0xFFFFFF
};

static GUI_CONST_STORAGE GUI_LOGPALETTE _Palzoo_800_600 = {
  256,  // Number of entries
  0,    // No transparency
  &_Colorszoo_800_600[0]
};

GUI_CONST_STORAGE GUI_BITMAP bmzoo_800_600 = {
  800, // xSize
  600, // ySize
  800, // BytesPerLine
  8, // BitsPerPixel
  _aczoo_800_600,  // Pointer to picture data (indices)
  &_Palzoo_800_600   // Pointer to palette
};

Step7

static GUI_CONST_STORAGE unsigned char _aczoo_800_600[] = {

将以上代码修改为如下（数组名可自定义）：

const unsigned char zoo_800_600[] = {

Step8 在IT8951.c中修改相应代码即可，如下：

extern const unsigned char zoo_800_600[];
void IT8951DisplayExample3()
{
	IT8951LdImgInfo stLdImgInfo;
	IT8951AreaImgInfo stAreaImgInfo;
	TWord width = gstI80DevInfo.usPanelW;
	TWord high = gstI80DevInfo.usPanelH;
	TDWord i;

	for (i = 0;i < width*high;i++)
	{
		gpFrameBuf[i] = zoo_800_600[i];
	}

	IT8951WaitForDisplayReady();

	//Setting Load image information
	stLdImgInfo.ulStartFBAddr    = (TDWord)gpFrameBuf;
	stLdImgInfo.usEndianType     = IT8951_LDIMG_L_ENDIAN;
	stLdImgInfo.usPixelFormat    = IT8951_8BPP;
	stLdImgInfo.usRotate         = IT8951_ROTATE_0;
	stLdImgInfo.ulImgBufBaseAddr = gulImgBufAddr;
	//Set Load Area
	stAreaImgInfo.usX      = 0;
	stAreaImgInfo.usY      = 0;
	stAreaImgInfo.usWidth  = width;
	stAreaImgInfo.usHeight = high;

	IT8951HostAreaPackedPixelWrite(&stLdImgInfo, &stAreaImgInfo);//Display function 2
	IT8951DisplayArea(0,0, gstI80DevInfo.usPanelW, gstI80DevInfo.usPanelH, 2);
}
