使用说明

搭配PC机使用​

支持Windows 11 / 10 / 8.1 / 8 / 7系统。​

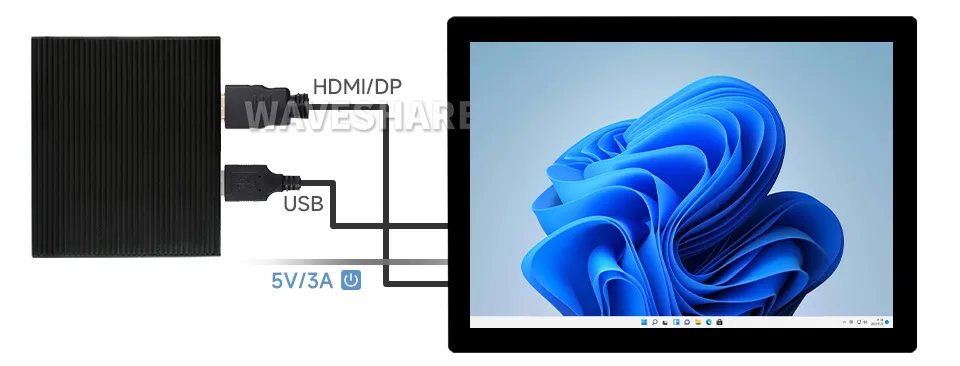

HDMI/DP接口显示​

1. 连接5V电源适配器到屏幕的DC电源接口
1. 将LCD的Touch接口连接到PC机的USB接口，Windows会自动识别触摸功能
2. 将LCD的HDMI/DP接口连接到PC机的HDMI接口，Windows会自动识别显示功能

  • 注意：
  • 部分PC机不支持HDMI/DP设备即插即用，一般重启系统后可正常使用。
  • 若5V电源供电不足会导致LCD闪屏，建议使用配套5V 3A电源适配器或者手动调低亮度，可恢复正常使用。

14inch-2160-1440-LCD-details-5-6

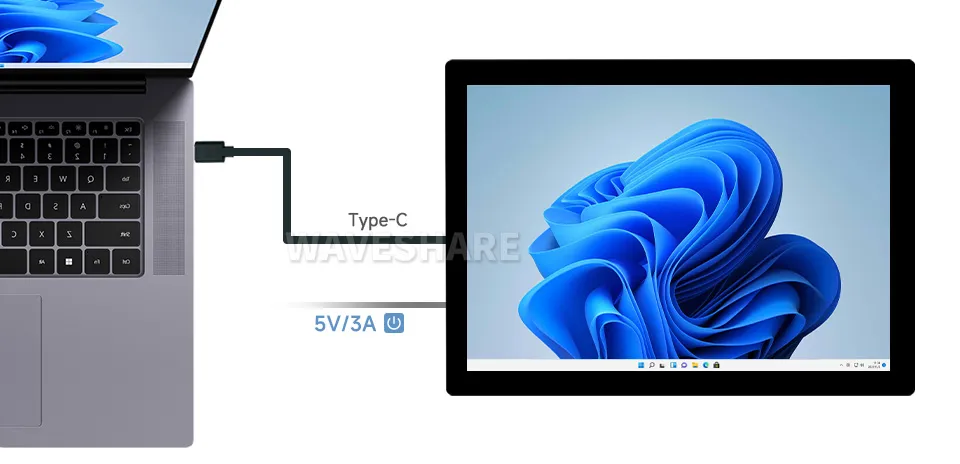

Type-C接口显示​

1. 连接5V电源适配器到屏幕的DC电源接口
2. 使用双头Type-C线，将LCD的Touch接口到PC机的全功能Type-C接口，Windows会自动识别触摸和显示功能

  • 注意：
  • 主控设备需要具备全功能 Type-C 接口才可使用 Type-C 显示功能。
  • 部分PC机不支持Type-C显示设备即插即用，一般重启系统后可正常使用。
  • 若5V电源供电不足会导致LCD闪屏，建议使用配套5V 3A电源适配器或者手动调低亮度，可恢复正常使用。

14inch-2160-1440-LCD-details-5-7

Windows指定触控屏​

以windows10系统为例：

  • 1.进入系统的Windows设置 ，在搜索栏输入并点击" 校准笔和触控输入的屏幕 " （如下图所示）

Windows-touch-1

  • 2.在弹出的“平板电脑设置”界面中，点击“设置”

Windows-touch-2

  • 3.屏幕将会出现下图的文字提示，请用手指点击触摸板，电脑将会识别其为触控屏。

PS：假如屏幕为空白，请按“Enter”回车键，文字提示将会切换屏幕。（文字提示对应的屏幕，将作为触控屏。）

Windows-touch-3

搭配树莓派使用​

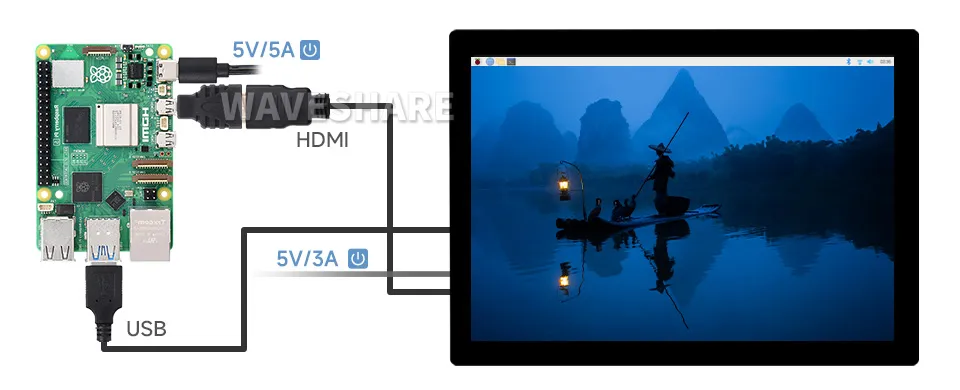

硬件连接​

1. 连接5V电源适配器到屏幕的DC电源接口
1. 将Touch接口连接到树莓派的USB接口
2. 将HDMI接口连接到树莓派HDMI接口

14inch-2160-1440-LCD-details-5-1

软件设置​

用于树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。

800x480-DSI-LCD-0

  • 2. 镜像烧写完成后，打开TF卡根目录的config.txt文件，在config.txt最后加入以下代码，保存并安全弹出TF卡。

    max_framebuffer_width=2160
    max_framebuffer_height=1440
    hdmi_group=2
    hdmi_mode=87
    hdmi_timings=2160 0 48 32 120 1440 0 3 5 33 0 0 0 60 0 210000000 6

  • 3. 将TF卡插入树莓派，给树莓派上电，正常等待几秒后可以进入显示，系统启动后可以正常触摸。

显示旋转​

如果你使用的是Bullseye/Buster系统，可以通过以下方式进行旋转：

  • 1. 进入Screen Configuration。

21

  • 2. 如下图设置旋转。

21

21

21

如果你使用的是其他版本系统，则通过以下方式进行旋转：

  • 1. 在config.txt文件中加入语句（config文件位于TF卡根目录，即/boot中）：

    display_rotate=1 #1：90；2: 180； 3: 270

  • 2. 保存后重启树莓派即可

    sudo reboot

触摸旋转​

由于旋转后触摸方向不一致，需要按下文操作进行触摸旋转：
1. 安装libinput

sudo apt-get install xserver-xorg-input-libinput

如果你安装的是Ubuntu系统，或者是Jetson Nano。安装指令为

sudo apt install xserver-xorg-input-synaptics

2. 在/etc/X11/下创建xorg.conf.d目录 (如果该目录已存在，这直接进行第3步)

sudo mkdir /etc/X11/xorg.conf.d

3. 复制40-libinput-conf 文件到刚刚创建的目录下

sudo cp /usr/share/X11/xorg.conf.d/40-libinput.conf /etc/X11/xorg.conf.d/

4. 编辑该文件

sudo nano /etc/X11/xorg.conf.d/40-libinput.conf

找到 touchscreen的部分，在里面添加以下语句，然后保存即可

Option "CalibrationMatrix" "0 1 0 -1 0 1 0 0 1"

类似下图位置：

Touch roate

5. 重启树莓派

sudo reboot

完成以上步骤即可进行90度旋转。
注：
90 度旋转： Option "CalibrationMatrix" "0 1 0 -1 0 1 0 0 1"
180度旋转： Option "CalibrationMatrix" "-1 0 1 0 -1 1 0 0 1"
270度旋转： Option "CalibrationMatrix" "0 -1 1 1 0 0 0 0 1"

设置屏幕常亮​

有些客户希望显示时，不受屏幕保护功能影响，可以通过如下设置。将屏幕保护功能关闭。
打开 lightdm.conf

sudo nano /etc/lightdm/lightdm.conf

修改 lightdm.conf 找到[SeatDefaults]段下的"xserver-command"，取消注释，修改为如下:

#xserver-command=X

修改为

xserver-command=X -s 0 -dpms
  • -s # –设置屏幕保护不启用
  • dpms 关闭电源节能管理

重启

sudo reboot

设置屏幕的关闭和开启​

用户可以通过以下命令设置屏幕的关闭和开启。

vcgencmd display_power 0
vcgencmd display_power 1
