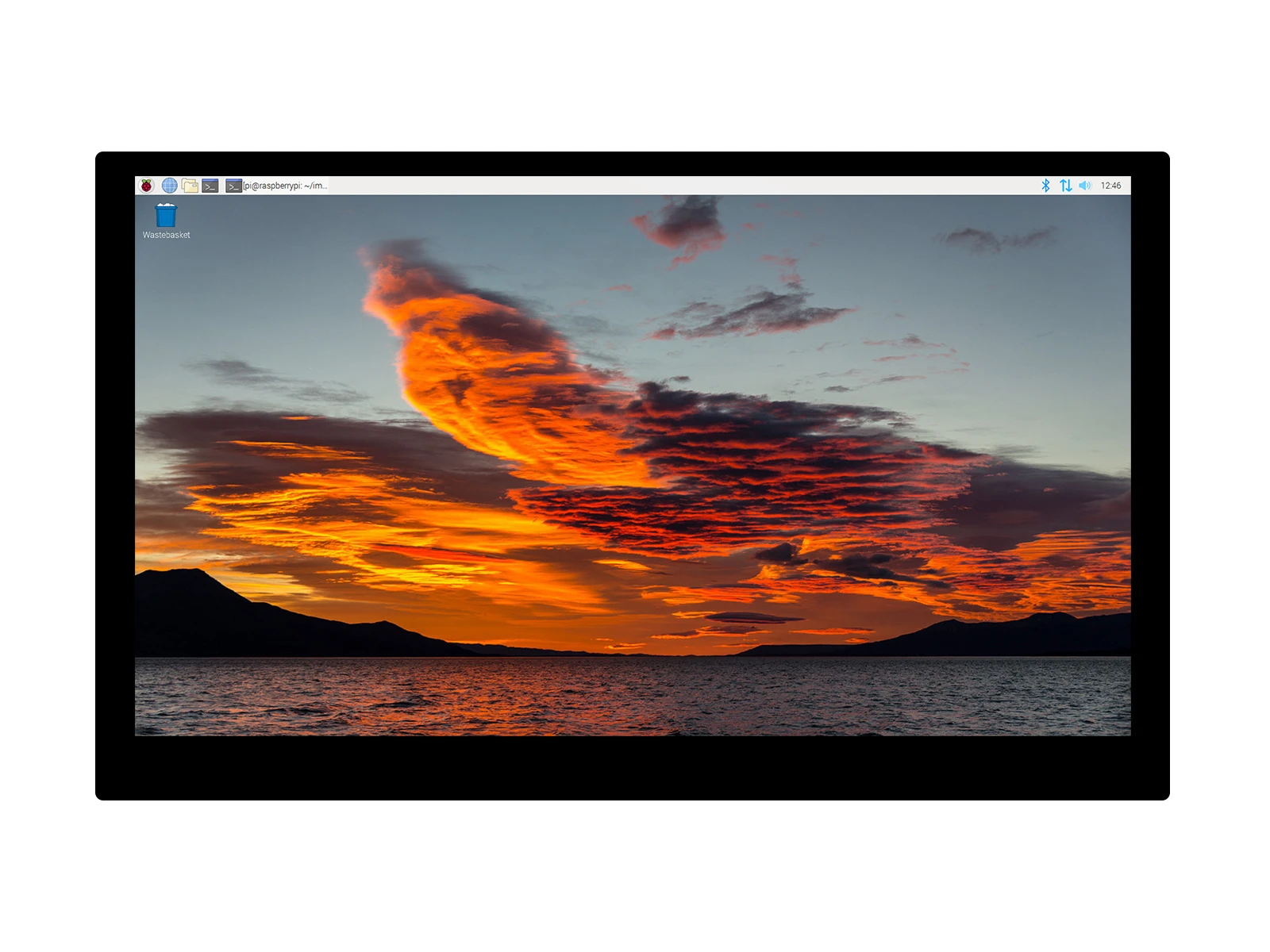

15.6HP-CAPQLED 产品外观

SKU产品
2293015.6HP-CAPQLED

产品概述​

本产品是通用的 15.6 寸 HDMI QLED 量子点显示屏，1920 × 1080 分辨率，带全贴合钢化玻璃电容触摸面板。支持树莓派，也可作为计算机显示器。

产品特点​

  • 15.6 寸 QLED 量子点显示屏
  • 硬件分辨率为 1920 × 1080
  • 10 点电容式触摸控制，全贴合工艺，钢化玻璃触摸面板，硬度达 6H
  • 配合 Raspberry Pi 使用时，支持 Raspberry Pi OS / Ubuntu / Kali 和 Retropie
  • 配合 Jetson Nano 使用时，支持 Ubuntu
  • 作为计算机显示器使用时，支持 Windows 11 / 10 / 8.1 / 8 / 7
  • 支持主流的游戏机，如微软 Xbox360、索尼 PS4、任天堂 SWITCH 等
  • 支持多国语言 OSD 菜单（可用于电源控制，调节亮度/对比度等）
  • 带 3.5 mm 音频接口，4 PIN 喇叭接口，支持 HDMI 音频输出

资源简介​

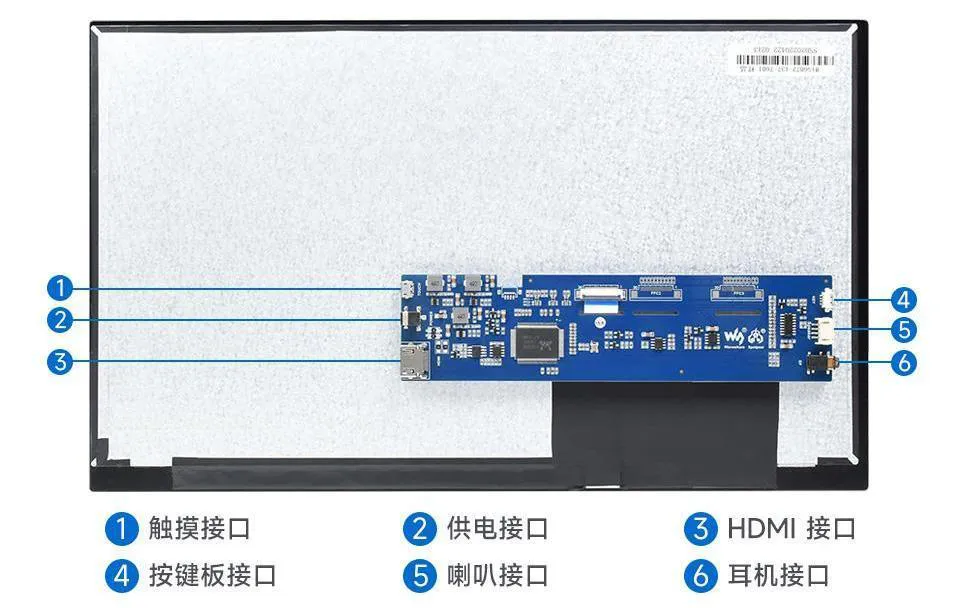

15

屏幕安装参考说明​

屏幕的液晶和触摸板之间使用的是双面胶粘合的方式，为防止在某些特殊情况下（如屏幕倾斜安装时）会出现液晶和触摸板剥离的情况，屏幕在安装的过程中需要考虑给 LCD 做支撑，以下给出参考示例。

注意

注意：以下用到的组装材料不包含在出货的套件中！！此处只是作为安装参考以及用料参考。

参考示意图​

LCD Intro(1)

部件名称：

  1. 设备壳体
  2. 沉头机牙螺丝
  3. 铜柱
  4. 背胶海绵
  5. 亚克力板（厚度 5 mm 及以上）
  6. 圆头机牙螺丝
  7. HDMI LCD

装配说明

  1. 将铜柱 ③ 通过沉头螺丝 ② 固定在设备壳体 ① 的背面，再将 HDMI LCD ⑦ 嵌入设备壳体 ① 并粘结牢固，壳体上的沉头螺丝孔会在被屏幕边缘遮挡住，外观面看不到螺丝。
  2. 将厚度合适的背胶海绵 ④ 贴在亚克力板 ⑤ 上，注意贴的位置要避开 PCB 板，最后通过圆头螺丝 ⑥ 固定在铜柱 ③ 上，装配完毕后要确保海绵完全贴合液晶屏的背面。
  3. 亚克力板上需要开孔避开 PCB 板上的元器件，方便接口与设备进行连接。
注意

注意：液晶屏显示面不能朝向地面方向平行安装，否则会在重力的作用下脱落。另外，倾斜安装时，液晶屏背面与水平方向的夹角应小于 75°。
